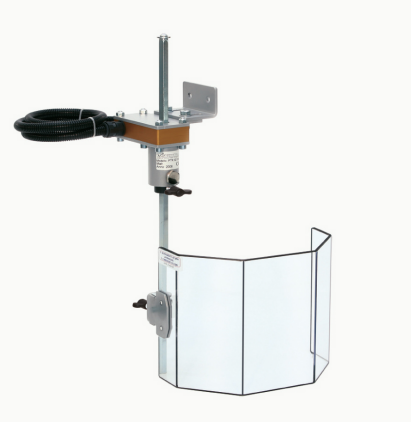

Protecteur de sécurité pour perceuses et perceuses radiales Bouclier Ø 230 h 180 mm. - avec micro-interrupteur de sécurité
Protecteur de sécurité pour perceuses et perceuses radiales Bouclier Ø 230 h 180 mm. - avec micro-interrupteur de sécurité
Protège l'opérateur du contact frontal direct avec les pièces de la broche en rotation et des projections de copeaux et de lubrifiant/liquide de refroidissement. Se fixe sur le côté gauche de la machine.
Le bouclier semi-octogonal peut être réglé verticalement grâce à deux systèmes : le groupe bouclier-bras, réglable par le groupe microrupteur (point 4), et le bouclier, réglable par le bras (point 5).
La pince de support de bouclier peut être placée à l'intérieur (point 7) ou à l'extérieur (point 8), permettant une large plage de réglage horizontal.
Complet avec micro-interrupteur de sécurité.
1. Étrier d'ancrage – en acier embouti
2. Boîtier principal du microrupteur de sécurité – rotation à 180° – n. 2 contacts NF
3. Bras vertical de support du blindage – en acier hexagonal
4. Bouton de réglage bras-blindage par rapport au groupe de microrupteurs
5. Bouton de réglage du blindage par rapport au bras de support
6. Blindage semi-octogonal – en polycarbonate
| CODE | UN | B | C | Kg |
|---|---|---|---|---|
| PTR 02/130 | 230 | 130 | 115 | 2,5 |
| PTR 02/180 | 230 | 180 | 115 | 2,6 |
