    • ​   ​GUIDE DE PREPARATION A L’INSTALLATION





    Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.



    ​​02 51 34 12 12

      ​didelon@didelon.fr


    Sommaire :

    1. Poids et dimensions2. Manutention et transport 3. Positionnement4. Alimentation

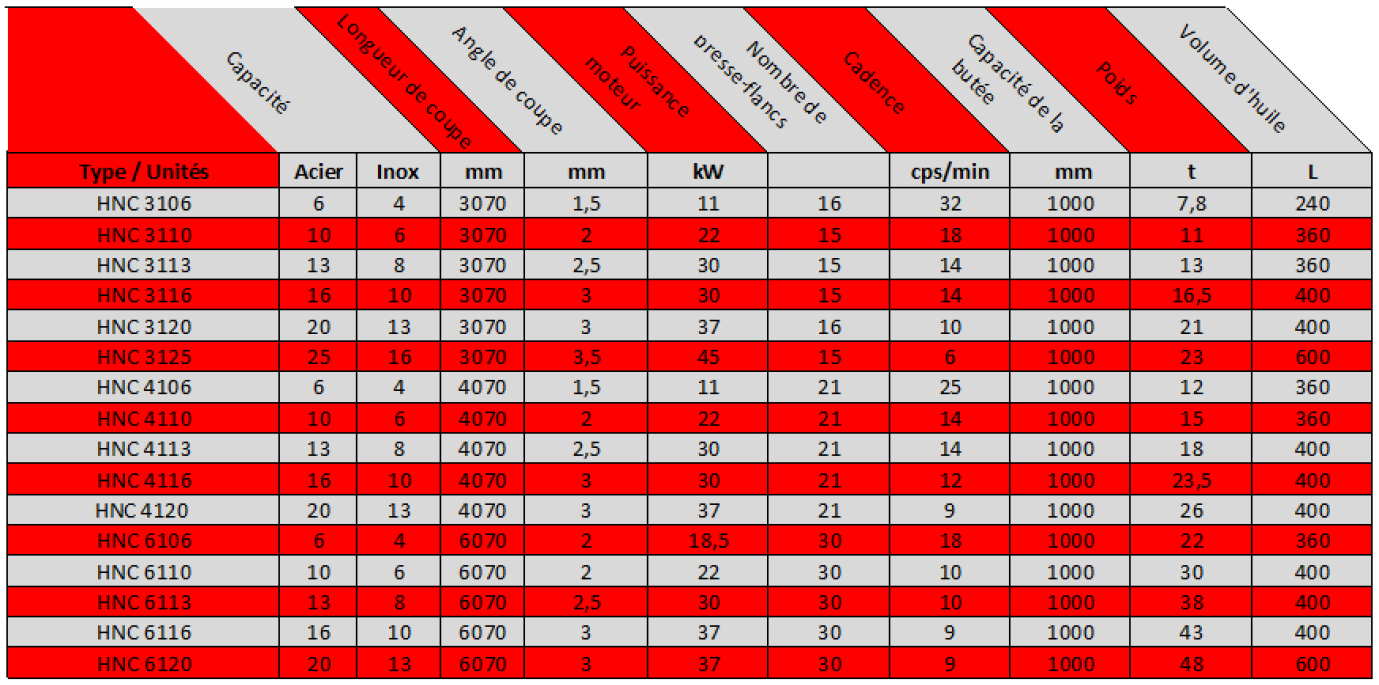

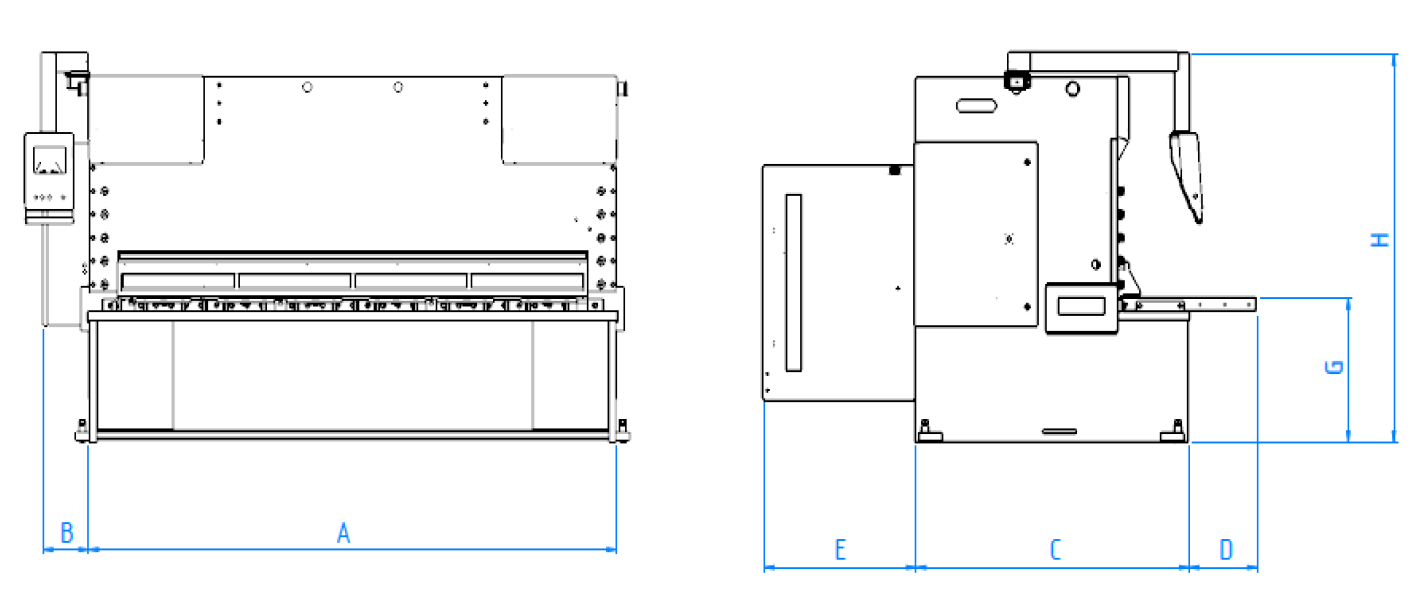

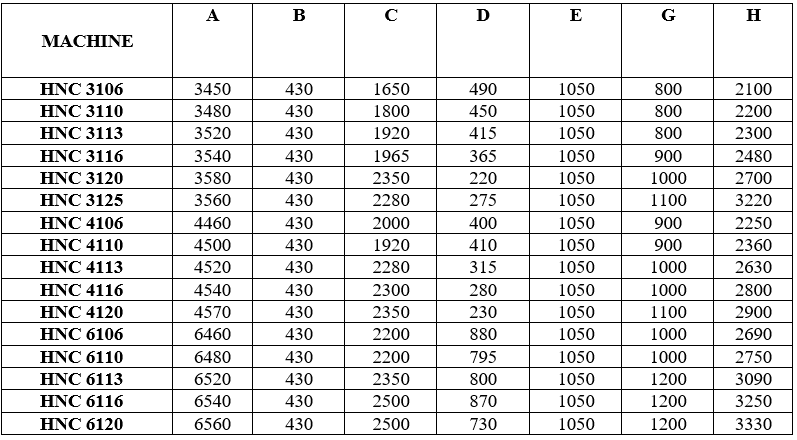

    1. Poids et dimensions




    2. Manutention et transport


    Les cisailles sont des machines à manutentionner avec une grande précaution.

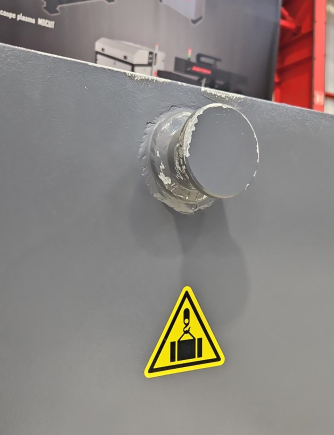

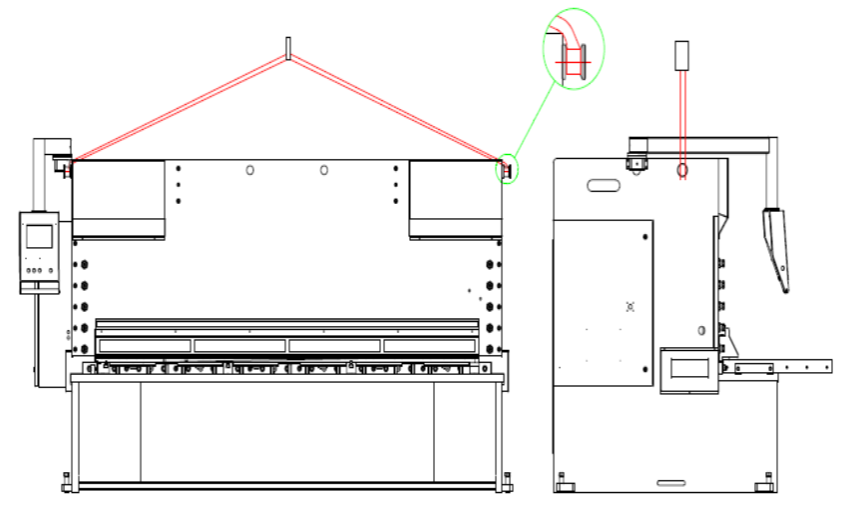

    La cisaille ADFORM est équipée de 2 points de levage sur les parties hautes des flans de la machine. Ces 2 points vous permettent de positionner les sangles bien dimensionnés pour le levage de la machine.





    Utiliser des sangles appropriées et fonction du poids de la machine et de l’angle d’arrimage.

    La machine doit être manipulée avec d'extrème précaution lors de son levage et de son installation afin  d'éviter toute inclination importante qui entrainerait sa chute.

    S'assurer que la machine n'est pas heurtée au moment de son levage et de sa mise en place.

    La grue de levage doit être commandée par un seul opérateur



    3. Positionnement

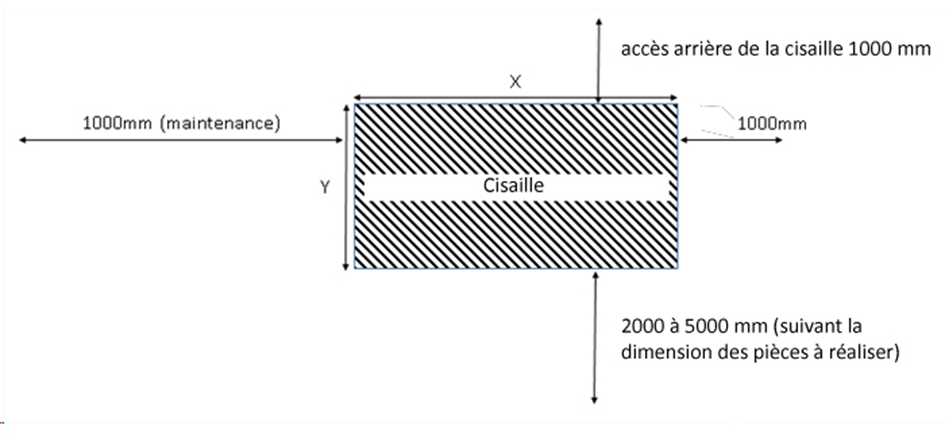

    La cisaille est un moyen de production, et il est important de la positionner dans l’atelier en prenant en considération les flux et les accès maintenance. Ci-dessous plan avec les distances préconisées par le constructeur.

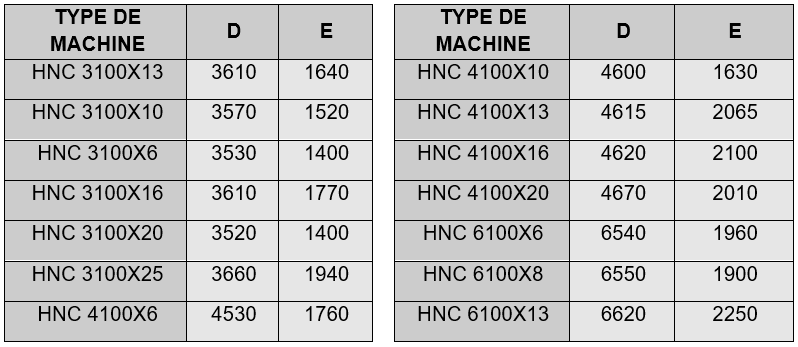

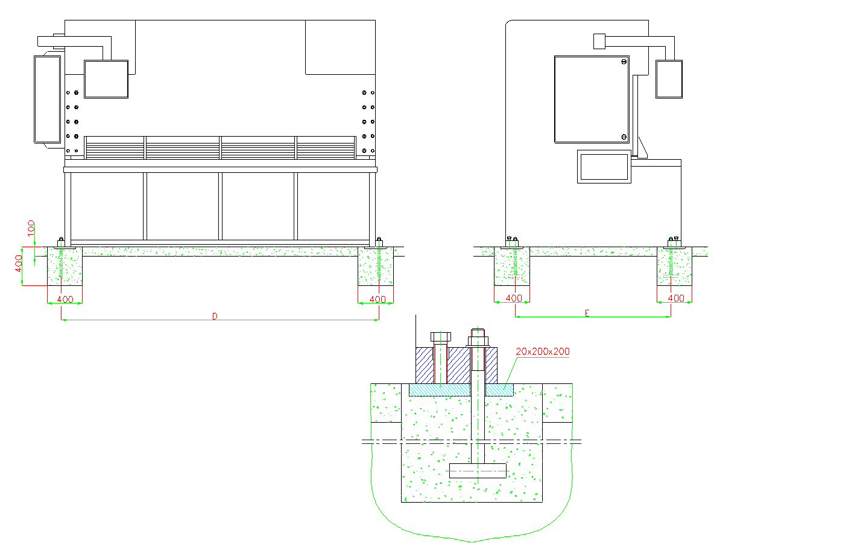

    Pour assurer une bonne stabilité de la machine dans le temps, il est impératif de positionner la machine sur x4 platines métalliques, et il est fortement recommander de sceller la machine au sol. Ci-dessous préconisation pour les dimensions des platines.







    4. Alimentation


    Tension : 400 VAC.

    Raccordement : Sur un coffret électrique, équipé d’une protection différentielle en amont de 300mA, courbe D, 3 phases + Neutre + Terre :

    Câble : La section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci : 5Gxmm²

    Pneumatique : Cette machine ne requiert pas d’alimentation en air (sauf si l’option support tôle fine a été commandé

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine


    Puissance moteur en fonction du type de la machine :

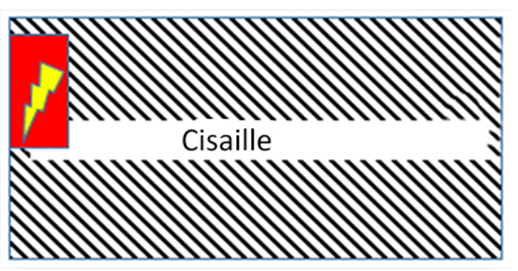

    L’armoire électrique se trouve gauche de la machine
