GUIDE DE PREPARATION A L’INSTALLATION
Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.
02 51 34 12 12
Sommaire :

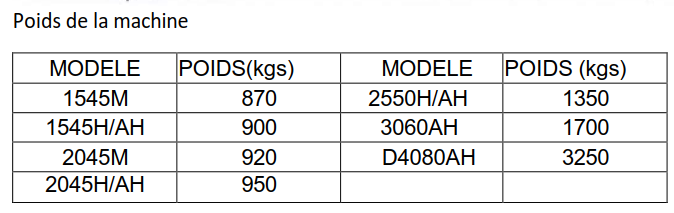

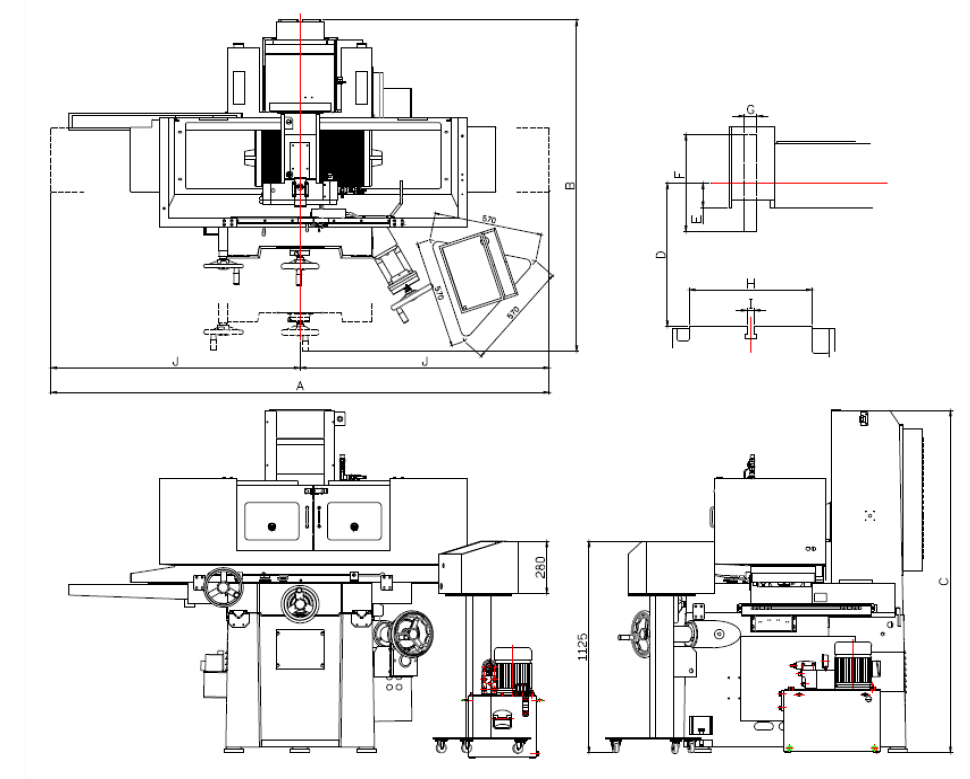

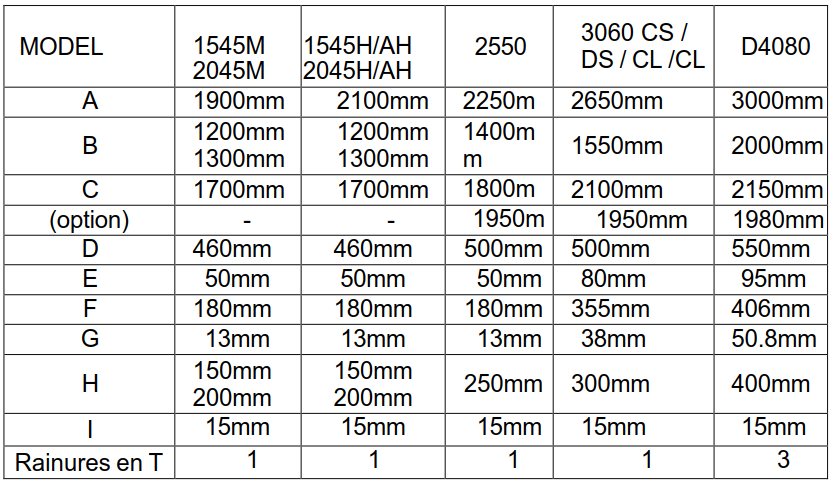

1. Poids et dimensions
2. Manutention
Les rectifieuses Perfect sont des machines à manutentionner avec une grande précaution.

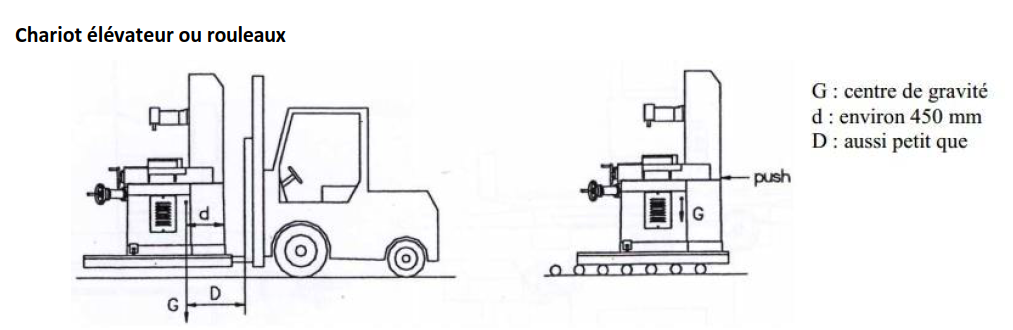

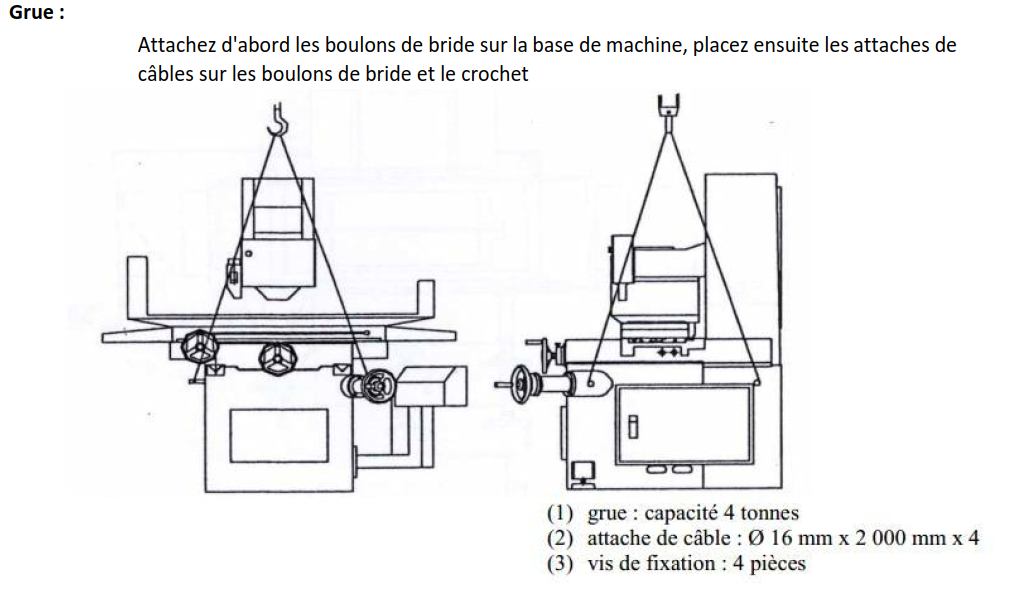

Ces machines se chargent et se déchargent à l’aide d’un chariot élévateur ou d'une grue
3. Position de la machine
La rectifieuse est un moyen de production, et il
est important de la positionner dans l’atelier en prenant en considération les
flux et les accès maintenance. Ci-dessous plan avec les distances préconisées
par le constructeur.
La rectifieuse ne doit pas être placée à proximité de machines telles que des fraiseuses, des machines de
roulages ou de poinçonnage. Dans le cas contraire, celles-ci engendreraient des vibrations perturbant la
précision de la machine

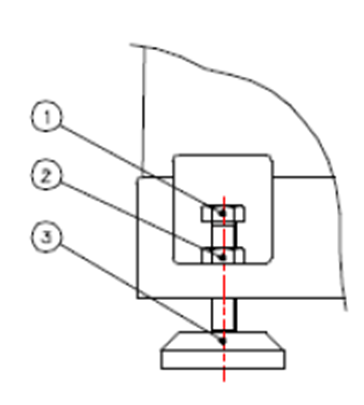

Pour assurer une bonne stabilité de la machine dans le temps, il est impératif de bien positionner la machine. La vis de permet également de faire le réglage géométrique de la machine.
4. Alimentation en Energie / Fluide
Tension : 400 VAC / 50hz
Raccordement : Sur un coffret électrique, équipé d’une protection différentielle en amont de 300mA, courbe D, 3 phases + Terre :
Câble : La section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci.

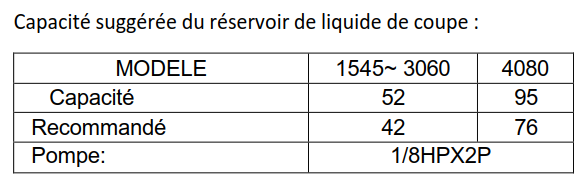

Pour la partie liquide de coupe, la machine est livrée sans fluide. Merci avant l’arrivée de notre technicien (le cas échéant) de mettre à disposition l’émulsion
Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine

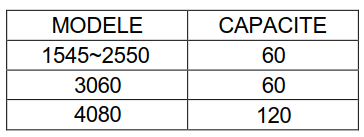

Capactité du reservoir hydraulique :

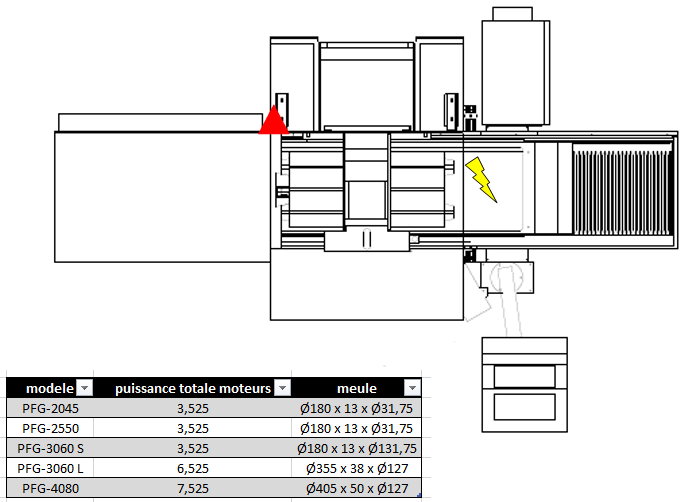

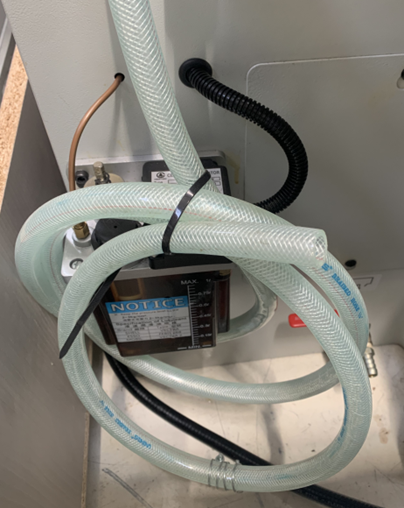

⚡L’armoire électrique 🔺 Arrivée hydraulique
armoire électrique
Arrivée hydraulique
