    •     GUIDE DE PREPARATION A L’INSTALLATION


    ​​​​Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.



    ​​02 51 34 12 12

      ​didelon@didelon.fr


    Sommaire :

    1 - Caractéristiques2 - Manutention et élingage3 - Précaution4 - Alimentation

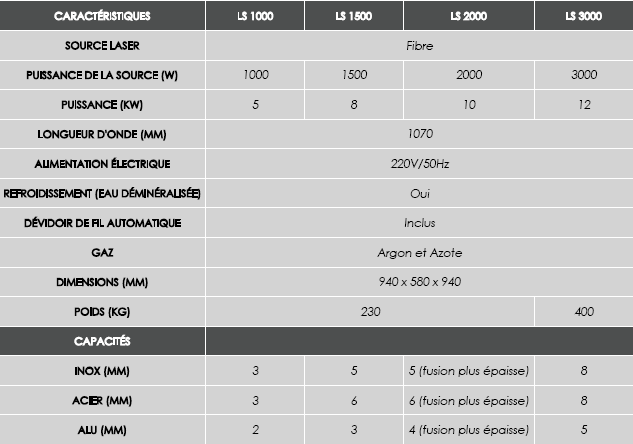

    1 - Caractéristiques



    2 - Manutention et élingage

    Les poste laser fibre sont des machines à manutentionner avec une grande précaution. Veuillez à descendre la machine à l'aide d'un charriot élévateur ou d'un moyen par le haut de type pont roulant.


    Utiliser des sangles appropriées et fonction du poids de la machine et de l’angle d’arrimage.

    La machine doit être manipulée avec d'extrème précaution lors de son levage et de son installation afin  d'éviter toute inclination importante qui entrainerait sa chute.

    S'assurer que la machine n'est pas heurtée au moment de son levage et de sa mise en place.


    3 - Précaution


    Cette machine génère un rayonnement laser de classe IV (dangereux pour l'exposition aux yeux). Pour pouvoir l'utiliser, il est impératif d'observer les conditions de sécurité adéquates et de porter les EPI adaptés :

    • Port de lunette ou casque adapté aux rayonnement laser classe IV
    • Cagoule
    • Tablier de soudure et manchettes
    • Gants

    Utilisation de la machine dans une enceinte fermée (mur + toit). Cette enceinte doit être interdite d'accès à toute personnes ne portant pas les EPI obligatoire lors des opérations de soudures


    Veuillez l'examiner attentivement pour éviter la poussière ou toute autre contamination, et utilisez un papier spécial pour lentilles lorsque vous le nettoyez.

    Si l'équipement n'est pas utilisé conformément à la méthode spécifiée dans ce manuel, il peut être dans un état de fonctionnement anormal et causer des dommages.

    Lorsque vous remplacez les lunettes de protection, veillez à assurer une protection adéquate.


    4 - Alimentation

    Tension : Monophasé - 230V 50Hz

    Consommation :

    • Puissance de source 1 kW : 22A
    • Puissance de source 1.5kW : 32A
    • Puissance de source 2kW : 45A
    • Puissance de source 3kW : 53A

    Raccordement : La machine est livrée avec le câble nu, Prévoir la prise au bout lorsque le technicien se rendra sur place pour la mise en route avec le technicien

    Gaz : Arrivée de gas sur un raccord pour tuyau rislan  4x6

    Câble : La section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci : 3Gxmm²

    Pneumatique : Cette machine ne requiert pas d’alimentation en air

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine
