Protecteur Fraiseuse PFR70/650
Équipé de deux portes (chacune avec deux sections articulées), pour couvrir complètement les parties avant et latérales de la surface de travail, avec ouverture totale.
Protège l’opérateur du contact direct avec les pièces rotatives de la broche et de la projection de copeaux et de lubrifiant-liquide de refroidissement. Fixable sur le périmètre de la table de la machine.
Équipé de deux portes à deux sections articulées ensemble pour laisser libre le côté avant de la table de travail de la machine, lorsqu’elle est ouverte.
La forme de la protection permet d’utiliser l’étau, sans avoir à faire d’ouvertures sur le côté frontal des portes. Une plaque d’acier, oblige à entrer avec les mains, par le côté inférieur de la garde. Complet avec n. 2 micro-interrupteurs de sécurité.
Articles complémentaires : PFR 70/545/R – PFR/70/650/R
-Panneau de protection arrière réglable, pour couvrir la face arrière derrière l’axe.

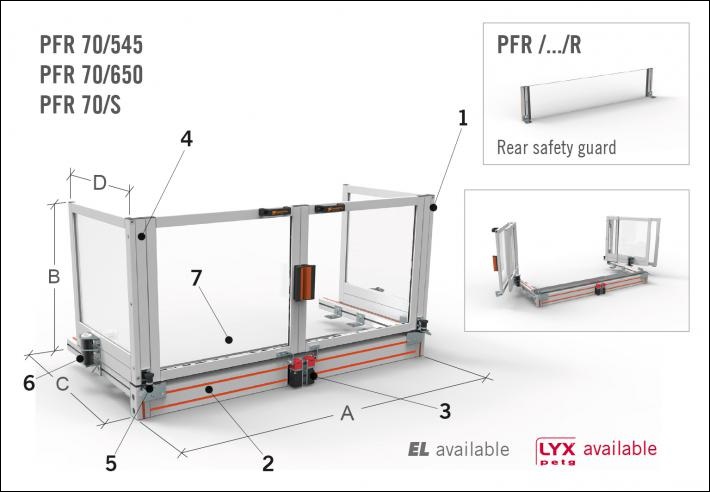

1. Étriers à ancrage angulaire – en acier embouti.
2. Structure porteuse – en profilés
d’aluminium 3. Microrupteurs de sécurité avec actionneur séparé – n. 2 contacts
NF 4. Portes à deux sections articulées – En plastique
résistant aux chocs et à l’huile 5. Piston
de verrouillage 6. Système
de porte rotative 7. Plaque inférieure de protection en acier – en acier embouti
| CODE | Un | B | C | D | Kg |
|---|---|---|---|---|---|
| PFR 70/545 | 1000 | 450 | 505 | 405 | 26,1 |
| PFR 70/650 | 1200 | 500 | 555 | 455 | 30,1 |
| PFR 70/S | - | - | - | - | - |
