Protecteur Tour PAT02/150
Dispositif de sécurité enroulable pour les barres d’avancement du tour. Fabriqué à partir de deux unités de rouleaux auto-enroulables, avec un fil résistant à la déchirure et à l’huile. Conçu pour protéger l’opérateur de l’avancement des barres de la machine.
Élément conçu pour la “séparation” frontale de la vis-mère du tour et des barres d'avance. Il protège l’opérateur contre tout contact direct avec les pièces en mouvement et évite le risque d’accrochage des vêtements de travail.

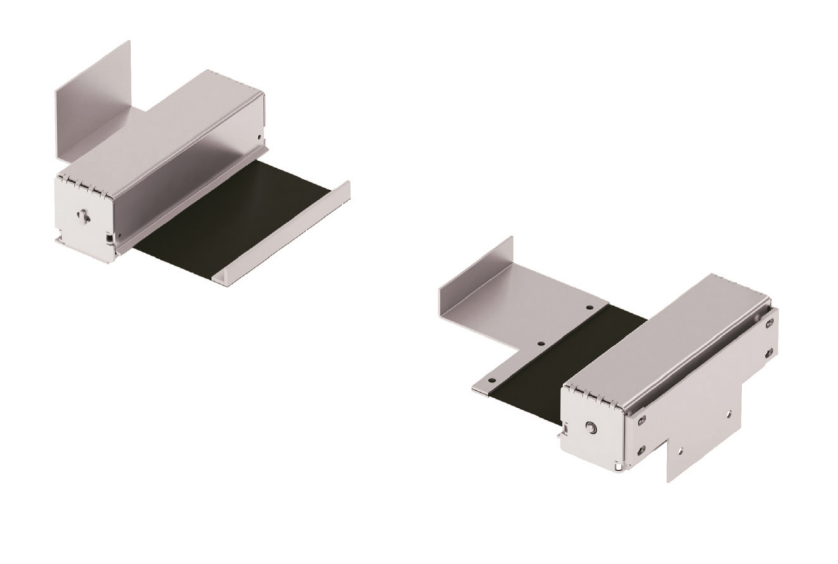

Composé de deux unités à fixer aux deux extrémités du chariot longitudinal, il est équipé d’un rouleau auto-déroulant particulier, actionné de l’intérieur par plusieurs ressorts. Le ruban de protection est en matériau textile enduit, résistant aux lubrifiants et à l’abrasion. Chaque unité est spécifiquement conçue pour son côté du chariot et équipée d’étriers d’ancrage appropriés.
Lors du déplacement du chariot longitudinal, les deux unités s’enroulent et se déroulent automatiquement, assurant en permanence la “séparation” de la vis-mère et des barres d’avance du tour.
Remarque : l’extrémité équipée du rouleau coulissant doit être fixée du côté à l'extrémité.
- Étriers d’ancrage angulaires côté base – en acier embouti
- Étriers d’ancrage angulaires côté chariot – en aluminium
- Boîtier de protection du rouleau auto-coulissant
- Ruban de protection – en fil technique TEMAT 202
| CODE | A | B | C | D | E | Kg |
|---|---|---|---|---|---|---|
| PAT 02/120 | 1200 | 150 | 55 | 58 | 185 | 1,9 |
| PAT 02/150 | 1500 | 200 | 60 | 65 | 235 | 2,5 |
| PAT 02/200 | 2000 | 200 | 70 | 70 | 235 | 3,5 |
| PAT 02/300 | 3000 | 250 | 90 | 90 | 285 | 5,6 |
