Perceuse radiale ARROW PR40x640
Machine polyvalente avec un double poste de travail (table + dé)
Broche mécanique en Cône Morse 4
Capacité de percage 40mm
Capacité de taraudage M30
Déplacement du bélier sur double guidage linéaire, course 590mm
Course verticale du bélier de 400mm
Course verticale de la broche de 200mm
Descente automatique avec embrayage électromagnétique
Orientation de la tête +/-90°
Broche mécanique 50 à 2000tr/min
Variateur de vitesse électronique
Moteur 2,2Kw
Pompe d'arrosage
Graissage centralisé
Lampe d'éclairage
Dé dimension 600 x 420mm
Table de travail pivotante dimension 400 x 600mm
Table frontale dimension 1200 x 500mm
Table mobile dimension 1200 x 550mm
Documents

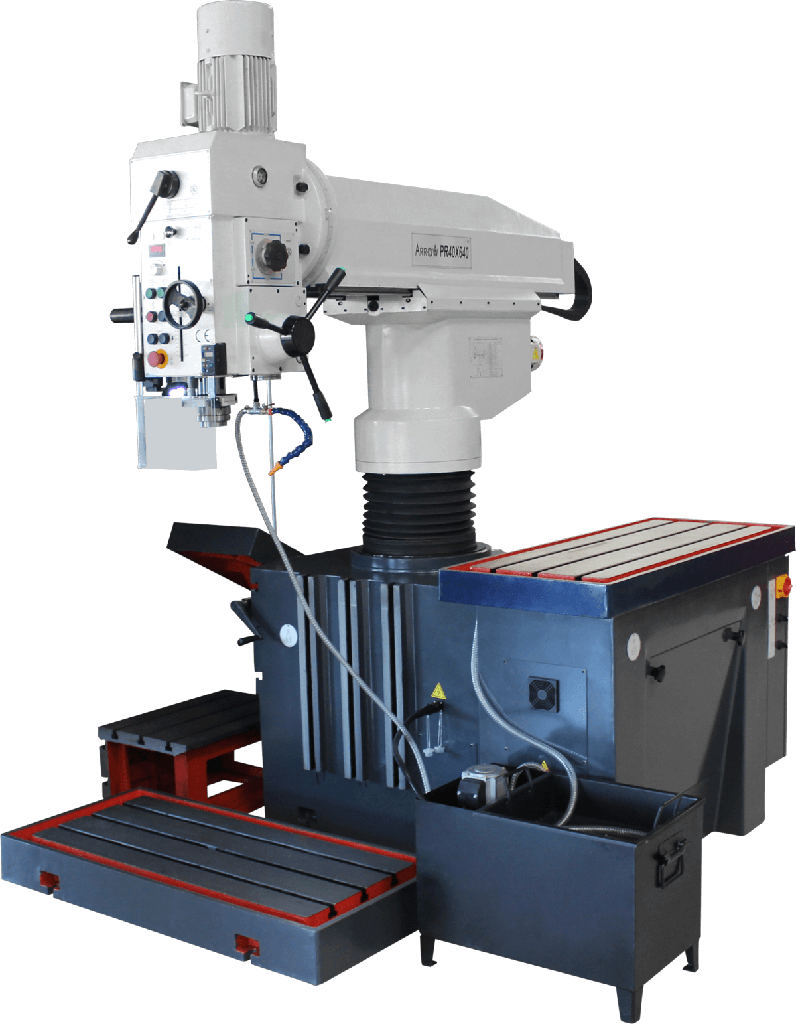

Perceuse radiale ARROW Type PR40x640 :
Perceuse radiale polyvalente avec une double table de travail. Le coulant est monté sur des guidages linéaires permettant un positionnement rapide et précis de la broche. La montée/baisse est motorisée et la rotation est à verrouillage hydraulique. Machine puissante et robuste pour les opérations de perçages, taraudage, alésage...
Cette machine se caractérise par :
- Cabestan avec déclenchement électromagnétique
- Déplacement du belier sur double guide linéaire
- Soufflet de protection de la colonne
- Tête pivotante
- Sélecteur de gammes de vitesse
| Cône de broche | CM4 |
| Capacité de perçage acier (mm) | 40 |
| Capacité de taraudage acier (M) | 30 |
| Course transversale du coulant (mm) | 590 |
| Course verticale de la colonne (mm) | 400 |
| Course verticale de la broche (mm) | 200 |
| Distance broche / colonne (mm) | 640 |
| Distance nez de broche / table (mm) | 760 |
| Diamètre de la colonne (mm) | 220 |
| Vitesse de rotation de broche (tr/min) | 50 à 2000 |
| Moteur de broche (kW / V-Hz) | 2.2 / 400-50 |
| Dimensions table frontale (mm) | 1200 x 500 |
| Dimension du dé (mm) | 600 x 420 |
| Dimension de la table pivotante (71–50°) (mm) | 400 x 600 |
| Dimension de la table mobile (mm) | 550 x 1200 |
| Rainures des tables et du dé (nb x larg) (mm) | 3 x 18 |
| Dimension de la machine (mm) | 1720 x 1200 x 2250 |
| Poids (kg) | 2740 |
| Dé rainuré | Standard |
| Table de travail rainurée | Standard |
| Montée/baisse du bras électrique | Standard |
| Pompe d’arrosage | Standard |
| Lampe de travail basse tension | Standard |
| Manuel d’utilisation | Standard |
| Certificat de conformité CE | Standard |
| Étau de perçage | En option |
| Mandrin de perçage | En option |
| Boîte de forets HSS de 1 à 13mm | En option |
| Boîte de forets + tarauds M3 à M12 | En option |
| Multi-tables de travail | Standard |
| Variateur de vitesse électronique | Standard |
| Descente automatique électromagnétique | Standard |
| Graissage centralisé | Standard |
