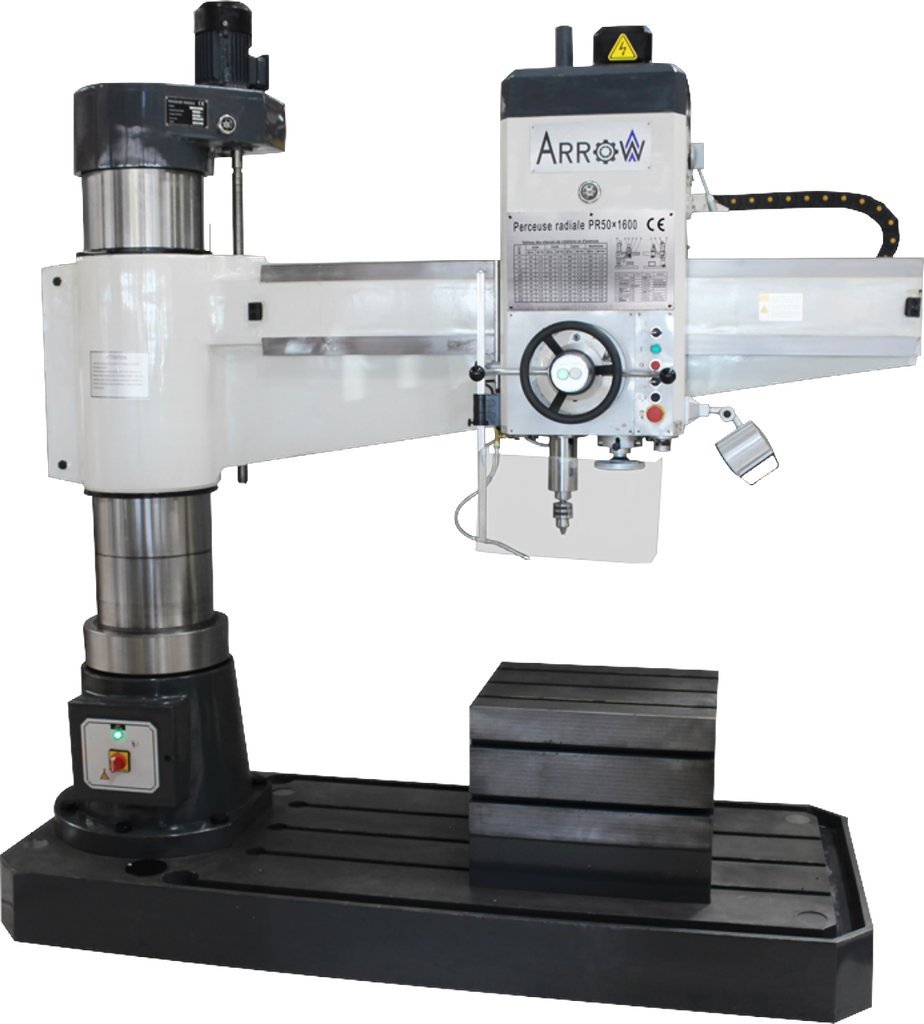

Perceuse radiale ARROW PR50x1600
Perceuse radiale neuve ARROW type PR50x1600
Broche mécanique en Cône Morse 5
Capacité de perçage 50mm acier
Capacité de taraudage M30
Bras longueur 1600mm
Montée / baisse du bras motorisé avec verrouillage hydraulique
Bras pivotant avec verrouillage hydraulique
Déplacement latéral du chariot sur le bras avec verrouillage hydraulique
Pompe d'arrosage
Éclairage de la zone de travail
Dé 630 x 500 x 500mm compris
Documents
Perceuse radiale ARROW Type PR50 x 1600 :
Machine la plus répandue grâce à sa capacité et rayon de perçage qui conviennent pour les ateliers de mécanique générale, moulistes, services de réparations... Cette perceuse est extrêmement pratique et simple d’utilisation grâce à la commande centralisée des boutons électriques, verrouillage hydraulique de la rotation et de la translation du chariot (simultané ou indépendant) et de sélection des vitesses.
Cette machine est caractérisée par :
- Pupitre de commande centralisé
- Boitier sélection des gammes de vitesse
- Chaîne porte-cable
- Cabestan de descente du fourreau
- Commande de verrouillage hydraulique des axes
- Colonne de grande rigidité
- Glissière de guidage trempées et rectifiées
- Sectionneur
| Cône de broche | CM5 |
| Capacité de perçage acier (mm) | 50 |
| Capacité de taraudage acier (M) | M36 |
| Course horizontale du chariot (mm) | 1250 |
| Course verticale de la colonne (mm) | 900 |
| Course verticale de la broche (mm) | 315 |
| Distance broche / colonne (mm) | 350 à 1600 |
| Distance nez de broche / table (mm) | 320 à 1220 |
| Diamètre de la colonne (mm) | 350 |
| Vitesse de rotation de broche (tr/min) | 25 à 2000 (16 vitesses) |
| Moteur de broche (kW / V-Hz) | 4 / 400-50 |
| Dimension de la table (mm) | 750 x 980 |
| Dimension du dé (mm) | 630 x 490 x 500 |
| Rainures de la table (nb x larg x écartement) (mm) | 3 x 26 x 200 |
| Rainure du dé (nb x larg x écartement) (mm) | 3 x 22 x 150 |
| Dimension de la machine (mm) | 2677 x 1120 x 2615 |
| Poids (kg) | 3510 |
| Dé rainuré | En standard |
| Pompe d’arrosage | En standard |
| Lampe de travail basse tension | En standard |
| Montée/baisse du bras électrique | En standard |
| Bâti support en fonte | En standard |
| Manuel d’utilisation | En standard |
| Certificat de conformité CE | En standard |
| Table de travail rainurée | En standard |
| Verrouillage hydraulique des axes | En standard |
| Étau de perçage | En option |
| Mandrin de perçage | En option |
| Boîte de forets HSS de 1 à 13mm | En option |
| Boîte de forets + tarauds M3 à M12 | En option |
