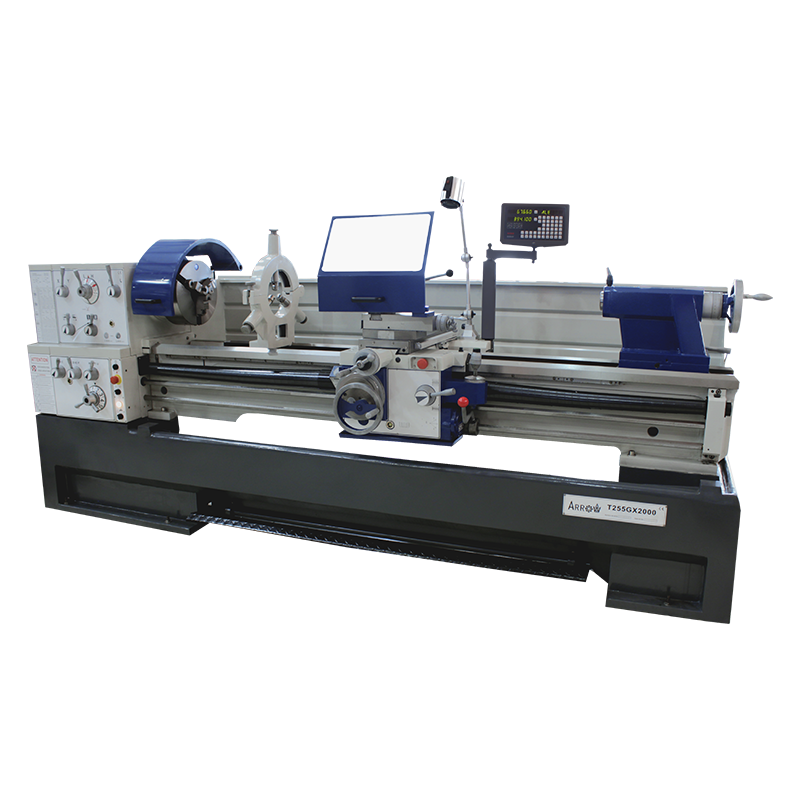

Tour conventionnel ARROW T255Gx2000 alésage 80mm
Tour neuf ARROW type T255Gx2000 Ø80
Hauteur de pointe 255mm
Entrepointes 2000mm
Alésage de broche 80mm
Boîte de vitesse mécanique - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 320mm
Plateau de bridage diamètre 450mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes SINO avec règles en verre
Tourelle à changement rapide type C3 avec x3 porte-outils
x2 pointes sèches CM5
Pointe Tournante CM5
Douille de réduction CM7/CM5
Moteur frein 7,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique
Documents
Tour conventionnel ARROW Type T255Gx1500 :
Machine de production de fortes capacités offrant un passage au dessus du banc de 510mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre, réparation,…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
| Distance entre pointes (mm) | 2000 |
| Hauteur de pointe (mm) | 255 |
| Diamètre admis dans le rompu | 735 |
| Diamètre admis au dessus du banc (mm) | 510 |
| Diamètre admis au dessus de la coulisse transversal (mm) | 305 |
| Largeur du banc (mm) | 350 |
| Course de la coulisse transversale (mm) | 316 |
| Course du petit chariot (mm) | 130 |
| Largeur du petit chariot (mm) | 110 |
| Vitesses d’avances longitudinales (mm/tr) | 0.177 à 4.938 (35) |
| Vitesses d’avances transversales (mm/tr) | 0.06 à 1.719 (35) |
| Vitesse de broche (tr/min) | 25 à 1600 (12) |
| Alésage de broche (mm) | 80 |
| Puissance du moteur de broche (kW) | 7.5 |
| Nez de broche | D1-8'' |
| Cône de broche | CM7 |
| Filetage | Oui |
| Filetage métrique (mm) | 0.2 à 14 (77) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Filetage module (MP) | 0.1 à 7 (38) |
| Filetage Diametral pitch DP | 4 à 112 (50) |
| Type de tourelle | Multifix type C3 orientable |
| Diamètre du fourreau de la contrepointe (mm) | 75 |
| Cône morse de la contrepointe | CM5 |
| Course du fourreau (mm) | 180 |
| Encombrement (L x l x H) (EP 1500mm) (mm) | 2960 x 1130 x 1440 |
| Poids (kg) | 2300 |
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |
| Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8 | Standard |
| Mandrin 4 mors indépendants Ø320 (mors réversibles) | Standard |
| Plateau de bridage Ø450 | Standard |
| Lunettes fixe (Ø170mm) et à suivre (Ø124mm) | Standard |
| x2 pointes sèches CM5 | Standard |
| Douille de réduction CM7/CM5 | Standard |
| Pointe tournante CM5 | Standard |
| Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils | Standard |
| Visualisation 2 axes avec règle en verre | Standard |
| Lubrification des glissières automatique | Standard |
| Déplacement rapide 2 axes à commande électrique par joystick | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
