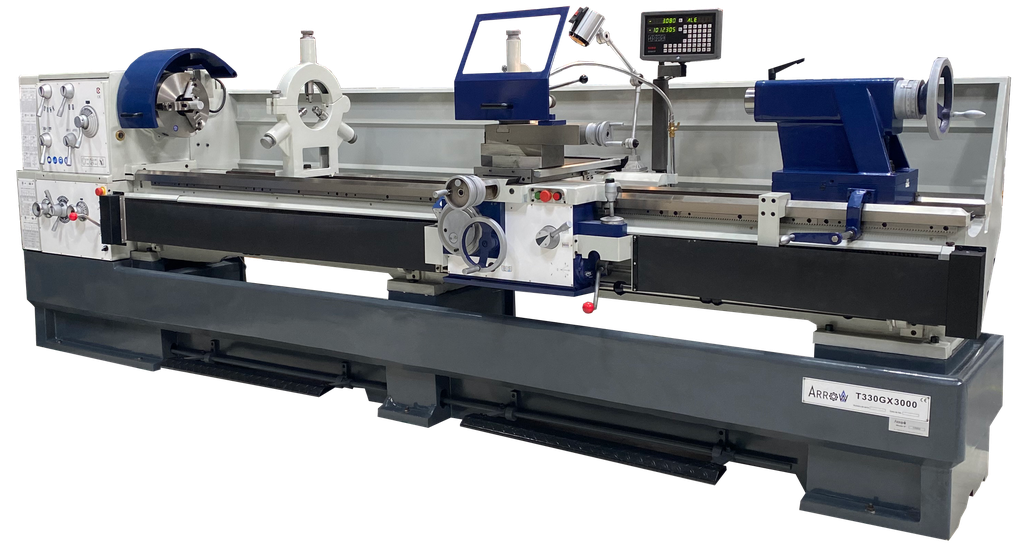

Tour conventionnel ARROW T330Gx2000 alésage 105mm
Tour neuf ARROW type T330Gx2000 Ø105
Hauteur de pointe 330mm
Entrepointes 2000mm
Alésage de broche 105mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 400mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3
Documents
Tour conventionnel ARROW Type T330Gx2000 :
Machine de production avec embrayage permettant de tourner des pièces au-dessus du banc Ø660mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine conforme aux norme CE
| Distance entre pointes (mm) | 2000 |
| Hauteur de pointe (mm) | 330 |
| Ø passage maxi sur le banc (mm) | 660 |
| Ø passage sur coulisse transversale (mm) | 440 |
| Ø passage dans le rompu (mm) | 900 |
| Alésage de broche (mm) | 105 |
| Course de la coulisse transversale (mm) | 368 |
| Course fourreau contrepointe (mm) | 235 |
| Ø fourreau contrepointe (mm) | 90 |
| Largeur du banc (mm) | 400 |
| Course du petit chariot (mm) | 230 |
| Tourelle | Multifix type C3 orientable |
| Lunette fixe / à suivre | Oui / Oui |
| Cône broche | Ø113 (1:20) |
| Cône contrepointe | CM5 |
| Nez de broche | Camlock D1-8 |
| Vitesse de broche (tr/min) | 25 à 1600 |
| Variateur | Sans |
| Puissance du moteur de broche (kW) | 7.5 |
| Nombre de vitesses | 16 |
| Avances transversales (mm/min) | 0.022 à 0.74 (25) |
| Avances longitudinales (mm/min) | 0.044 à 1.48 (25) |
| Filetage | Oui |
| Filetage métrique (mm) | 0.45 à 120 (54) |
| Filetage Whitworth (filet/pouce) | 7/16 à 80 (54) |
| Filetages Module | 0.25 à 60 (46) |
| Filetage D.P | 7/8 à 160 (42) |
| Ø mandrin (mm) | 315 |
| Alimentation (V) | 400-50 |
| Dimensions (L x l x H) (mm) | 3740 x 1140 x 1840 |
| Poids (kg) | 3345 |
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |
| Mandrin 3 mors Ø315 sur semelle trempée (Camlock D1-8) | Standard |
| Mandrin 4 mors indépendants Ø400 | Standard |
| Plateau de bridage Ø450 | Standard |
| Lunettes fixe (Ø170mm) et à suivre (Ø124mm) | Standard |
| x2 pointes sèches CM5 | Standard |
| Douille de réduction [Ø119 (1:20)/CM5] | Standard |
| Pointe tournante CM5 | Standard |
| Tourelle Multifix C3 orientable avec 3 porte-outils | Standard |
| Visualisation 2 axes avec règles en verres | Standard |
| Lubrification des glissières automatique | Standard |
| Déplacement rapide 2 axes électrique (joystick) | Standard |
| Documentation technique FR | Standard |
| Certificat CE | Standard |
