Protecteur de sécurité pour mandrin de tour à ouverture verticale - avec écran en acier et antichoc - matériau plastique transparent résistant à l'huile Écran Ø 400 H 235 mm. - avec micro-interrupteur de sécurité
Protecteur de sécurité pour mandrin de tour à ouverture verticale - avec écran en acier et antichoc - matériau plastique transparent résistant à l'huile Écran Ø 400 H 235 mm. - avec micro-interrupteur de sécurité
Equipé de deux bras articulés et réglables, avec verrou de sécurité et d’un ressort à gaz contre la chute accidentelle de la structure sur le mandrin du tour et pour améliorer la maniabilité du système.
Protège l’opérateur du contact direct avec le mandrin de tour rotatif et de la projection de liquide de refroidissement du lubrifiant. Equipé d’un bouclier semi-circulaire, réglable jusqu’à la tête de la machine.
Complet avec micro-interrupteur de sécurité.

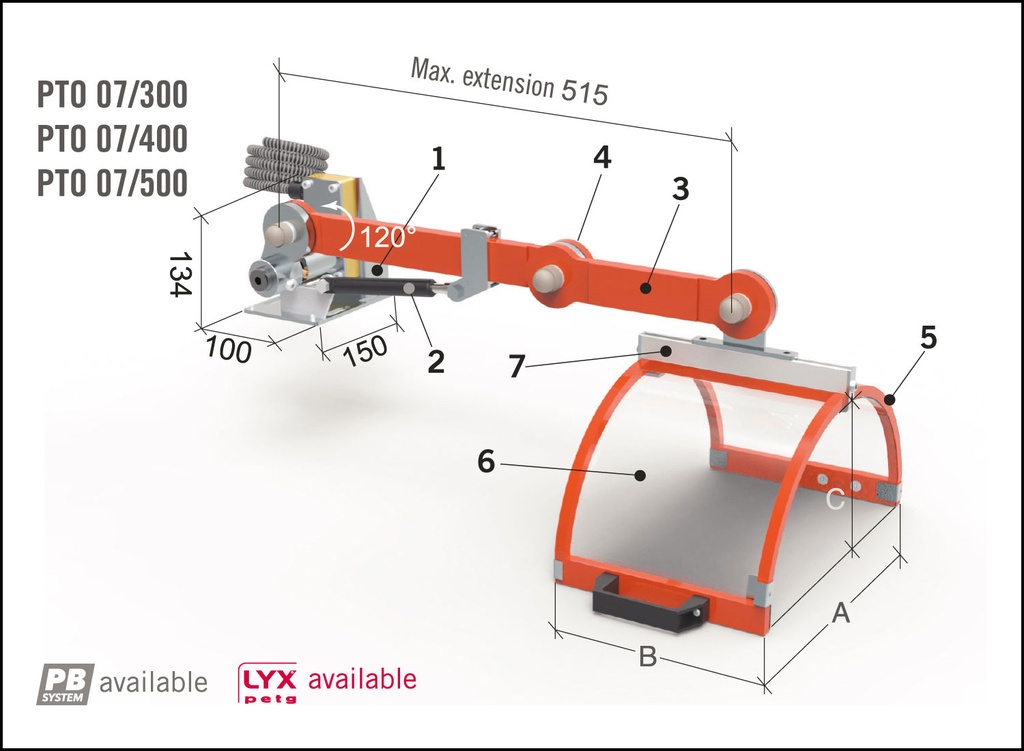

1. Ancrage et structure de support du bouclier avec boîtier principal du micro-interrupteur de sécurité – rotation à 120° – n. 2 contacts
NF 2. Ressort à
gaz 3. Bras articulés – en tube d’acier
4. Bouton de bouclier de réglage pour le bras
5. Structure de bouclier – en acier
tubulaire 6. Bouclier thermoformé – en matériau
résistant aux chocs et à l’huile 1. Étrier Ancorage – en aluminium et acier – réglable horizontalement
| CODE | Un | B | C | KG. |
|---|---|---|---|---|
| Prise de force 07/300 | 300 | 200 | 180 | 9,5 |
| Prise de force 07/400 | 400 | 235 | 230 | 9,8 |
| Prise de force 07/500 | 500 | 235 | 230 | 10,1 |
