Protecteur pour chariot de tour avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Structure arrière pour protecteur PTO13 L. 800 mm. - profilés en aluminium extrudé - étriers de fixation pour le sol et le bâti de la machine
Protecteur pour chariot de tour avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Structure arrière pour protecteur PTO13 L. 800 mm. - profilés en aluminium extrudé - étriers de fixation pour le sol et le bâti de la machine
Le protecteur peut être monté exclusivement sur un support arrière en profilé d'aluminium (disponible séparément) (référence SPTO 13/…) ou directement sur la protection arrière du tour (référence PTO 31). Le protecteur ne peut pas être ouvert en position de travail car l'ouverture verticale de ses deux parties articulées est bloquée par un verrouillage mécanique et protégée par un microcontact de sécurité à actionneur séparé. L'ouverture s'effectue par un double mouvement, coulissant et vertical, libérant ainsi l'accès au mandrin et au porte-outil.

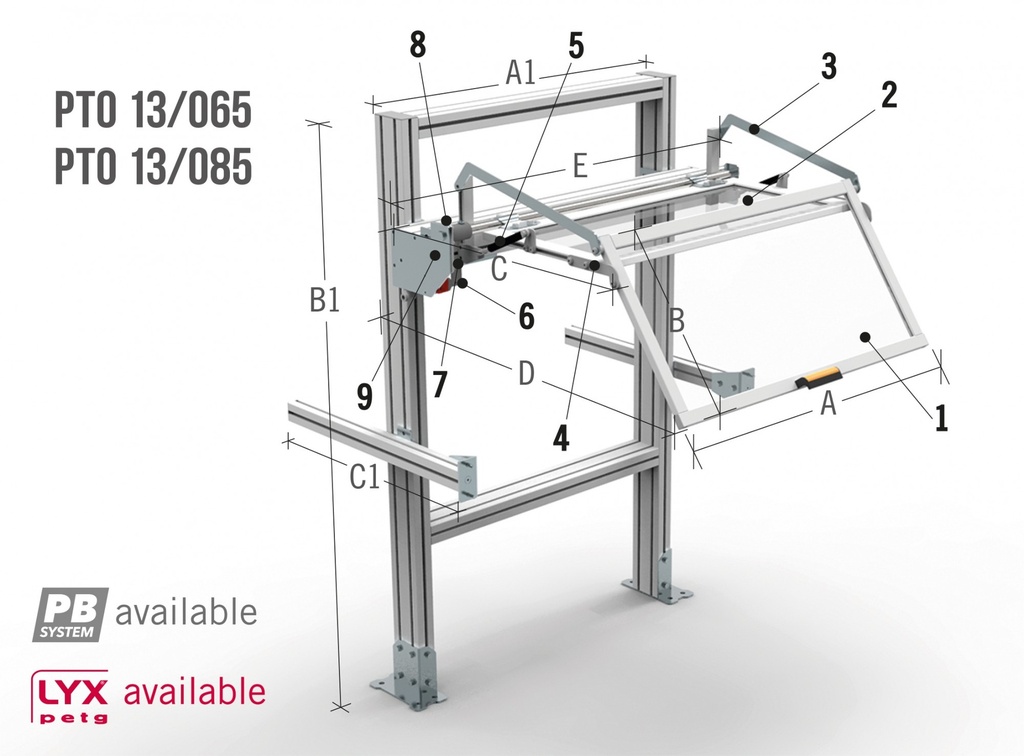

1. Bouclier avant – en matière plastique antichoc et résistante à l'huile
2. Bouclier supérieur – en matière plastique antichoc et résistante à l'huile
3. Bras de support du bouclier
4. Étrier pour la rotation du bouclier avant
5. Ensemble ressort à gaz
6. Microrupteur de sécurité avec actionneur séparé – n. 2 contacts NF
1. Chariot coulissant pour le support du bouclier
8. Guide autoporteur – en aluminium extrudé, avec système coulissant composé de guides-roulements en acier trempé et rectifié, placés en position interne protégée
9. Verrouillage mécanique antirotation
| CODE | UN | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| PTO 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| PTO 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| PTO 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| PTO 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| Prise de force 13/065/S | 650 | 450 | 620 | 870 | - | - |
| PTO 13/085/S | 850 | 450 | 620 | 870 | - | - |
