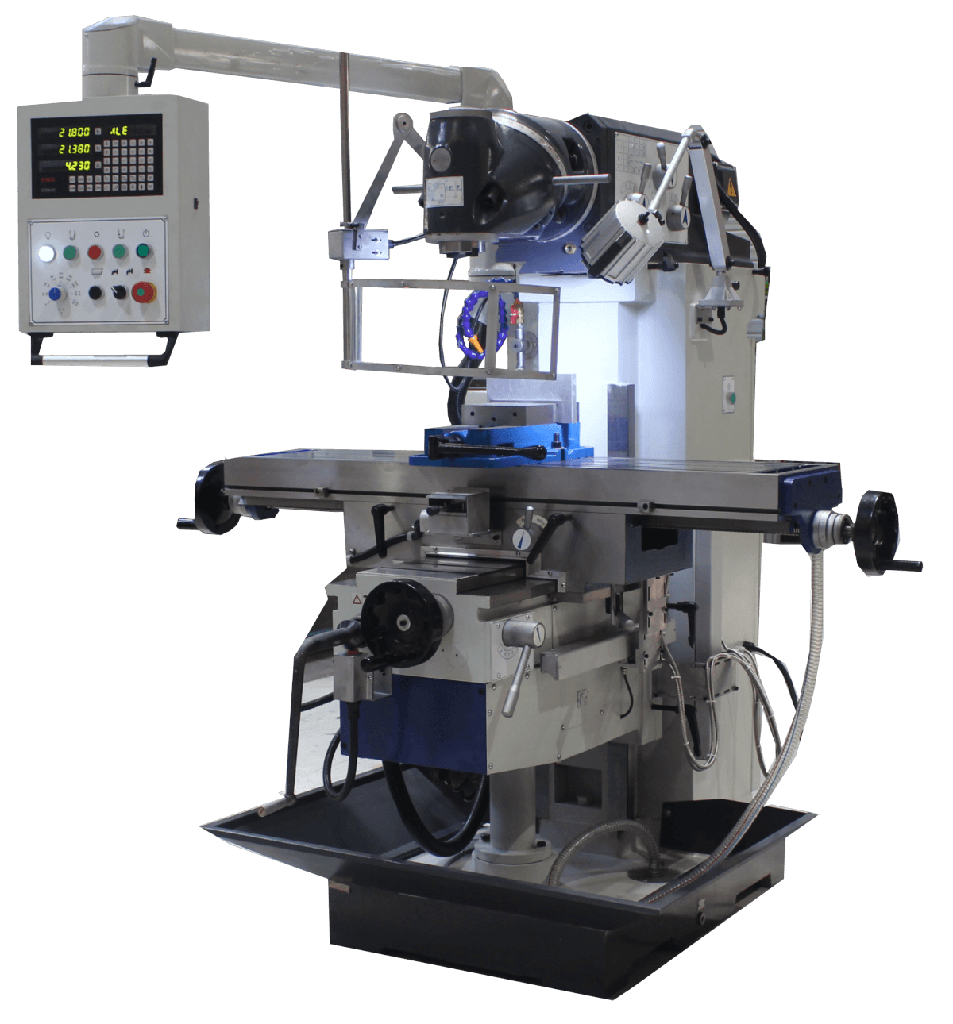

Fraiseuse conventionnelle ARROW FU720G
Compacte, rigide et puissante, cette machine est l’outil idéal pour la fabrication unitaire ou petites séries de pièces de mécanique générale. La tête universelle type « Huron » permet toutes les configurations en usinage classique, ou montage de train de fraises en utilisant la lunette dédiée. Avances automatiques mécaniques sur les trois axes.
Documents
Fraiseuse conventionnelle ARROW Type FU720G :
Compacte, rigide et puissante, cette machine est l’outil idéal pour la fabrication unitaire ou petites séries de pièces de mécanique générale.

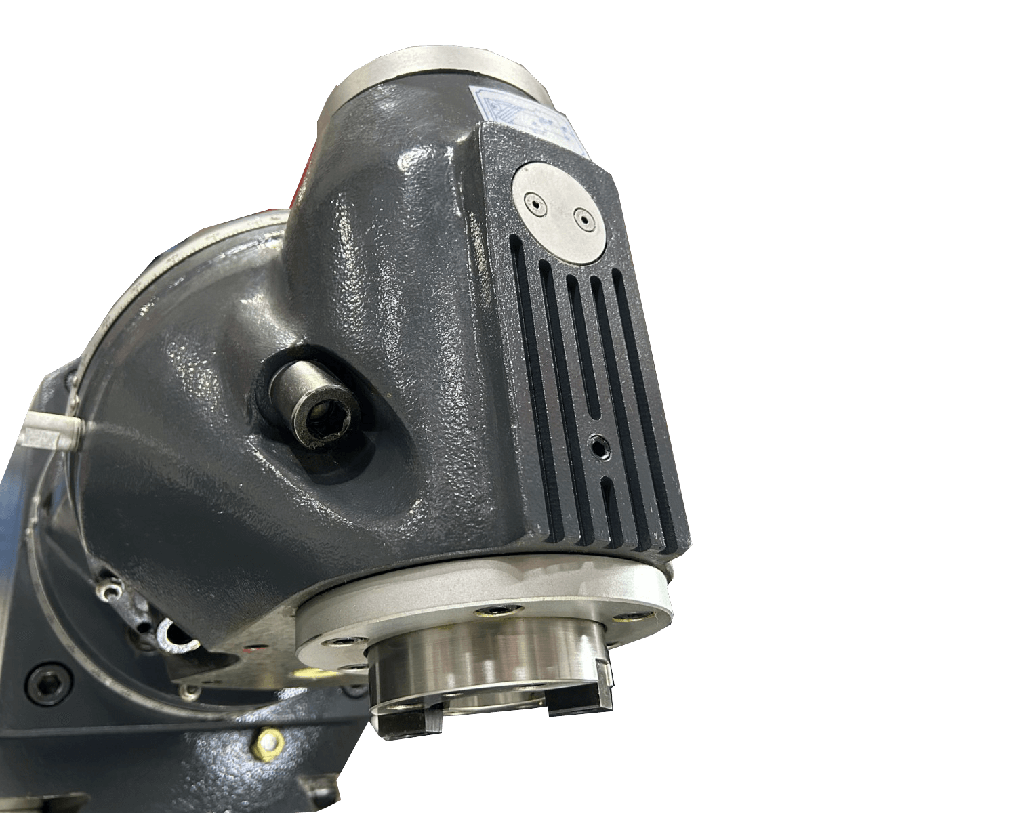

- Tête universelle type « Huron » (avec 2 coudes à 45° pour un positionnement simple et rapide)
- Avances automatiques mécaniques sur les trois axes

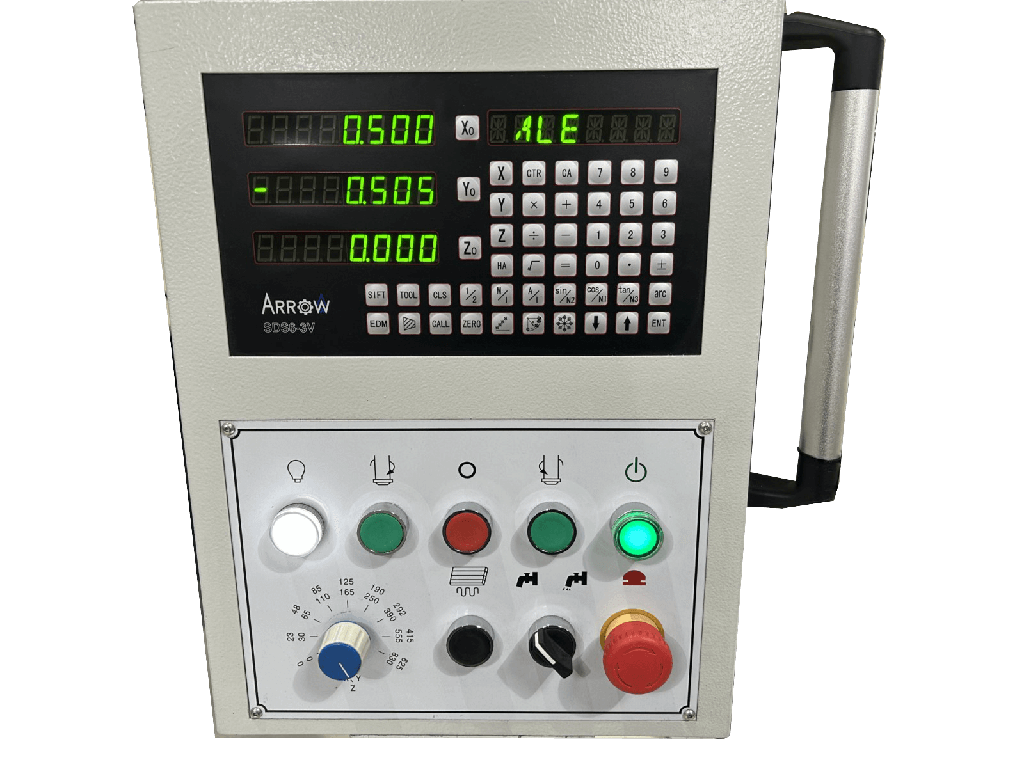

- Panneau de commande latéral orientable avec visualisation intégré (règles en verre sur les 3 axes)

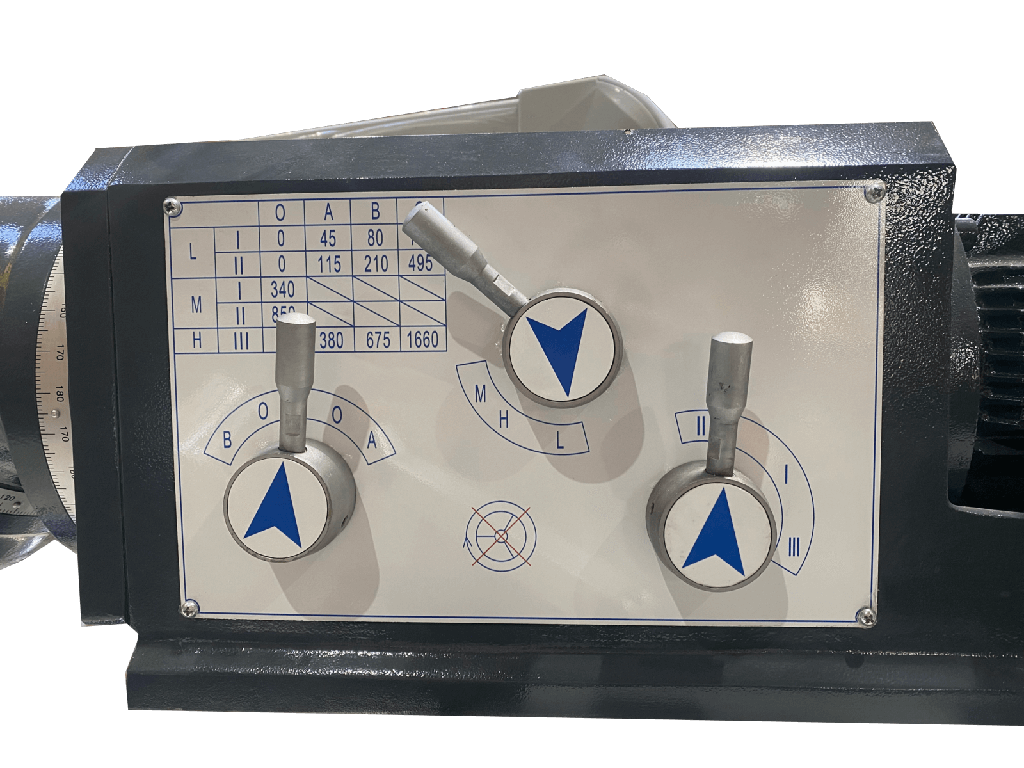

- Avances automatiques mécaniques avec boite de vitesse sur le longitudinal et le transversal

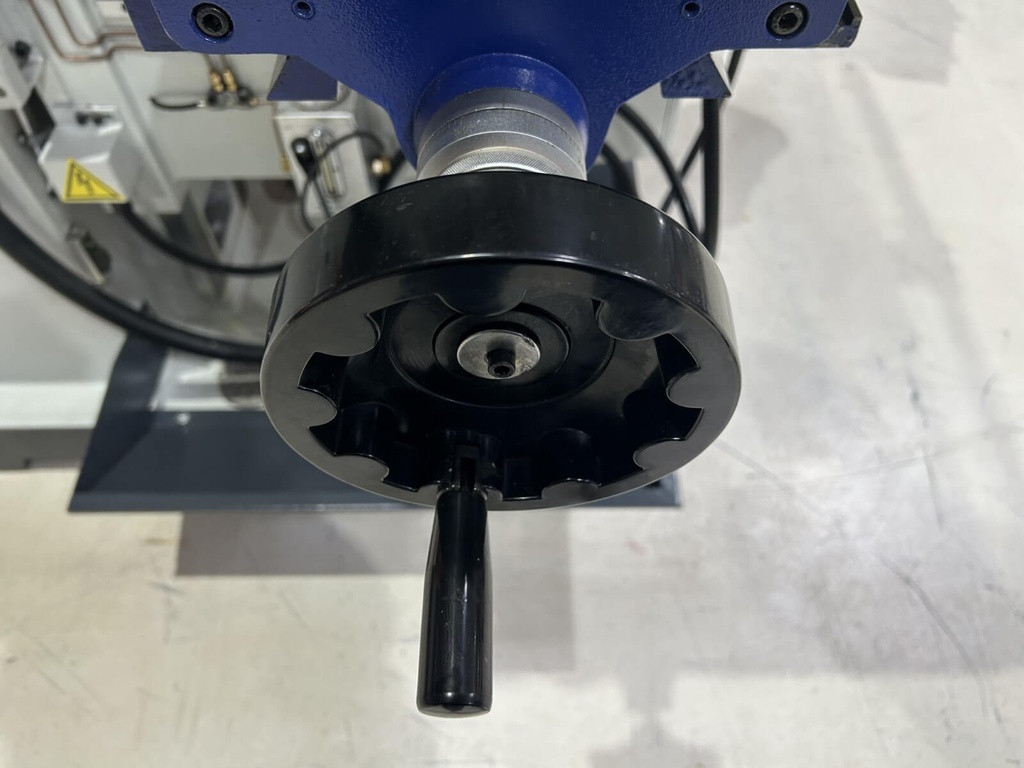

- Déplacement vertical de la console motorisé
- Bati fonte méhanite assurant une grande robustesse et rigididé
- Lardons en vé sur les 3 axes permettant le rattrapage de jeux
- Fonctionnement silencieux grâce aux pignons de qualité rectifiés et lubrifié par bain d'huile
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
- Machine fournie avec une multitude d'équipements
- Machine idéale pour la mécanique générale
- Machine polyvalente adaptée à tout type d'usinage
- Machine ergonomique permettant l'usinage automatique
- Machine universelle offrant une déclinaison optimale d'angles d'usinage
Caractéristiques techniques
| Course longitudinale X (mm) | 720 |
| Course transversale Y (mm) | 300 |
| Course verticale Z (mm) | 400 |
| Type console mobile | Console mobile |
| Surface de la table (mm) | 1270 x 300 |
| Rainures (larg. x écartement x nb.) (mm) | 14 x 80 x 3 |
| Poids admissible sur la table (kg) | 3300 |
| Distance nez de broche / table (mm) | 100 à 500 |
| Cône de la broche | SA 40 |
| Type de tête | Universelle type "Huron" |
| Vitesse de broche (tr/min) | 40 à 1660 |
| Nombre de vitesses | 11 |
| Puissance moteur de broche (kW) | 3 |
| Avances rapides (X/Y/Z) (mm/min) | (X/Y) 30 à 830 / (Z) 23 à 625 |
| Installation électrique | 4 Kw 380V 3Ph |
| Encombrement (L x l x H) (mm) | 1730 x 1760 x 1700 |
| Poids (kg) | 1550 |

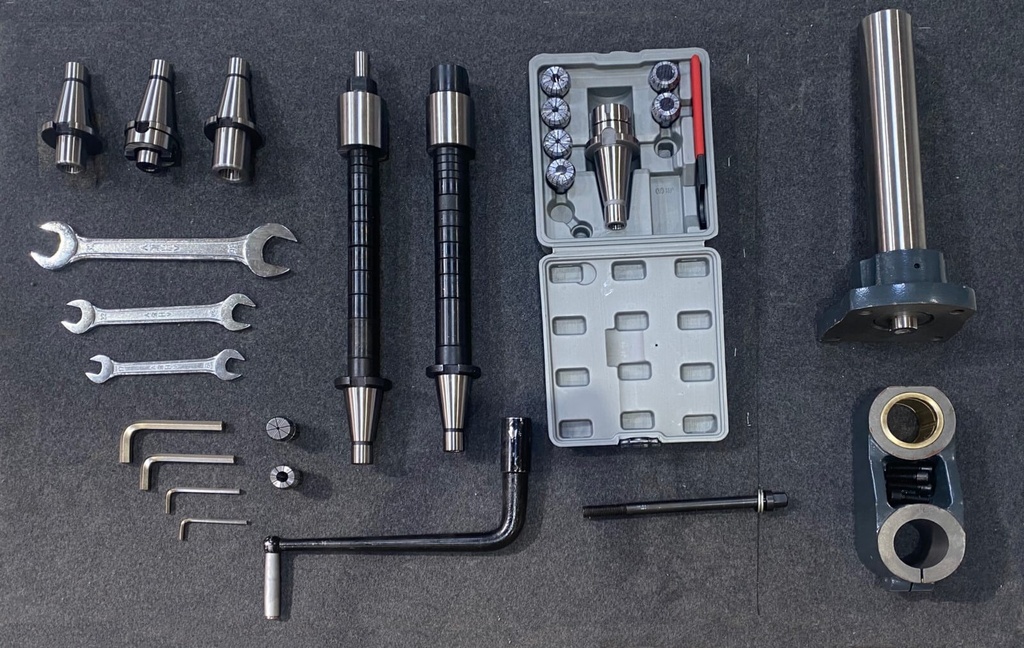

Équipements standards
| Jeu de x8 pinces de précision | Standard |
| Moteur frein asynchrone | Standard |
| Inversion auto du sens de rotation pour taraudage | Standard |
| Centrale d'arrosage | Standard |
| Mandrin porte-pince | Standard |

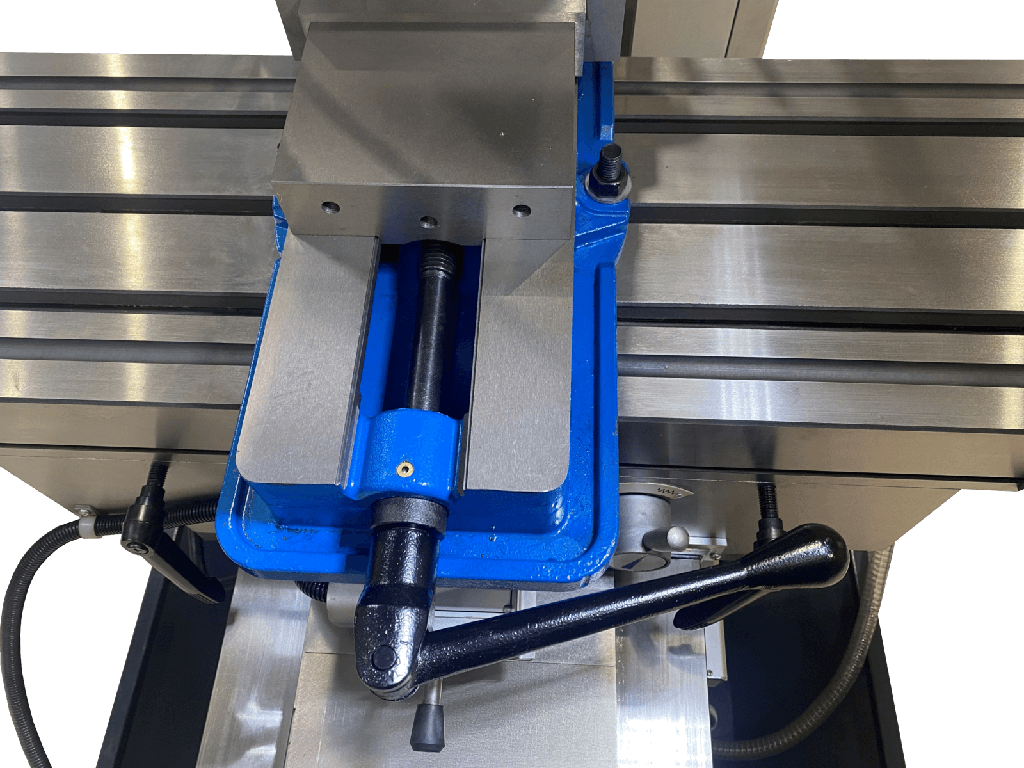

| Étau de fraisage largeur 150mm / ouverture 125mm | Standard |
| Lampe LED | Standard |
| Visualisation 3 axes avec règle en verre | Standard |

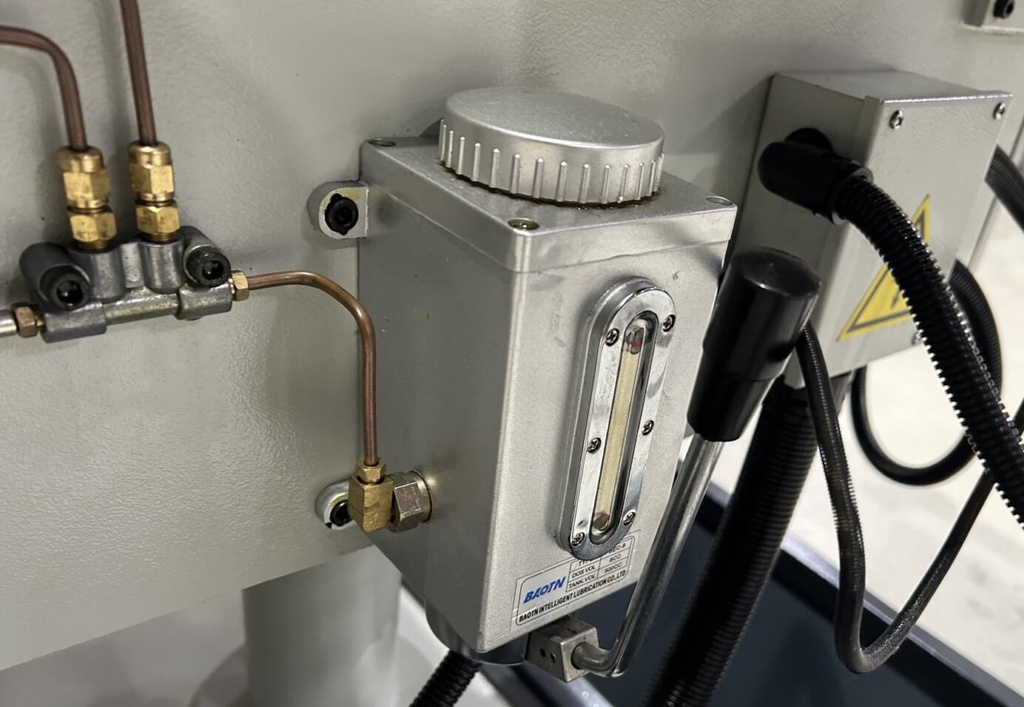

| Graissage centralisée | Standard |
| Arbres pour train de fraises Ø22, Ø27 | Standard |
| Lunette | Standard |
