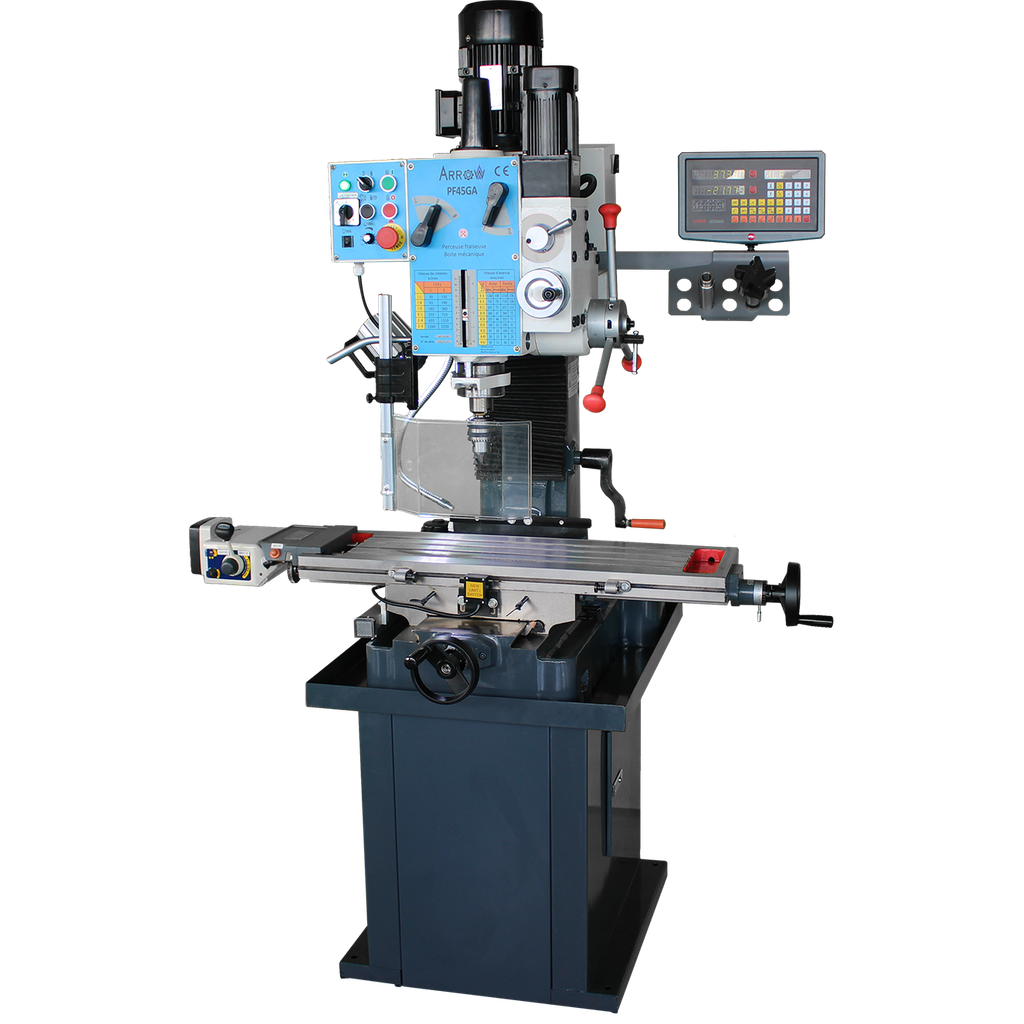

Fraiseuse d'établi ARROW F45GA
Machine rigide et puissante bénéficiant d’arguments techniques pertinents, pour une utilisation intensive en perçage-fraisage-alésage et les opérations de reprises en mécanique générale. Le support en fonte coulée procure une grande rigidité à la machine et autorise des capacités intéressantes, notamment en perçage.
Documents
Fraiseuse d'établi ARROW Type PF45A :
Machine rigide et puissante bénéficiant d’arguments techniques pertinents, pour une utilisation intensive en perçage-fraisage-alésage et les opérations de reprises en mécanique générale. Le support en fonte coulée procure une grande rigidité à la machine et autorise des capacités intéressantes, notamment en perçage.
Cette machine se caractérise par :
- Une broche mécanique montée sur roulements à contact obliques permettant des efforts axiaux et radiaux
- Une boîte de vitesse souple 12 rapports de sélection des vitesses de rotation de la broche

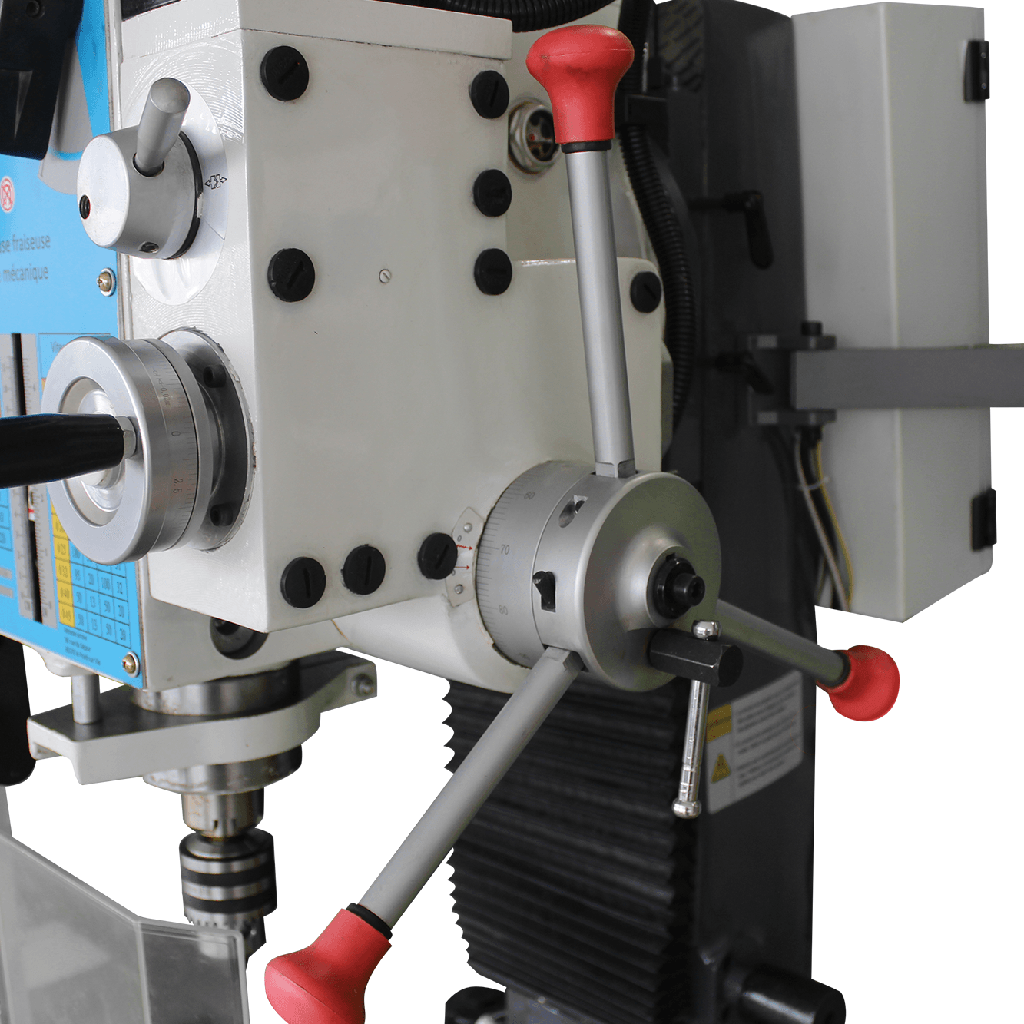

- Un cabestan 3 branches avec déclenchement pour descente automatique et ressort de remontée
- Un variateur pilotant la vitesse de descente automatique avec potentiomètre
- Un volant en façade pour descente manuelle sensitive et précise de la broche
- Un dispositif de taraudage avec réglage manuel de la butée de profondeur (déclenchement automatique de l'inversion du sens de rotation de broche)
- Une manivelle pour réglage vertical manuel de la position de la tête de percage sur la colonne (verrouillage par freins manuels)

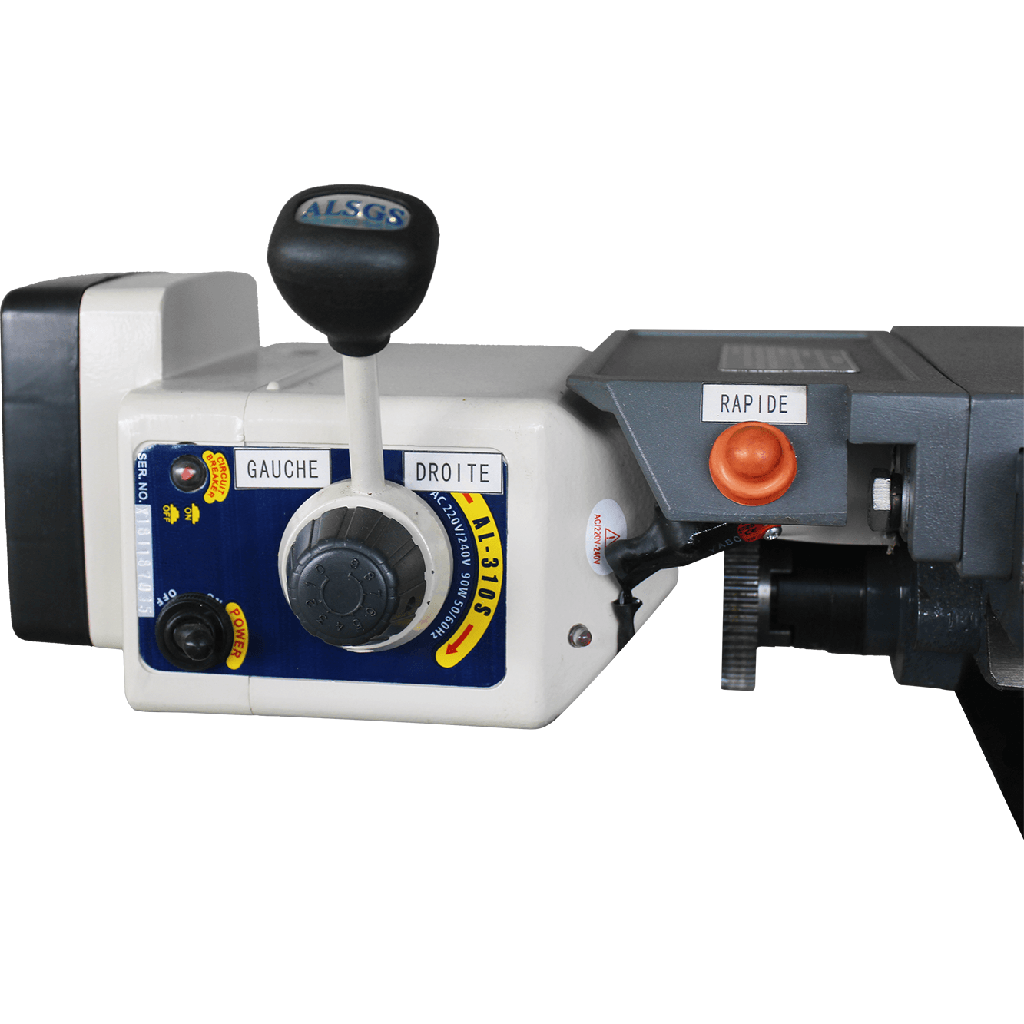

- Un boîtier d'avance automatique sur le longitudinal avec variateur de vitesse + 2 capteurs de fin de course réglables. Ces derniers peuvent être désamorcés pour avance manuelle par manivelle

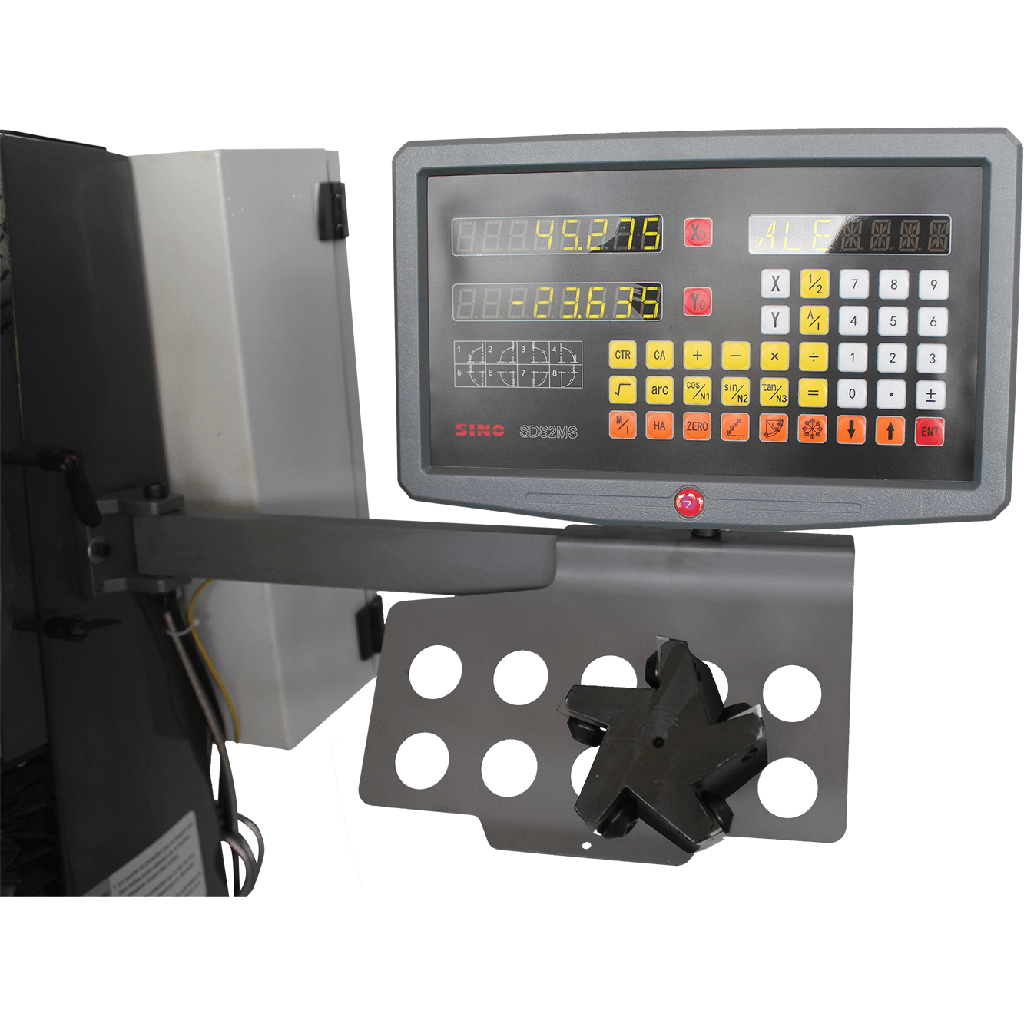

- Une visualisation des axes X et Y avec des règles en verre + boitier d'affichage / calcul monté sur bras pivot
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
- Machine fournie avec une multitude d'équipements
- Machine intuitive adaptée aux nouveaux usagers
- Machine polyvalente adaptée à tout type d'usinage
- Machine adaptée à un usage intensif
Caractéristiques techniques

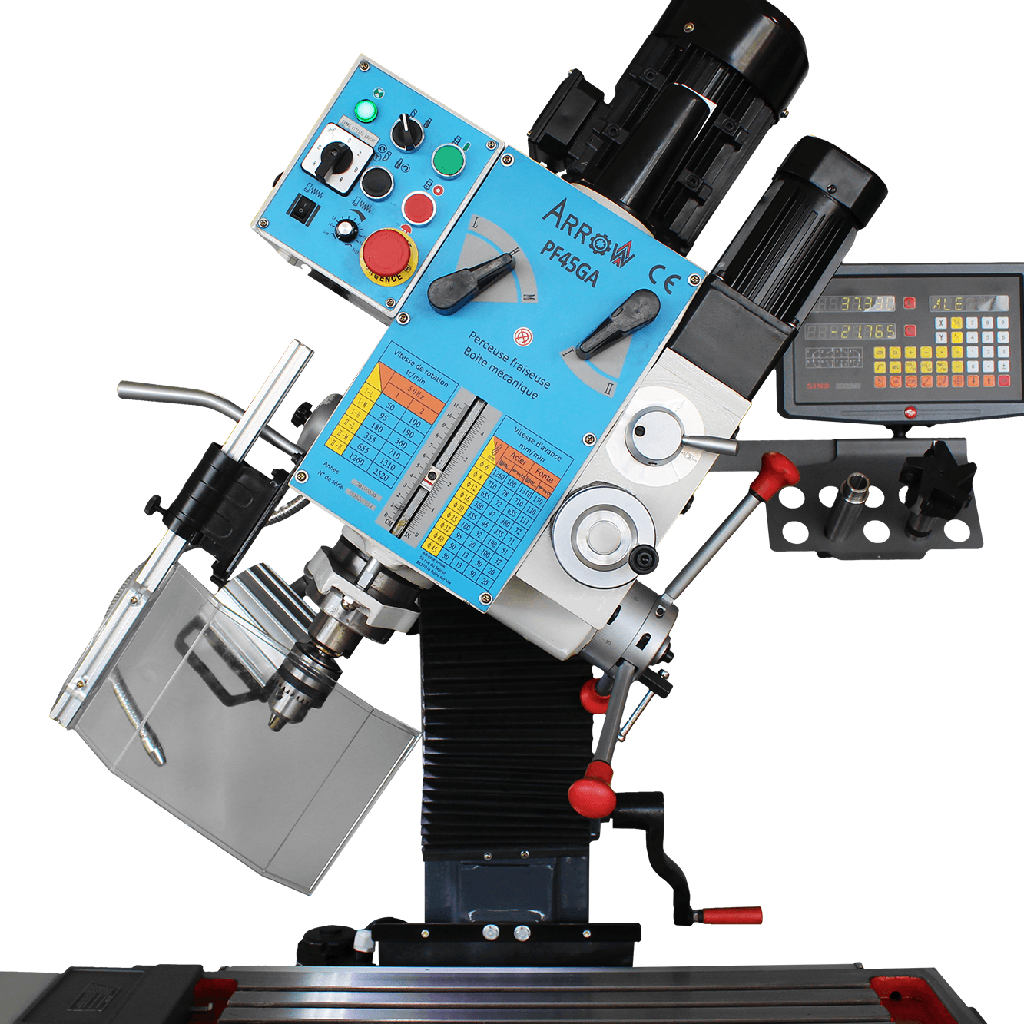

| Pivotement de la tête (°) | -30 à +90 |
| Course de la table (X-Y) (mm) | 540 - 170 |
| Course du fourreau de broche (mm) | 110 |
| Dimension de la table (mm) | 820 x 240 |
| Rainures (larg. x écartement x nb.) (mm) | 14 x 60 x 4 |
| Distance broche / colonne (mm) | 260 |
| Distance nez de broche / table (mm) | 475 |
| Vitesse de broche (tr/min) | 50 à 2520 |
| Cône de la broche | CM4 |
| Diamètre du fourreau (mm) | 75 |
| Type de descente | Automatique |
| Capacité de perçage (acier / fonte) (mm) | 32 / 45 |
| Vitesse de descente automatique (mm/min) | 8 à 95 |
| Moteur de broche (kW) | 1.3 / 1.8 |
| Alimentation électrique | 400-50 |
| Encombrement (L x l x H) (mm) | 1080 x 920 x 1820 |
| Poids (kg) | 375 |
Équipements
| Mandrin de perçage | En option |
| Attachement CM4/B16 pour mandrin de perçage | En standard |
| Visualisation 2 axes (X et Y) avec règles en verre | En standard |
| Descente automatique | En standard |
| Boîte d’avance auto sur le X | En standard |
| Pompe d’arrosage | En standard |
| Boîte de forets HSS de 1 à 13 mm | En option |
| Boîte de forets + tarauds de M3 à M12 | En option |
| Étau de perçage | En option |
| Clés et outillage de service | En standard |
| Mandrin de perçage B16 | En standard |
| Fonction de taraudage | En standard |
| Lampe d'éclairage | En standard |
| Documentation technique en français | En standard |
| Certificat de conformité CE | En standard |
