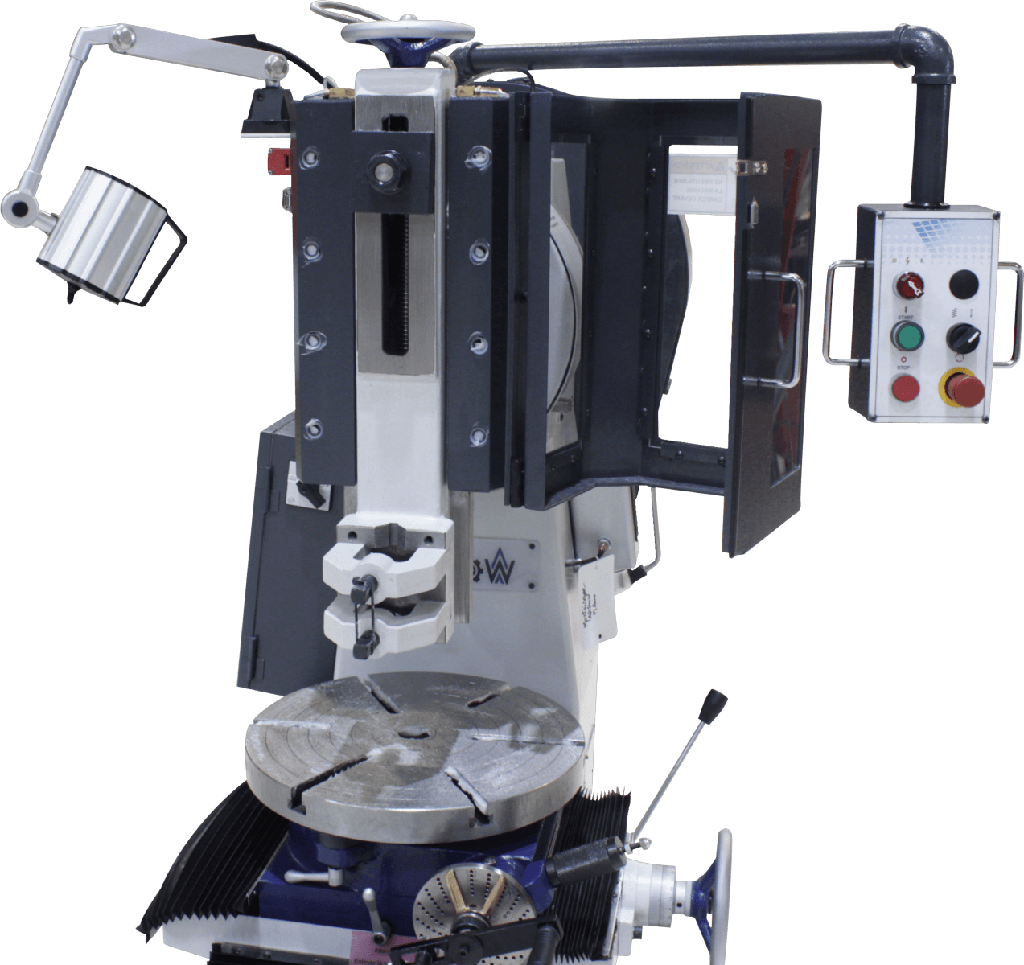

Mortaiseuse conventionnelle ARROW M200
Cette machine permet de réaliser des usinages sur des pièces de dimension max Ø 710mm et H 300mm. Son bati en fonte supporte la tete orientable et le coulisseau largement dimensionné.
Documents

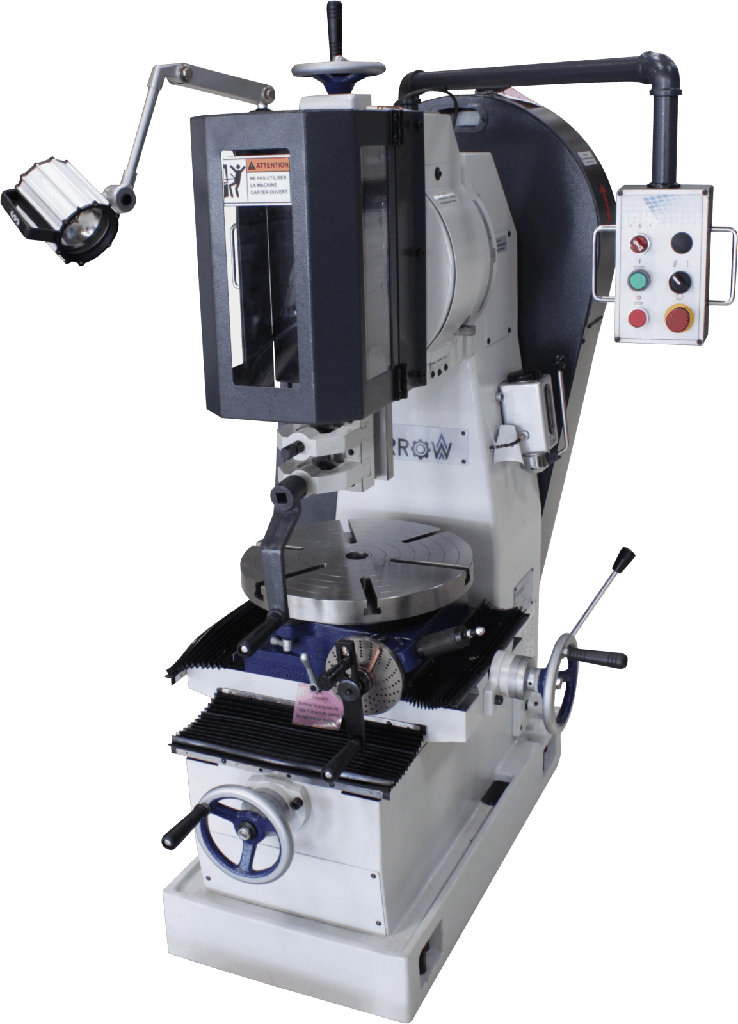

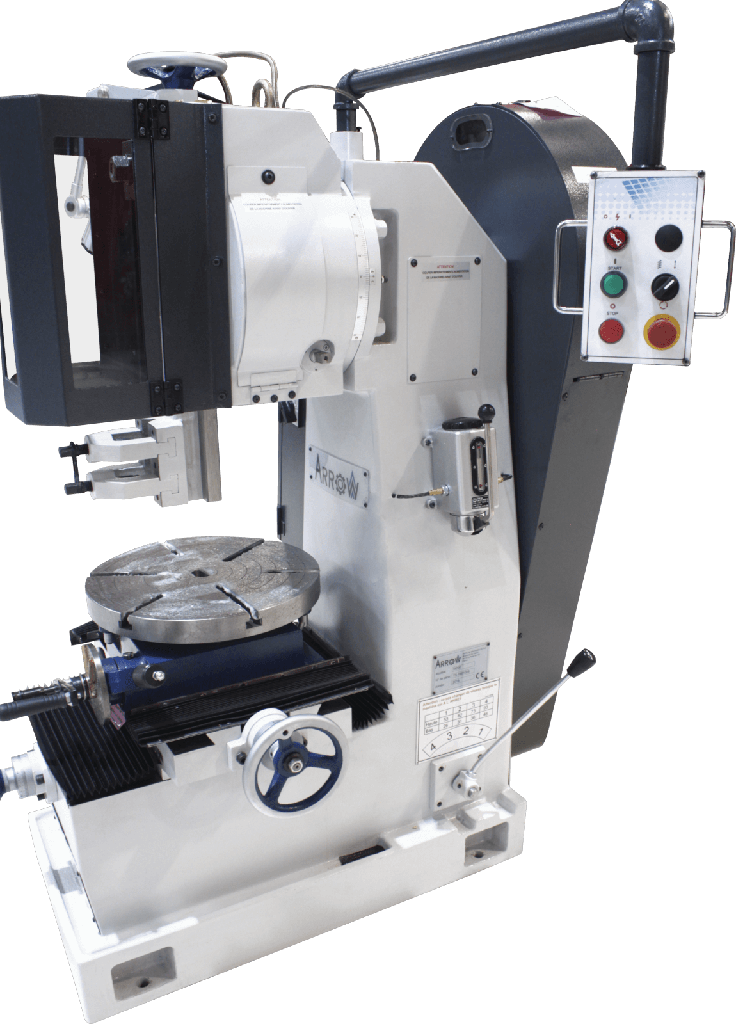

Mortaiseuse conventionnelle ARROW Type M200 :
Cette machine permet de réaliser des usinages sur des pièces de dimension max Ø 710mm et H 300mm. Son bati en fonte supporte la tete orientable et le coulisseau largement dimensionné.
Caractéristiques techniques
| Course réglable du bélier (mm) | 200 |
| Course longitudinale X (mm) | 260 |
| Course transversale Y (mm) | 300 |

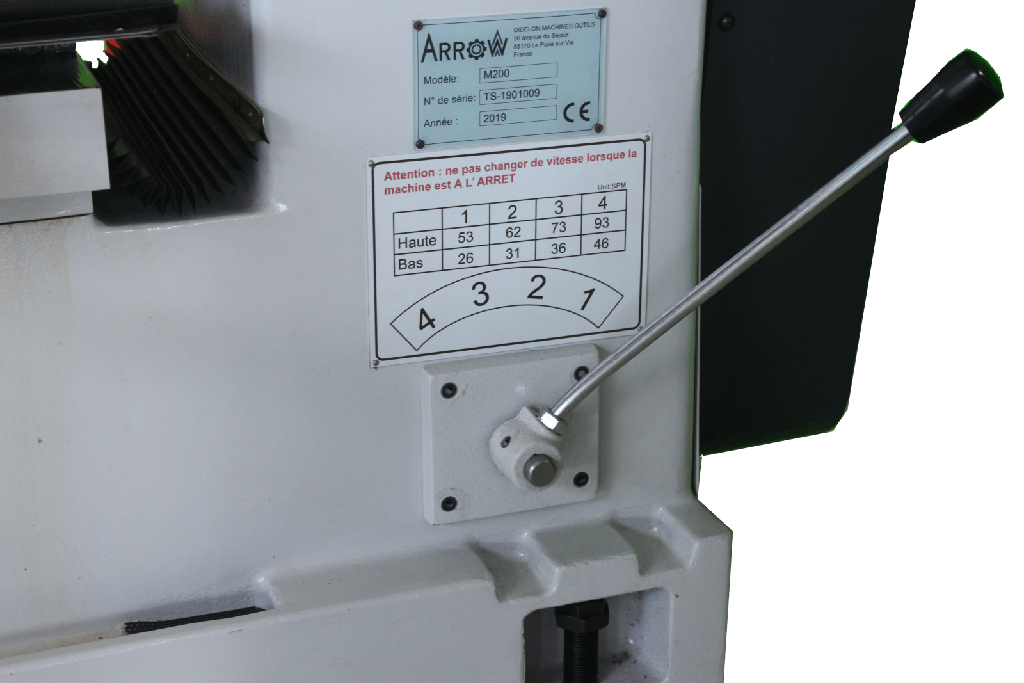

| Cadence (Cps/min) | 26 / 31 / 36 / 46 / 53 / 62 / 73 / 93 |
| Rapport d'indexation | 1:80 |
| Dimension de la table (mm) | 400 |
| Angle d’inclinaison de la tête | +/- 30° |
| Rainures (largeur x nb.) (mm) | 16 x 6 |
| Distance table / bélier (mm) | 300 |
| Distance centre outil / bâti (mm) | 370 |
| Hauteur de travail (mm) | 650 |
| Puissance du moteur (kW) | 1,75 |
| Nombre de cadences sélectionnables | 8 |
| Diamètre trou de la table (mm) | 40 |
| Encombrement (L x l x H) (mm) | 750 x 1210 x 1750 |
| Poids (kg) | 900 |
Équipements standards

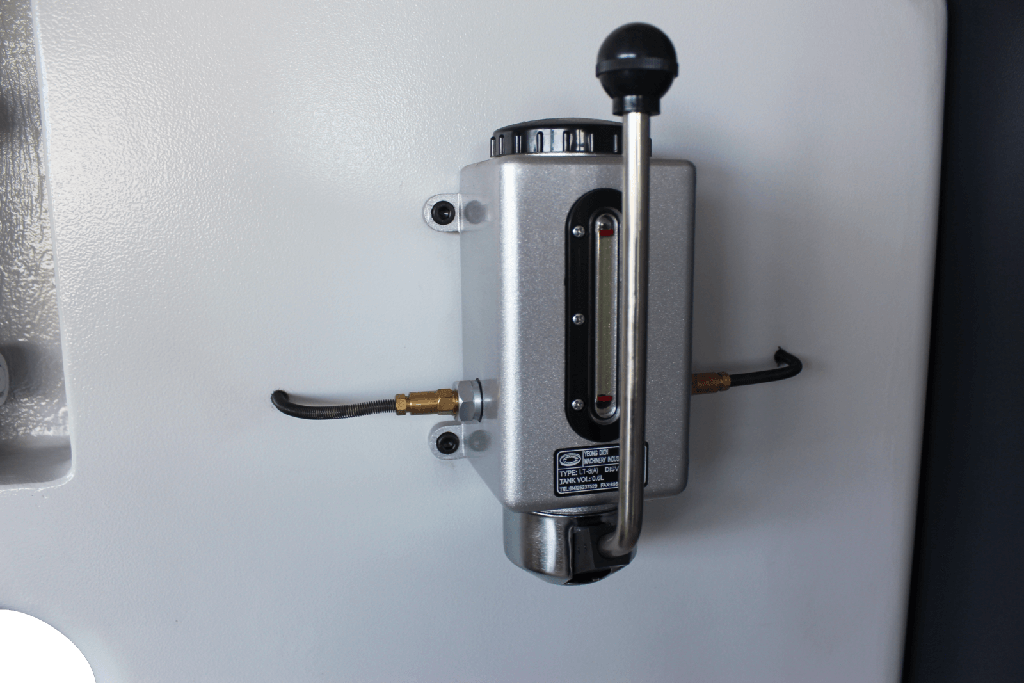

| Graissage centralisé | Oui |

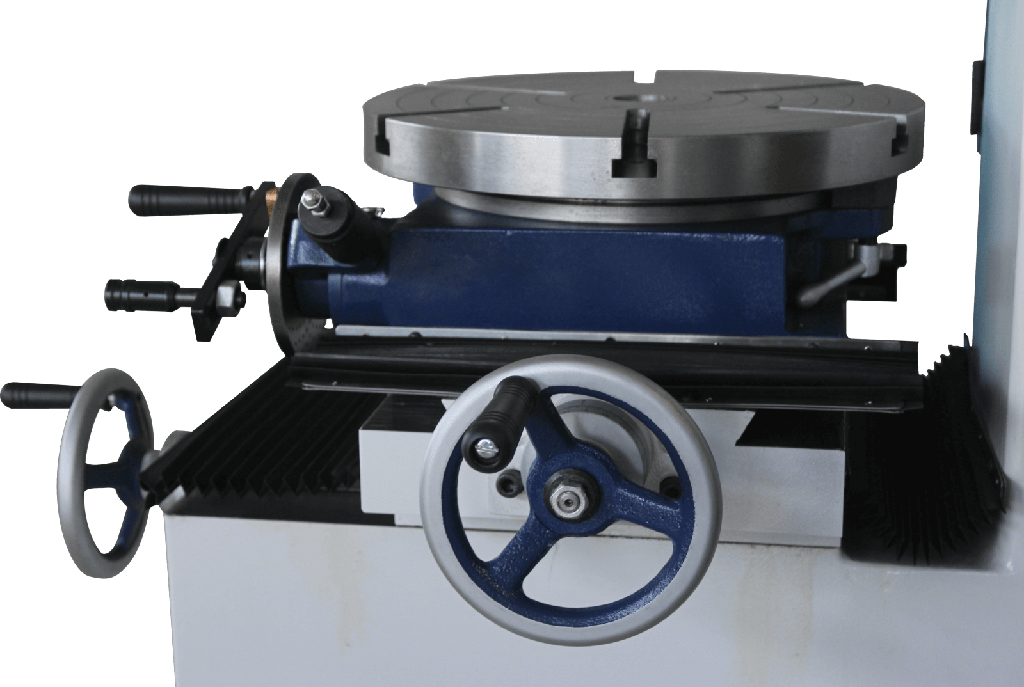

| Table rotative Ø400 mm | Oui |
| Éclairage de la zone de travail | Oui |
| Documentation technique | Oui |
| Certificat de conformité CE | Oui |
