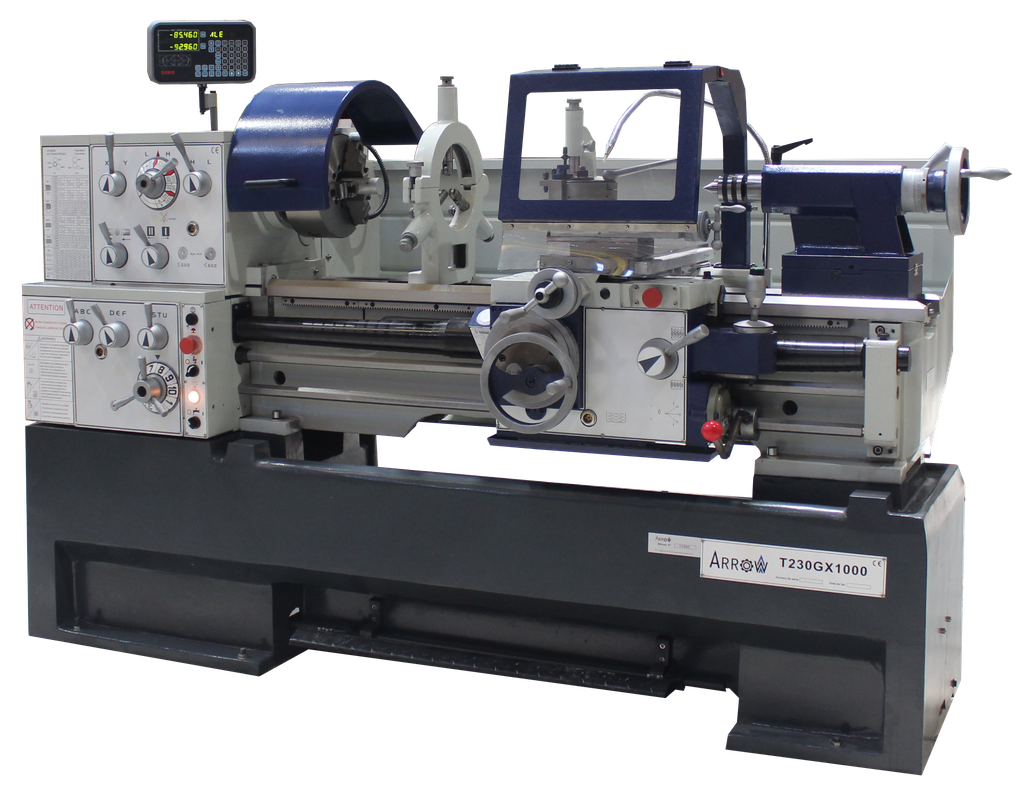

Tour conventionnel ARROW T230Gx1000
Machine de production avec une hauteur de boîte de 230mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (TP, gros oeuvre, mécanique agricole…).
Documents
Tour conventionnel ARROW Type T230Gx1000 :
Machine de production avec une hauteur de boîte de 230mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (TP, gros oeuvre, mécanique agricole…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
Caractéristiques techniques
| Distance entre pointes (mm) | 1000 |
| Hauteur des pointes (mm) | 230 |
| Diamètre de passage maxi sur le banc | 460 |
| Diamètre de passage maxi sur la coulisse transversale | 274 |
| Diamètre de passage maxi dans le rompu | 690 |
| Alésage de broche (mm) | 50 |
| Course de la coulisse transversale (mm) | 285 |
| Course du fourreau de contrepointe (mm) | 120 |
| Diamètre du fourreau de la contrepointe (mm) | 60 |
| Largeur du banc (mm) | 300 |
| Course du petit chariot (mm) | 128 |
| Type de tourelle | Multifix type B2 orientable (-/+ 45°) |
| Lunette fixe | Avec |
| Lunette à suivre | Avec |
| Type de cône de broche | CM6 |
| Type de cône de contrepointe | CM4 |
| Nez de broche | Camlock D1-6 |
| Vitesse de broche (tr/min) | 25 à 1860 |
| Variateur de vitesse de broche | Sans |
| Puissance moteur de broche (kW) | 5.5 |
| Nombre de vitesses | 16 |
| Vitesses d’avances transversales (mm/min) | 0.042 à 2.352 (42) |
| Vitesses d’avances longitudinales (mm/min) | 0.093 à 5.1 (42) |
| Filetage | Oui |
| Filetage métrique (mm) | 0.2 à 14 (41) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Filetage module (nb) | 0.1 à 7 (34) |
| Filetage diametral pitch DP (nb) | 4 à 112 (50) |
| Diamètre du mandrin (mm) | 250 |
| Alimentation électrique (V) | 400-50 |
| Dimensions L x l x H (mm) | 2250 x 1120 x 1340 |
| Poids (kg) | 1800 |

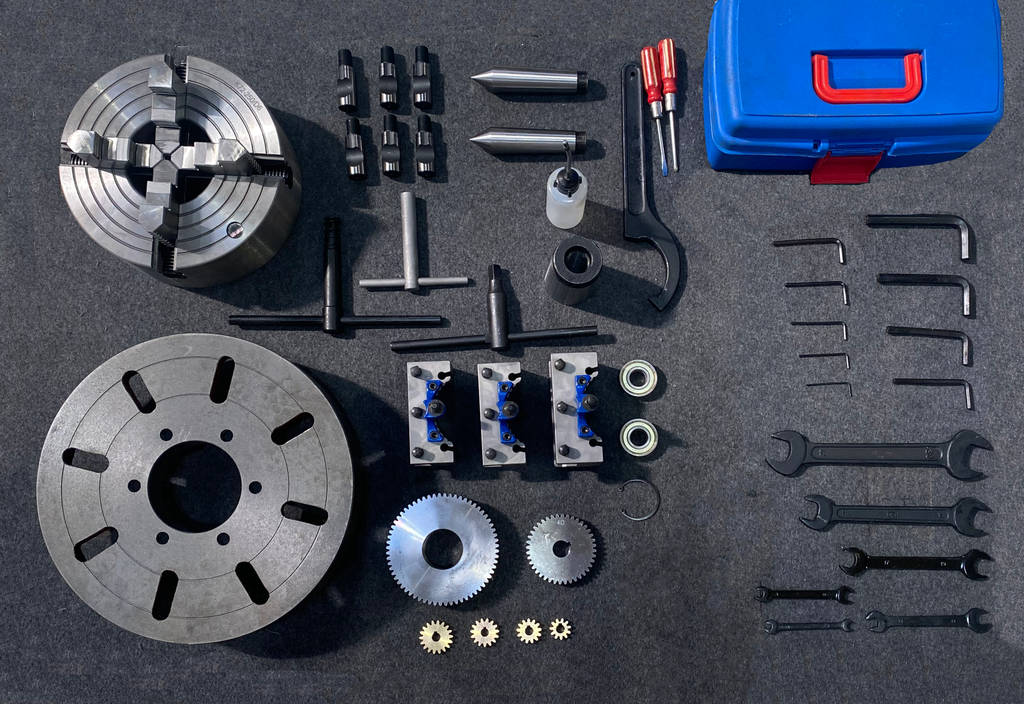

Équipements
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |

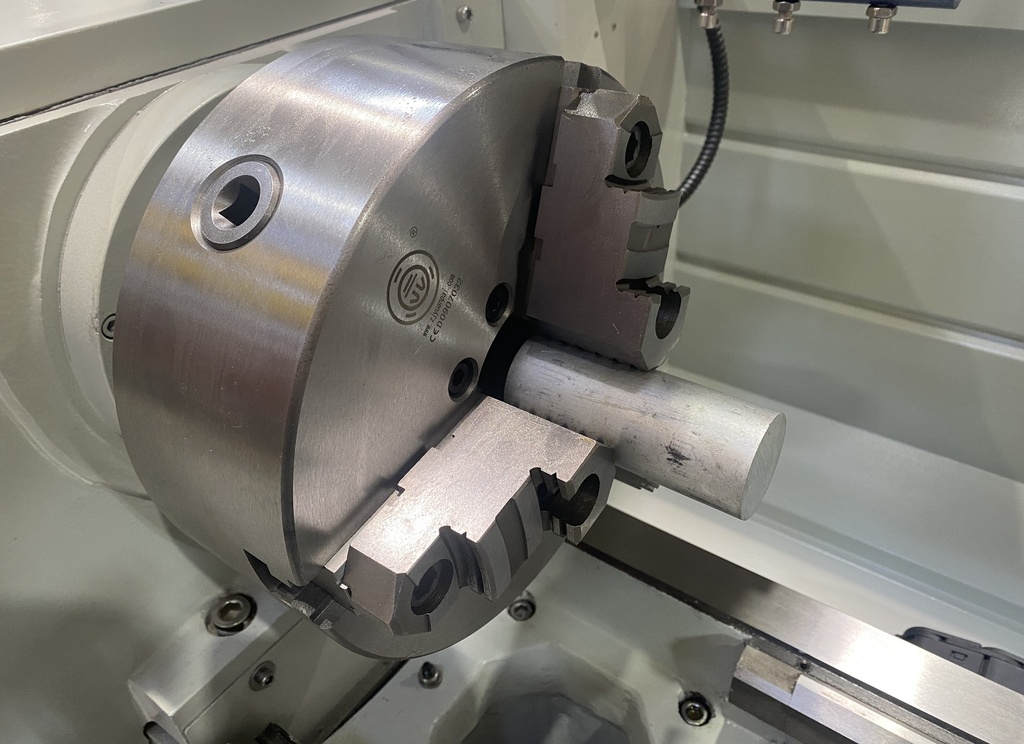

| Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6 | Standard |
| Mandrin 4 mors indépendants Ø250 (mors réversibles) | Standard |
| Plateau de bridage Ø350 | Standard |

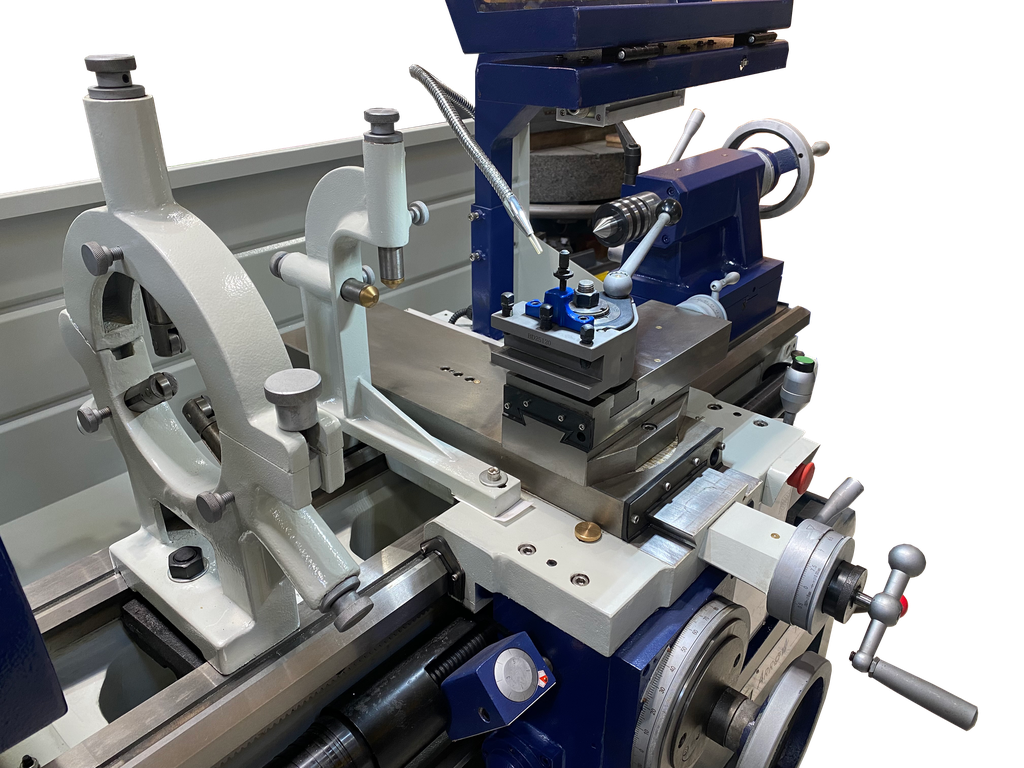

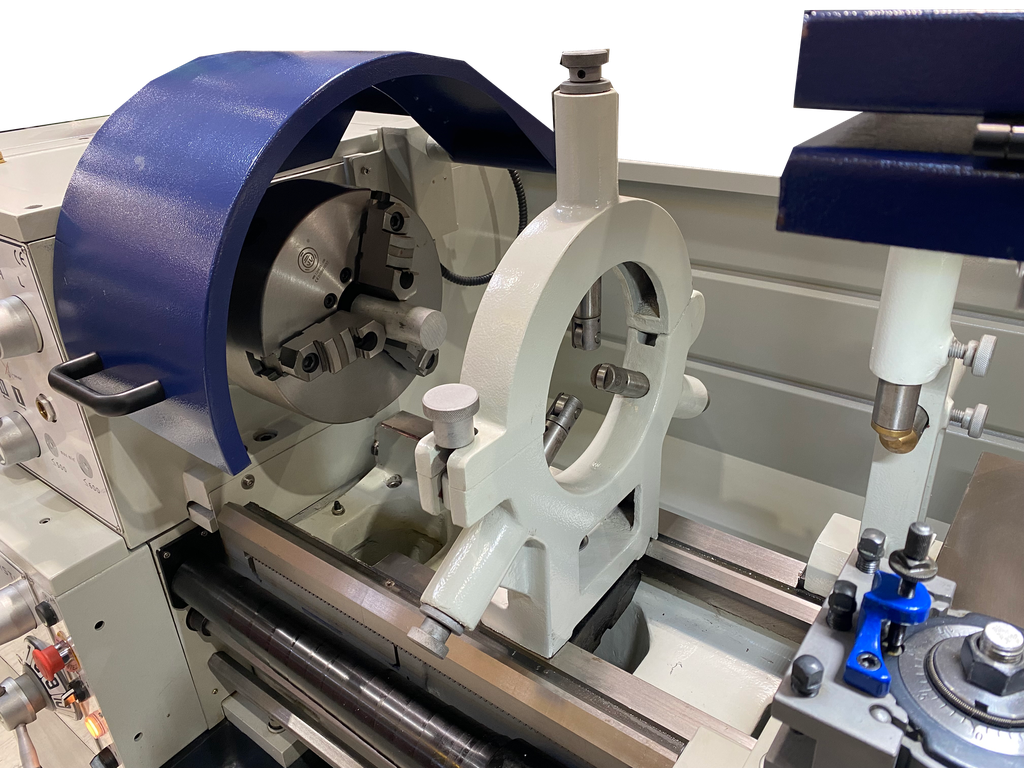

| Lunettes fixe (Ø135mm) et à suivre (Ø124mm) | Standard |
| x2 pointes sèches CM4 | Standard |
| Douille de réduction CM6/CM4 | Standard |

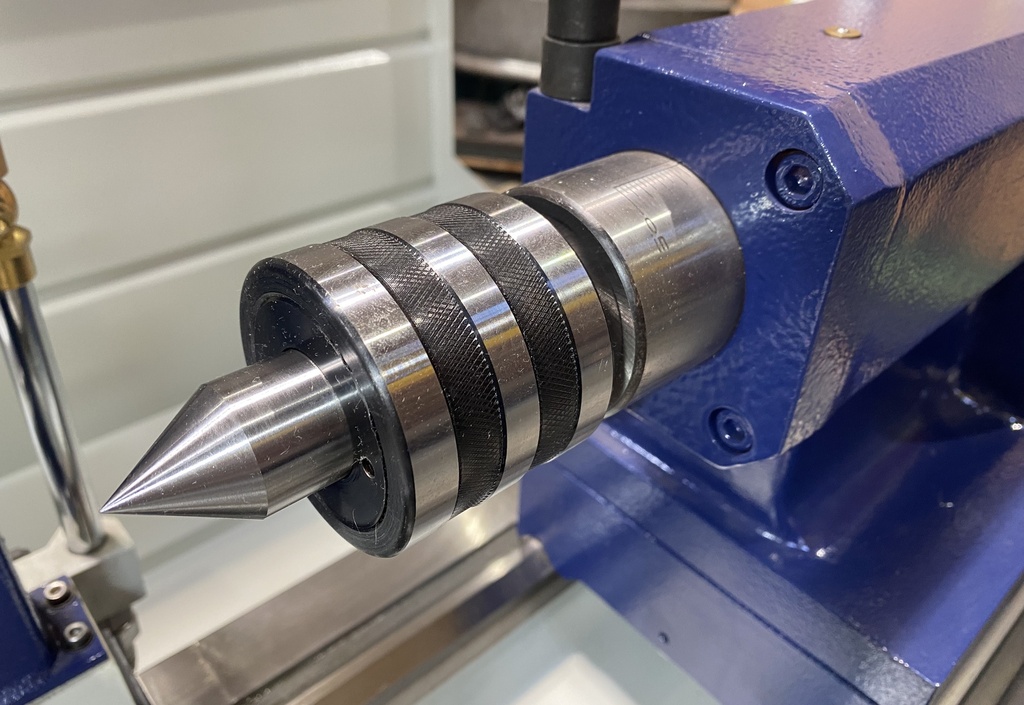

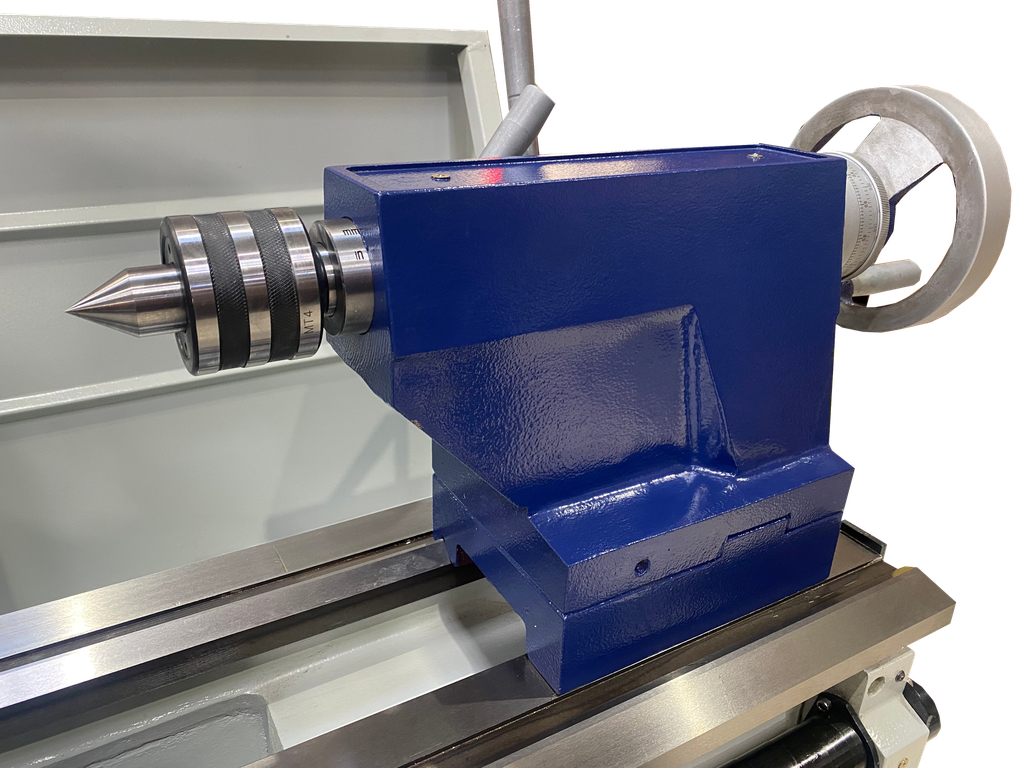

| Pointe tournante CM4 | Standard |

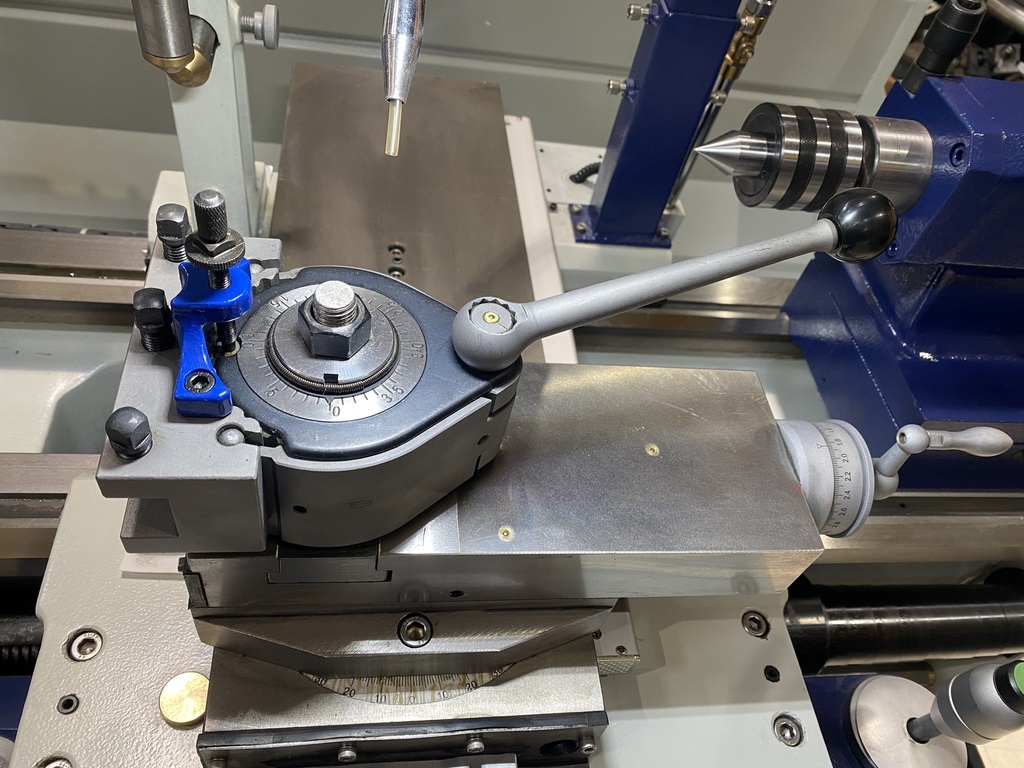

| Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils | Standard |

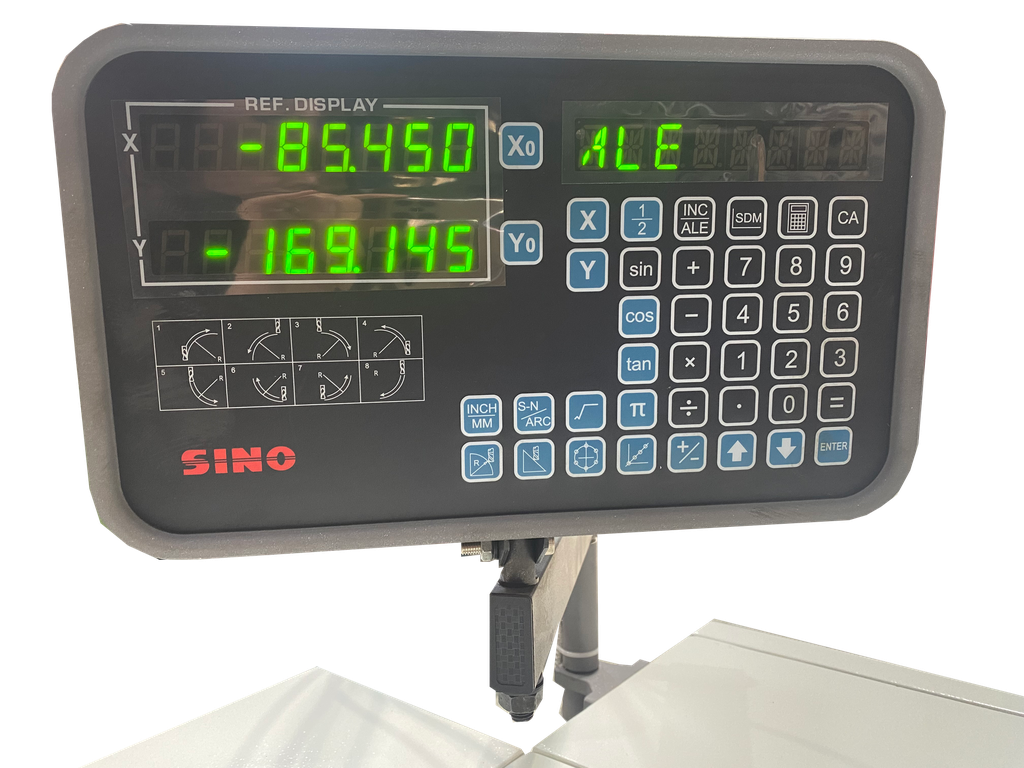

| Visualisation 2 axes avec règle en verre | Standard |
| Lubrification des glissières automatique | Standard |

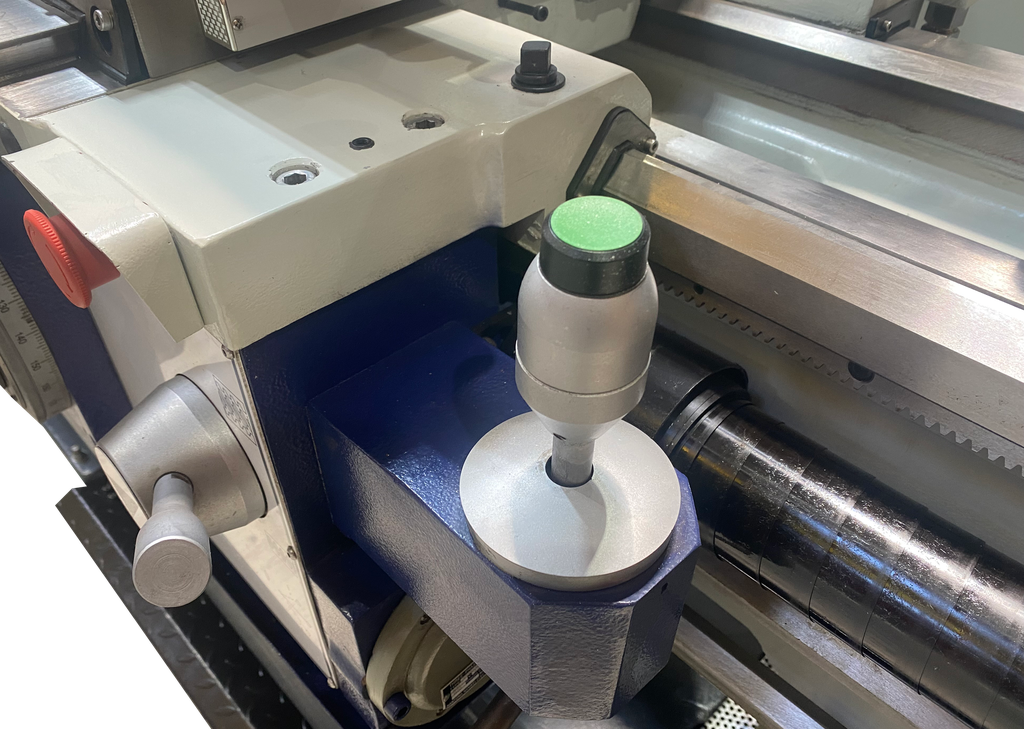

| Déplacement rapide 2 axes à commande électrique (joystick) | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
