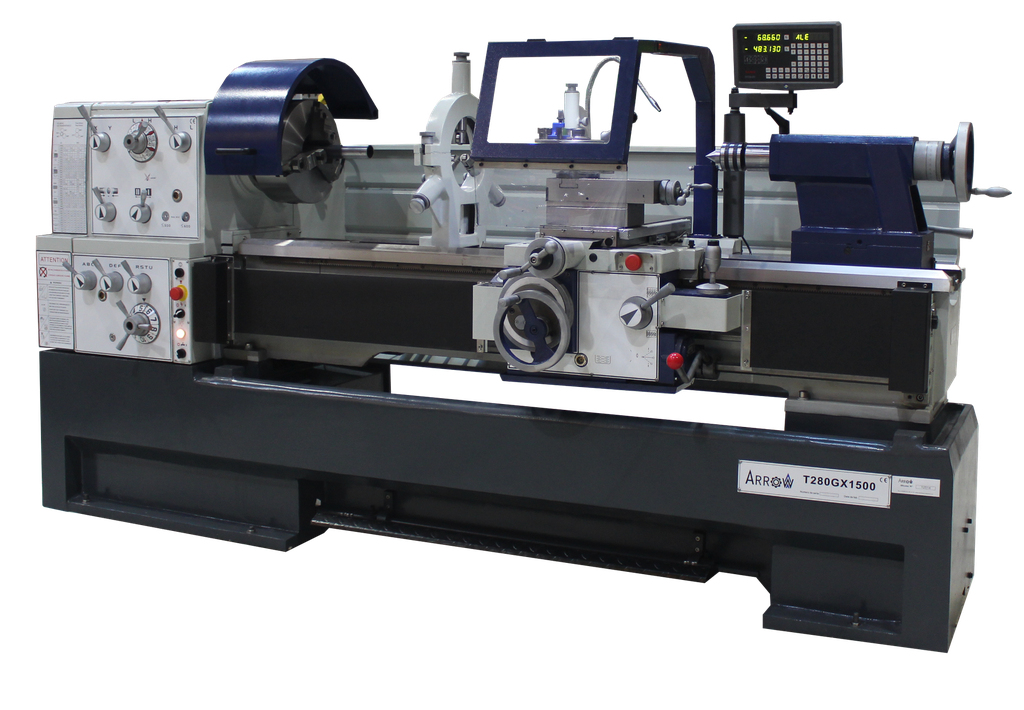

Tour conventionnel ARROW T280Gx1500
Machine de production de grandes capacités avec un diamètre de 560mm et entre-pointe jusqu’à 3mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).
Documents
Tour conventionnel ARROW Type T280Gx1500 :
Machine de production de grandes capacités avec un diamètre de 560mm et entre-pointe jusqu’à 3mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
Caractéristiques techniques
| Hauteur de pointe (mm) | 280 |
| Diamètre admis au dessus du banc (mm) | 560 |
| Diamètre admis au dessus de la coulisse transversal (mm) | 355 |
| Diamètre admis dans le rompu | 785 |
| Distance entre pointes (mm) | 1500 |
| Puissance du moteur de broche (kW) | 7,5 |
| Alésage de broche (mm) | 105 |
| Vitesse de broche (tr/min) | 25 à 1620 |
| Variateur de broche | Sans |
| Nombre de vitesses | 12 |
| Nez de broche | CAMLOCK D1-8'' (DIN55029) |
| Cône de broche | Ø113 (1:20) |
| Nombre de vitesses d’avances | 35 |
| Vitesses d’avances longitudinales (mm/tr) | 0.177 à 4.938 (35) |
| Vitesses d’avances transversales (mm/tr) | 0.06 à 1.719 (35) |
| Filetage | Oui |
| Filetage métrique (mm) | 0.2 à 14 (77) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Course de la coulisse transversale (mm) | 316 |
| Course du petit chariot (mm) | 130 |
| Type de tourelle | Multifix type C3 orientable |
| Course du fourreau (mm) | 180 |
| Cône morse de la contrepointe | CM5 |
| Diamètre du fourreau (mm) | 75 |
| Alimentation électrique | 380V triphasé |
| Type de moteur de broche | Asynchrone |
| Filetage module (mm) | 0.1 à 7 (38) |
| Filetage D.P | 4 à 112 (50) |
| Encombrement hors socle (L x l x H) (mm) | 3240 x 1130 x 1440 |
| Poids (kg) | 3345 |
Équipements
| Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8 | Standard |
| Mandrin 4 mors indépendants Ø320 (mors réversibles) | Standard |
| Plateau de bridage Ø450 | Standard |
| Visualisation 2 axes avec règles en verres | Standard |
| x2 pointes sèches CM5 | Standard |
| Lunettes fixe (Ø170mm) et à suivre (Ø124mm) | Standard |
| Centrale d’arrosage | Standard |
| Douille de réduction [Ø119 (1:20)/CM5] | Standard |
| Moteur de frein | Standard |
| Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils | Standard |
| Pointe tournante CM5 | Standard |
| Lubrification des glissières automatique | Standard |
| Déplacement rapide 2 axes à commande électrique | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
