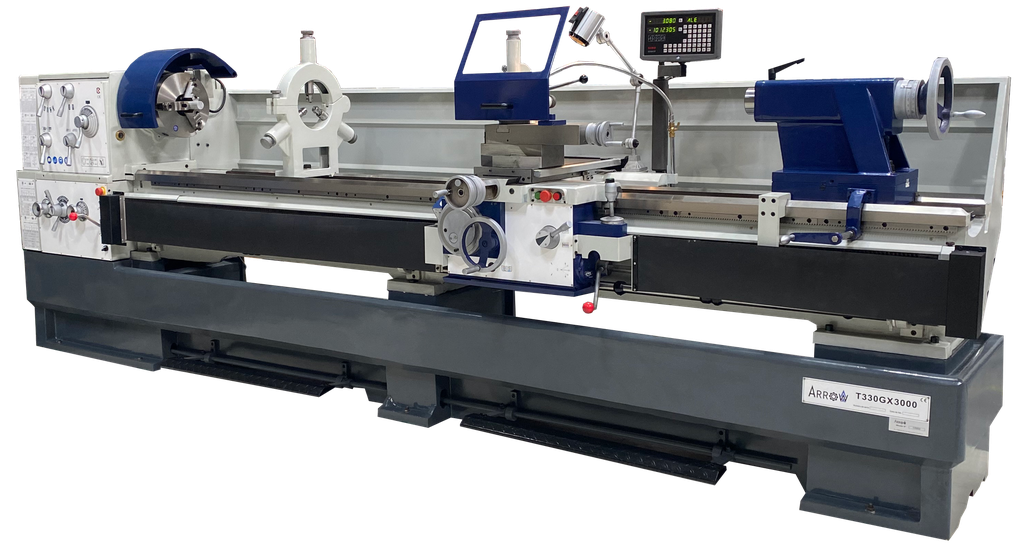

Tour conventionnel ARROW T330Gx2000
Machine de production avec embrayage permettant de tourner des pièces au-dessus du banc Ø660mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).
Documents
Tour conventionnel ARROW Type T330Gx2000 :
Machine de production avec embrayage permettant de tourner des pièces au-dessus du banc Ø660mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine conforme aux norme CE
Caractéristiques techniques
| Distance entre pointes (mm) | 2000 |
| Hauteur des pointes (mm) | 330 |
| Ø passage maxi sur le banc (mm) | 660 |
| Ø passage sur coulisse transversale (mm) | 440 |
| Ø passage dans le rompu (mm) | 900 |
| Alésage de broche (mm) | 105 |
| Course coulisse transversale (mm) | 368 |
| Course fourreau contrepointe (mm) | 235 |
| Ø fourreau contrepointe (mm) | 90 |
| Largeur du banc (mm) | 400 |
| Course petit chariot (mm) | 230 |
| Tourelle | Multifix type C3 orientable |
| Lunette fixe / à suivre | Oui / Oui |
| Cône broche | Ø113 (1:20) |
| Cône contrepointe | CM5 |
| Nez de broche | Camlock D1-8 |
| Vitesse de broche (tr/min) | 25 à 1600 |
| Variateur | Sans |
| Puissance moteur broche (kW) | 7.5 |
| Nombre de vitesses | 16 |
| Avances transversales (mm/min) | 0.022 à 0.74 (25) |
| Avances longitudinales (mm/min) | 0.044 à 1.48 (25) |
| Filetage | Oui |
| Filetages métriques (mm) | 0.45 à 120 (54) |
| Filetages Withworth (filet/pouce) | 7/16 à 80 (54) |
| Filetages Module | 0.25 à 60 (46) |
| Filetages DP | 7/8 à 160 (42) |
| Ø mandrin (mm) | 315 |
| Alimentation (V) | 400-50 |
| Dimensions (L x l x H) (mm) | 3740 x 1140 x 1840 |
| Poids (kg) | 3345 |
Équipements
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |
| Mandrin 3 mors Ø315 sur semelle trempée (Camlock D1-8) | Standard |
| Mandrin 4 mors indépendants Ø400 | Standard |
| Plateau de bridage Ø450 | Standard |
| Lunettes fixe Ø190mm et à suivre Ø140mm | Standard |
| x2 pointes sèches CM5 | Standard |
| Douille de réduction Ø113 (1:20) / CM5 | Standard |
| Pointe tournante CM5 | Standard |
| Tourelle Multifix C3 orientable avec 3 porte-outils | Standard |
| Visualisation 2 axes avec règle en verre | Standard |
| Lubrification glissières automatique | Standard |
| Déplacement rapide 2 axes électrique (joystick) | Standard |
| Documentation technique FR | Standard |
| Certificat CE | Standard |
