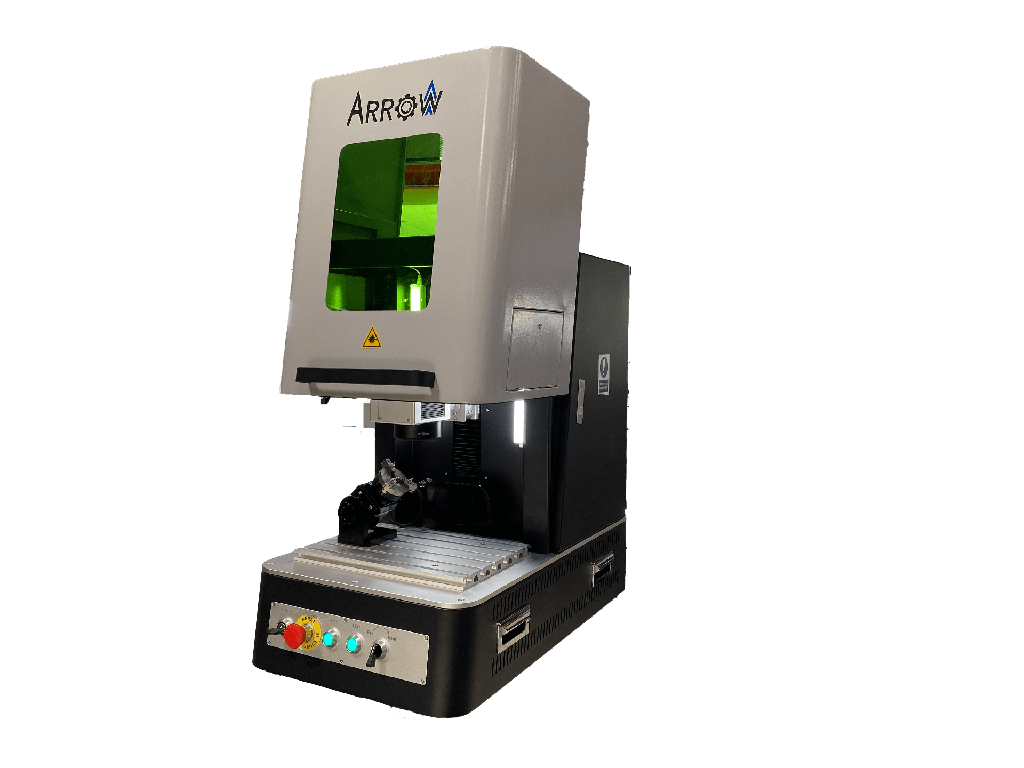

Laser de marquage / découpe fibre ARROW LF50
Particulièrement compacte, cette machine laser avec une finition soignée se pilote avec un logiciel extrêmement intuitif (EzCad 2.0). Une machine polyvalente particulièrement adaptée pour la gravure des matériaux ferreux.
Documents
Machine de découpe et gravure laser fibre ARROW Type LF50 :
Particulièrement compacte, cette machine laser avec une finition soignée se pilote avec un logiciel extrêmement intuitif (EzCad 2.0). Une machine polyvalente particulièrement adaptée pour la gravure des matériaux ferreux.
La technologie et les composants de cette machine sont fiables et éprouvés tels que :
- Source fibrée raycus type RFL-P50QB avec une longueur d'onde de 1064nm et une puissance de 50W
- Un galvanomètre type JD2206A assurant une grande stabilité et un marquage rapide
- Une lentille Ronar Smtih type SL-1064 pour une qualité et précision de travail avec une durée de vie de 80.000 à 100.000 heures. Le déplacement vertical de cette dernière est motorisé pour conserver une distance lentille / surface à graver de 190mm
- Une cartérisation intégrale de la zone de travail avec large vitre teintée. La large porte frontale montée sur rails permet un chargement / déchargement aisé des pièces. De plus, 2 portes latérales assure le passage de pièces longues
- Une centrale d'aspiration des fumées avec cartouches interchangeable + tuyau de connexion
- Un diviseur 4ème axe numérique Ø65mm avec mandrin manuel 3 mors concentriques . Ce diviseur est monté sur un 5ème axe rotatif manuel pour un positionnement de 0 à 90°
- Un logiciel permettant de travailler des fichiers AI, BMP, DST, DWG, DXF, LAS, PLT
- La possibilité de travailler des images, testes, nombres, dates, code barre, QR code...
- Le traitement d'un large choix de materiaux :
- ferreux type or, argent; laiton, aluminium, acier, inox, fonte, lithium, acier de filage, acier galavnisé, acier allié, acier anodisé...
- non ferreux type caoutchouc, resine, plastique (PET, HDPE, PP, ABS, PC, PPS, PVC)
Caractéristiques techniques
| Logiciel | EzCad 2.0 |
| Format de travail (mm) | 110 x 110 |
| Dimension de la table de travail (mm) | 360 x 240 |
| Course verticale motorisée de la lentille (mm) | 220 |
| Puissance de laser (W) | 50 |
| Type de source | Fibre (raycus type RFL-P50QB) |
| Longueur d’onde (nm) | 1064 |
| Gamme de fréquence (KHz) | 50 à 100 |
| Largeur de l'impulsion (ns) | 120 à 150 |
| Énergie pulsée maxi (mJ) | 1 |
| Puissance installée (W) | 600 |
| Type de refroidissement | Par air |
| Températures de travail (°C) | 0 à 40 |
| Dimension de la vitre frontale (mm) | 300 x 220 |
| Tension d’alimentation (V) | 220V - 50Hz |
| Dimension (L x l x H) (mm) | 870 x 540 x 960 |
| Poids (kg) | 115 |
Équipements standards
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
| Aspirateur de fumée à cartouches interchangeables + tuyau de connexion | Standard |
| Diviseur 4ème axe Ø65mm avec mandrin manuel 3 mors concentriques | Standard |
| Porte frontale motorisée sur rails avec capteurs de sécurité | Standard |
| Éclairage LED | Standard |
