Système de micropulvérisation air-huile Oiljet LTS.02A39 – Buse 390mm, Réglable en hauteur, dégagement rapide

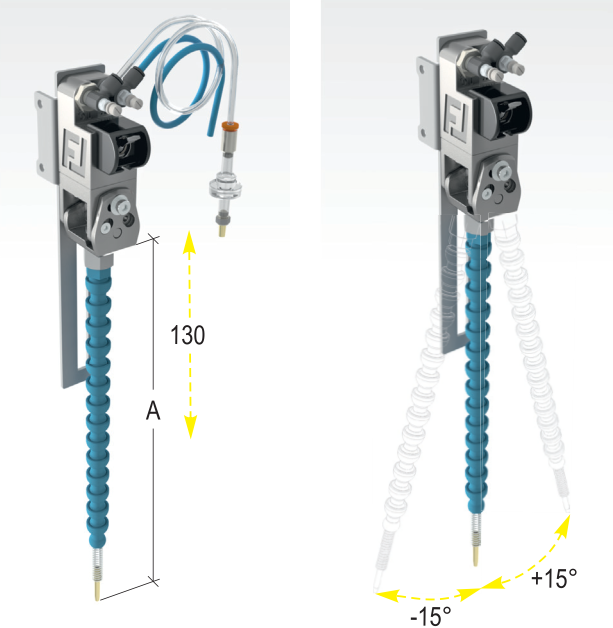

Système de micropulvérisation air-huile LTS.02A39 – buse monté sur pivot orientable +/- 15° et réglable en hauteur
Buse tubulaire orientable longueur 390 mm
Unité montée sur support réglable en hauteur, course 130mm
Fournit avec support à visser (embase magnétique en option)
Réservoir de 1 L fourni.
- Le système de microlubrification LTS.02A39 est un dispositif à fonctionnement pneumatique conçu pour lubrifier et refroidir l'outil et la pièce à usiner sur des machines-outils à enlèvement de copeaux et à déformation.
- Le dispositif adopte le principe de la lubrification minimale, également connue sous le nom de MQL (Minimum Quantity Lubrication). En effet, il remplit sa fonction grâce à l'apport d'air comprimé et de quantités minimales (voire imperceptibles) de fluide lubrifiant.
- Tous les articles de la gamme OilJet sont optimisés pour l'utilisation d'huiles lubrifiantes pures, généralement à base d'esters synthétiques végétaux, ainsi que des lubrifiants réfrigérants les plus connus, miscibles dans l'eau.
- Il exploite le principe Venturi, selon lequel le fluide est aspiré du réservoir puis mélangé à l'air comprimé.
Il ne prévoit pas la collecte et la réutilisation du fluide utilisé, car les faibles quantités distribuées se déposent en partie sur les pièces en cours d'usinage, contribuent à les protéger de l'oxydation, s'évaporent spontanément et se dispersent en partie parmi les déchets d'usinage.
AVANTAGES :
– Lubrification et refroidissement à coût minime de la pièce et de l'outil.
– Utilisation de quantités minimales de produit lubrifiant, bénéfique pour l'environnement et les opérateurs.
– Propreté accrue de la zone de travail et des machines environnantes.
– Élimination des éclaboussures sur les écrans de protection, ce qui améliore la visibilité de la zone de travail.
– Pas de gestion des émulsions dans le bassin de collecte.
PAR RAPPORT À DES PRODUITS SIMILAIRES :
– Une gamme professionnelle enrichie de divers accessoires.
– Équipé d'un interrupteur pneumatique ON-OFF sur la console + double micro-régulation du débit air-huile.
– Différentes configurations d'installation : Directe, sur console à réglage axial, sur socle magnétique
– Disponibilité de chaque pièce détachée
PRÉREQUIS EN ALIMENTATION PNEUMATIQUE :
– Pression de fonctionnement min-max : 2-6 bar
– Pression maximale admissible : 8 bar
– Température admissible min-max : -10 à +50 °C
FLUIDES UTILISABLES :
– Émulsion aqueuse d'huile de coupe minérale
– Émulsion aqueuse d'huile de coupe semi-synthétique
– Émulsion aqueuse d'huile de coupe synthétique
– Huile de coupe pure avec viscosité maximale – DIN 51562 … 35 mm²/s à 40 °C.
| ARROW FT580G | |
| Course longitudinale X (mm) | 580 |
| Course transversale Y (mm) | 230 |
| Course verticale Z (mm) | 360 |
| Course du bélier (mm) | 550 |
| Surface de la table (mm) | 1000 x 240 |
| Rainures (larg. x écartement x nb.) (mm) | 14 x 58 x 5 |
| Distance nez de broche (verticale) / table (mm) | 60 à 360 |
| Distance nez broche / colonne (mm) | 250 à 650 |
| Type de tête | Inclinable +/- 90° |
| Cône de la broche | SA40 |
| Course de la broche (mm) | 120 |
| Vitesse de broche (Tr/min) | 115 à 1750 |
| Vitesse de broche horizontale (Tr/min) | 60 à 1350 |
| Nombre de vitesses | V : 8 / H : 9 |
| Puissance moteur de broche (kW) | 0.85 - 1.5 |
| Avances de travail (X/Y/Z) (mm/min) | 32 à 700 |
| Puissance des moteurs d'avances X/Y/Z (kW) | 0.4 |
| Installation électrique (V) | 400 - 50 Hz |
| Encombrement (L x l x H) (mm) | 1290 x 1220 x 2100 |
| Poids (kg) | 970 |
| ARROW FT580G | |
| Moteur frein asynchrone | Standard |
| Centrale d’arrosage | Standard |
| Étaux de fraisage largeur 150mm / ouverture 125mm | Standard |
| Arbres pour train de fraises Ø22, Ø27 | Standard |
| Visualisation 3 axes avec règle en verre | Standard |
| Lunette | Standard |
| Douille de réduction SA40/CM3 et CM3/CM2 | Standard |
| Mandrin porte-pince | Standard |
| Jeu de 8 pinces de précision | Standard |
| Lampe LED | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
