Protecteur Fraiseuse PFR10/530
Article composé de deux éléments en miroir, à installer sur les côtés de la glissière horizontale.
Équipé de réglages faciles pour un changement fréquent de fonctionnement.
Protège l’opérateur du contact direct avec l’arbre-broche horizontal et ses pièces placées en rotation et accessibles des deux côtés de la machine (la « ségrégation » frontale des pièces dangereuses est exclue), en plus de la projection de copeaux et de lubrifiant-liquide de refroidissement. Fixation horizontale sur les deux côtés de la glissière. Équipé de boucliers réglables axialement et radialement, façonnables si nécessaire pour une éventuelle interférence avec l’équipement utilisé.
Équipé d’un double micro-interrupteur de sécurité.

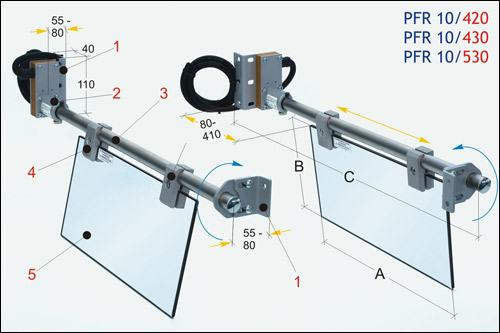

1. Étriers angulaires réglables, pour l’ancrage de la boîte de micro-interrupteur et le support du bras horizontal – en acier
embouti 2. Boîtier principal du micro-interrupteur de sécurité – rotation à 180° – n. 2 contacts
NF 3. Bras de support de bouclier horizontal – en tube d’acier
inoxydable 4. Pinces de fixation pour le réglage axial et radial du bouclier – en aluminium
5. Bouclier – en plastique résistant aux chocs et à l’huile
| CODE | Un | B | C | Kg |
|---|---|---|---|---|
| PFR 10/420 | 400 | 200 | 830 | 8,5 |
| PFR 10/430 | 400 | 300 | 830 | 8,8 |
| PFR 10/530 | 500 | 300 | 930 | 9,1 |
