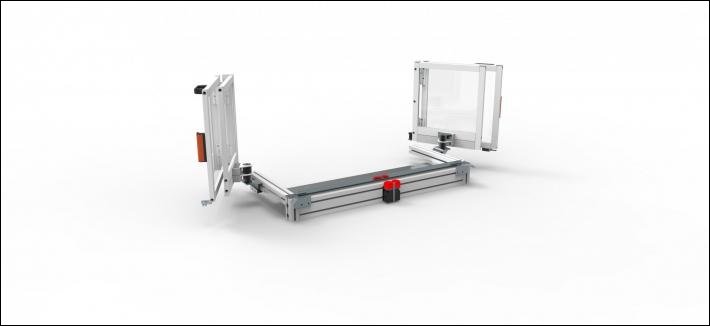

Protecteur Fraiseuse PFR71/545
Équipé de deux portes (chacune avec deux sections articulées), pour couvrir complètement les parties avant et latérales de la surface de travail, avec ouverture totale. Avec glissières coulissantes.
Protège l’opérateur du contact direct avec les pièces rotatives de la broche et de la projection de copeaux et de liquide de refroidissement du lubrifiant. Fixable sur le périmètre de la table de la machine.
Équipé de deux portes à deux sections articulées ensemble, qui peuvent être ouvertes sur un système rotatif monté sur un guidage linéaire, pour laisser les côtés frontal et latéral de la table de travail de la machine se libérer, lorsqu’elle est ouverte.
La forme de la protection permet d’utiliser l’étau, sans avoir à faire d’ouvertures sur le côté frontal des portes. Une plaque d’acier, oblige à entrer avec les mains, par le côté inférieur de la garde. Complet avec n. 2 micro-interrupteurs de sécurité.
Articles complémentaires : PFR 70/545/R – PFR/70/650/R
-Panneau de protection arrière réglable, pour couvrir la face arrière derrière l’axe.
1. Étriers d’ancrage angulaires – en acier
embouti 2. Structure porteuse – en profilés
d’aluminium 3. Microrupteurs de sécurité avec actionneur séparé – n. 2 contacts
NF 4. Portes à deux sections articulées – En plastique
résistant aux chocs et à l’huile 5. Piston
de verrouillage 6. Système
de porte rotative 7. Plaque inférieure de protection en acier – en acier
embouti 8. Guidage linéaire – avec bloc coulissant
| CODE | Un | B | C | D | Kg |
|---|---|---|---|---|---|
| PFR 71/545 | 1000 | 450 | 505 | 405 | 28,0 |
| PFR 71/650 | 1200 | 500 | 555 | 455 | 32,0 |
| PFR 71/S | - | - | - | - | - |
