Protecteur Mortaiseuse PST01/240
Article caractérisé par la réversibilité verticale du système de support, pour une installation facile sur les machines les plus différentes. Disponible en deux dimensions.
Protège l’opérateur du contact direct avec les pièces mobiles alternées de la glissière verticale et de la projection de copeaux.
Grâce à sa réversibilité, il peut être fixé sur le flanc droit ou gauche de la base, en plus du groupe de support haut ou bas. Équipé d’un bouclier monolithique entièrement transparent. Complet avec micro-interrupteur de sécurité.
-Remarque : spécifiez le côté de montage en ajoutant le suffixe : /DX = Droite – /SX = Gauche.
Complet avec double micro-interrupteur de sécurité.

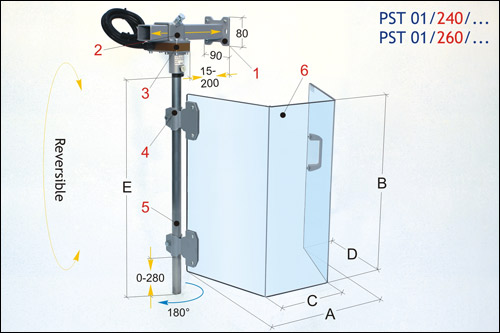

1. Étrier d’ancrage de nivellement – en acier
tubulaire 2. Support
de protection réglable en profondeur 3. Boîtier principal du micro-interrupteur de sécurité – rotation à 180° – n. 2 contacts
NF 4. Pinces de fixation réglables du bras de bouclier – en acier
embouti 5. Bras de support de bouclier vertical – en acier
inoxydable tubulaire 6. Bouclier monolithique semi-hexagonal – en plastique épais, résistant aux chocs et à l’huile
CODE | Un | B | C | D | E | Kg |
---|---|---|---|---|---|---|
PST 01/240/... | 400 | 400 | 200 | 250 | 600 | 7,7 |
PST 01/260/... | 400 | 600 | 200 | 250 | 800 | 8,9 |
