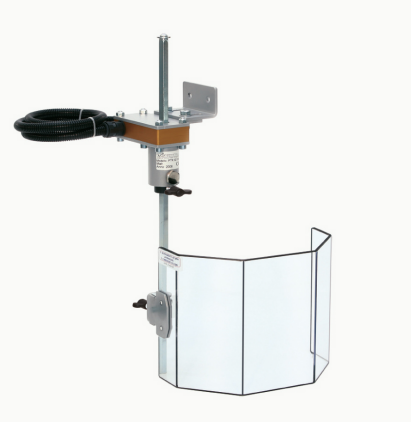

Protecteur Perceuse PTR02/180
Solide et polyvalent, le seul avec un double réglage du bouclier.
Convient pour une installation sur des perceuses traditionnelles, des pantographes et des machines similaires.
Protège l'opérateur du contact frontal direct avec les pièces de la broche en rotation et des projections de copeaux et de lubrifiant/liquide de refroidissement. Se fixe sur le côté gauche de la machine.
Le bouclier semi-octogonal peut être réglé verticalement grâce à deux systèmes : le groupe bouclier-bras, réglable par le groupe microrupteur (point 4), et le bouclier, réglable par le bras (point 5).
La pince de support de bouclier peut être placée à l'intérieur (point 7) ou à l'extérieur (point 8), permettant une large plage de réglage horizontal.
Complet avec micro-interrupteur de sécurité.
1. Étrier d'ancrage – en acier embouti
2. Boîtier principal du microrupteur de sécurité – rotation à 180° – n. 2 contacts NF
3. Bras vertical de support du blindage – en acier hexagonal
4. Bouton de réglage bras-blindage par rapport au groupe de microrupteurs
5. Bouton de réglage du blindage par rapport au bras de support
6. Blindage semi-octogonal – en polycarbonate
| CODE | UN | B | C | Kg |
|---|---|---|---|---|
| PTR 02/130 | 230 | 130 | 115 | 2,5 |
| PTR 02/180 | 230 | 180 | 115 | 2,6 |
