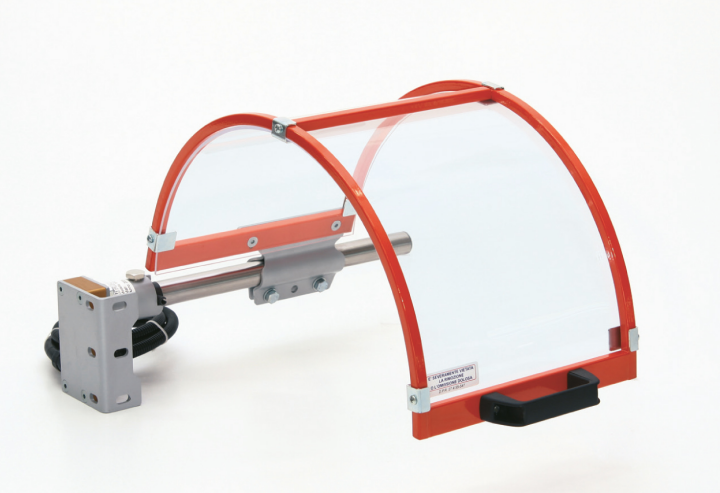

Protecteur Tour PTO01/400
Capot de sécurité classique équipé d’un bouclier en acier. Le seul positionnable jusqu’à proximité de la tête de la machine. Disponible en différentes dimensions.
Documents
Protecteur de sécurité de mandrin pour tour PTO 01/400 - avec bouclier en acier Bouclier Ø 400 H 235 mm - avec micro-interrupteur de sécurité.
Protège l’opérateur du contact direct avec la partie supérieure du mandrin du tour et de la projection de lubrifiant-liquide de refroidissement.
Fixation frontale et latérale à la base. Équipé d’un bouclier semi-circulaire, réglable jusqu’à proximité de la poupée de la machine.
1. Support de fixation frontal et latéral
2. Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – n. 2 contacts NF
3. Pince de raccordement de bouclier avec bras de support – en acier embouti
4. Structure de bouclier – en acier tubulaire
5. Bouclier thermoformé – en matière plastique résistante aux chocs et à l’huile
Dimensions PTO 01/400 :
A : 400mm
B : 235mm
C : 230mm
D : 0-150mm
Poids : 4.1 kg
| CODE | A | B | C | D | Kg. |
|---|---|---|---|---|---|
| PTO 01/300 | 300 | 200 | 180 | 0-215 | 3,6 |
| PTO 01/400 | 400 | 235 | 230 | 0-150 | 4,1 |
| PTO 01/500 | 500 | 235 | 280 | 0-150 | 4,4 |
| PTO 01/600 | 600 | 235 | 330 | 0-150 | 4,7 |
