Protecteur Tour PTO06/500
Garde de sécurité équipée d’un bouclier à cadre en acier. Positionnable jusqu’à la tête de la machine.
Le bouclier, plié à 100°, le rend particulièrement adapté aux petits tours de même conformation. Protège l’opérateur du contact direct avec la partie supérieure du mandrin de tour et de la projection de lubrifiant-liquide de refroidissement.
Dessus, frontalement et latéralement attachable à la base. Equipé d’un bouclier, réglable jusqu’à la tête de la machine.
Complet avec micro-interrupteur de sécurité.

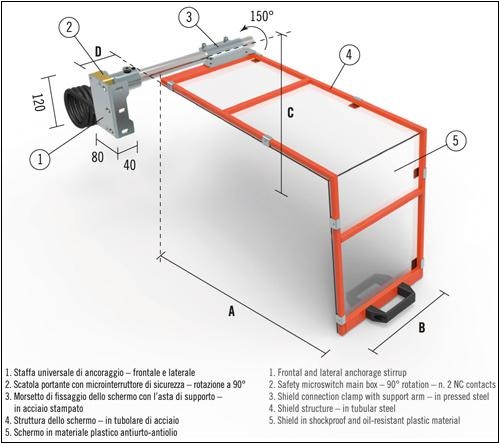

1. Étrier d’ancrage
frontal et latéral 2. Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – n. 2 contacts
NF 3. Pince de raccordement de bouclier avec bras de support – en acier
embouti 4. Structure de bouclier – en acier
tubulaire 5. Bouclier – en matière plastique résistante aux chocs et à l’huile
| CODE | Un | B | C | D | Kg. |
|---|---|---|---|---|---|
| Prise de force 06/300 | 300 | 200 | 180 | 0-215 | 3,8 |
| Prise de force 06/400 | 400 | 235 | 230 | 0-150 | 4,1 |
| Prise de force 06/500 | 500 | 235 | 280 | 0-150 | 4,4 |
| Prise de force 06/600 | 600 | 235 | 330 | 0-150 | 4,7 |
