Protecteur Tour PTO21/S
Bouclier coulissant pour tour de grandes dimensions, conçu pour être fixé sur la tête de la machine, rendant toute la structure de la protection stable.
Protège l’opérateur du contact frontal direct avec les composants rotatifs du mandrin et de la projection de copeaux et de lubrifiant-liquide de refroidissement. La caractéristique principale est le bouclier coulissant inclus dans une structure en aluminium solide et légère, équipé de quatre points d’ancrage sur la tête de la machine, permettant de maintenir le bouclier en position de surplomb.
Le bouclier coulissant a un large visuel fabriqué avec un matériau spécial, adapté pour être utilisé pour les gardes de sécurité.
Disponible en différentes tailles, jusqu’à un mandrin Ø de 800-1200 mm. Complet avec micro-interrupteur de sécurité.
La structure peut également être personnalisée pour des mandrins beaucoup plus grands.

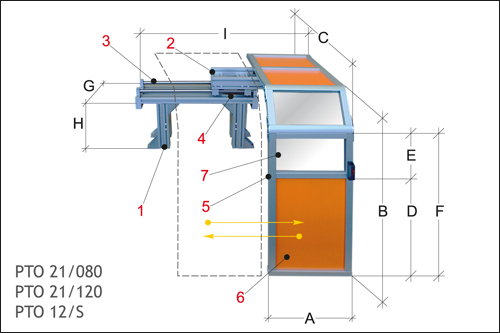

1. Structure de support avec guides
en acier 2. Chariot coulissant avec roulements
3. Double guide en acier pour le glissement du
chariot 4. Microrupteur
verrouillé 5. Cadre amovible en
aluminium 6. Panneau
de protection en tôle d’acier 1. Bouclier de protection transparent en polycarbonate
| CODE | Un | B | C | D | E | F | G | H | Je | Kg |
|---|---|---|---|---|---|---|---|---|---|---|
| Prise de force 21/080 | 550 | 1000 | 1000 | 518 | 282 | 800 | 300 | 390-590 | 930-1490 | - |
| Prise de force 21/120 | 550 | 1500 | 1400 | 918 | 282 | 1200 | 300 | 390-590 | 930-1490 | - |
| Prise de force 21/S | - | - | - | - | 282 | - | 300 | - | - | - |
