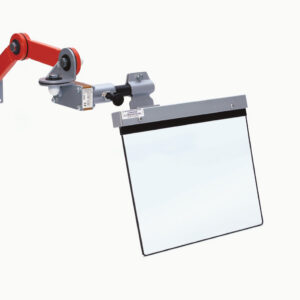

Protecteur Presse PBF10/350
Protège-bras articulé universel à frottement, avec sens d’ouverture réversible. Pratique et immédiatement réglable. Conçu pour les changements fréquents de fonctionnement.
Protège l’opérateur du contact direct avec des pièces dangereuses séparées frontalement par le bouclier.

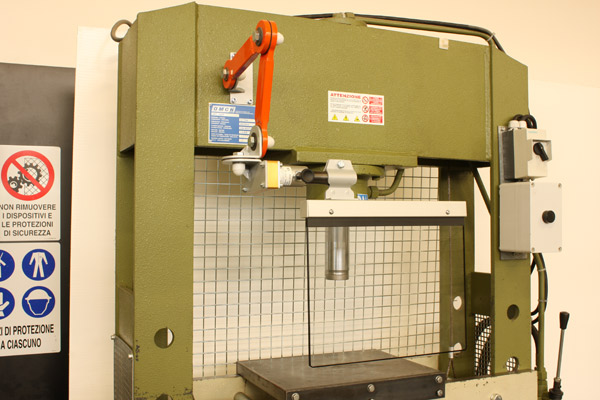

Fixation frontale à la machine. Equipé d’un large bouclier d’ouverture réversible « visibilité » : vertical ou horizontal et gauche ou droite, avec pommeau de déverrouillage de position. Équipé d’un micro-interrupteur de sécurité.
-Remarque : spécifiez le côté de montage en ajoutant le suffixe : /DX = Droite – /SX = Gauche -Accessoires
disponibles : PBA 01/190 – PBA 01/325 – PBA 02/325

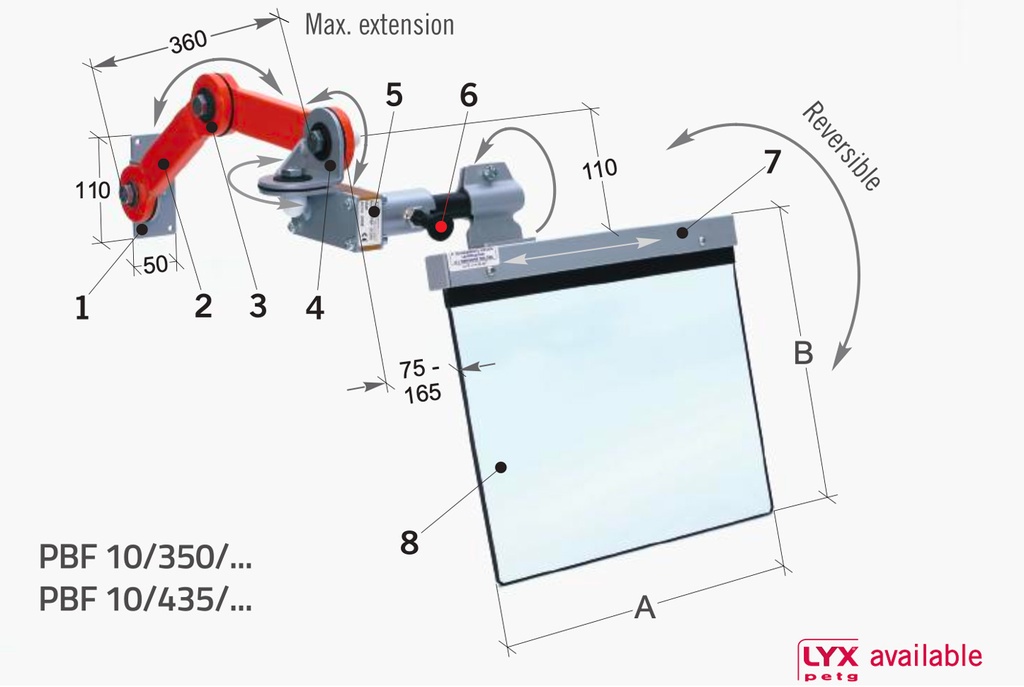

1. Étrier d’ancrage angulaire – en acier
embouti 2. Bras articulés – en tube d’acier
3. Articulation de frottement avec disque
de friction 4. Jonction angulaire pour le retournement vertical du bouclier
5. Boîtier principal avec rotation à 180° et micro-interrupteur de sécurité avec n. 2 contacts
NF 6. Bouton de déverrouillage de l’ouverture du bouclier
7. Structure de bouclier – en profilé
d’aluminium 8. Bouclier – en plastique résistant aux chocs et à l’huile
| CODE | Un | B | Kg |
|---|---|---|---|
| PBF 10/350/... | 350 | 300 | 5,5 |
| PBF 10/435/... | 400 | 350 | 5,8 |
