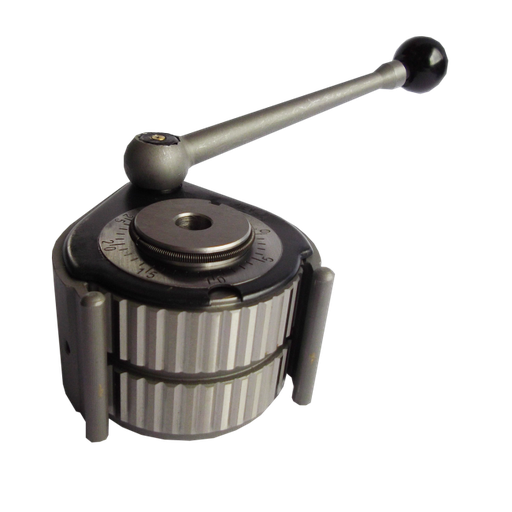

Cette tourelle permet un temps de changement d'outil sur les tours nettement plus rapide qu'avec une tourelle carrée standard, mais surtout garantit une précision de positionnement de 0,01mm.

Capot de sécurité à ouverture verticale à fixer sur la tête de la machine.

Poinçon type Amada neuf Arrow référence 1281 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 85°
Rayon : 0,8 mm
Dimensions utiles : 805 x 26 x 104,65 mm
Poids : 15,1 kg

Élément spécifique multi-réglable, à installer sur le chariot longitudinal.

Combiné avec la protection de sécurité du mandrin, permet une excellente protection de l’opérateur.

Poinçon type Amada neuf Arrow référence 1162 Lg 835
Résistance maxi : 40 T/m
Angle : 60°
Rayon : 0,8 mm
Dimensions utiles : 835 x 36 x 85 mm
Poids : 11,7 kg

Poinçon type Amada neuf Arrow référence 1084 Lg 805 Fractionné
Résistance maxi : 50 T/m
Angle : 88°
Rayon : 0,6 mm
Dimensions utiles : 805 x 27 x 94,40 mm
Poids : 8,6 kg

Capot de sécurité à ouverture verticale à fixer sur la tête de la machine.

Poinçon type Amada neuf Arrow référence 1082 Lg 415
Résistance maxi : 45 T/m
Angle : 88°
Rayon : 0,8 mm
Dimensions utiles : 415 x 66 x 104,65 mm
Poids : 10,5 kg

Poinçon type Amada neuf Arrow référence 1283 Lg 805 Fractionné
Résistance maxi : 150 T/m
Angle : 60°
Rayon : 10 mm
Dimensions utiles : 805 x 32 x 115 mm
Poids : 21,9 kg

Buse sur support magnétique déportée de la commande.
Buse tubulaire orientable longueur 280 mm fixée sur base magnétique Ø 40
Tuyau de jonction entre la base magnétique et l'unité de contrôle : 1m
Unité de contrôle montée sur support à visser (embase magnétique en option)
Réservoir de 1 L fourni.

Poinçon type Amada neuf Arrow référence 1055 Lg 805 Fractionné
Résistance maxi : 50 T/m
Angle : 30°
Rayon : 0,5 mm
Dimensions utiles : 805 x 26 x 105 mm
Poids : 11,6 kg

Le dispositif de sécurité d’enroulement pour les barres d’avancement du tour est composé de deux unités de rouleaux auto-enroulables, avec un filetage résistant à la déchirure et à l’huile. Conçu pour protéger l’opérateur de l’avancement des barres de la machine.

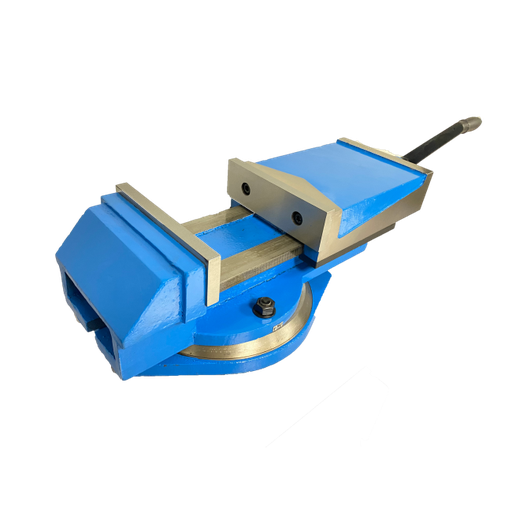

Etau de fraisage ARROW type MVA200

Poinçon type Amada neuf Arrow référence 1193 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 30°
Rayon : 0,6 mm
Dimensions utiles : 805 x 26 x 104 mm
Poids : 13,4 kg

Poinçon type Amada neuf Arrow référence 1063 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 88°
Rayon : 0,8 mm
Dimensions utiles : 805 x 26 x 104,65 mm
Poids : 15,1 kg

Ce dispositif permet de placer la clé de la broche du tour en toute sécurité.
Il ne peut être fixé que sur la machine. Équipé d’un boîtier pour la clé de broche et d’un capteur inductif qui empêche le moteur du tour de démarrer lorsque la clé n’est pas en place. Également équipé d’un bouton-poussoir d’urgence et d’un voyant d’avertissement en cas d’absence de clé.

L’article est livré complet avec un kit de bagues (kit composé de trois bagues : Ø10mm, Ø12mm et Ø14mm).

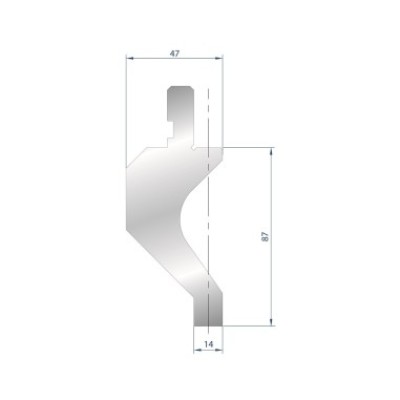

Résistance maxi : 50 T/m
Dimensions utiles : 830 x 47 x 87 mm
Largeur de la base : 14 mm
Poids : 16 kg

Poinçon type Amada neuf Arrow référence 1191 Lg 835
Résistance maxi : 60 T/m
Angle : 60°
Rayon : 0,8 mm
Dimensions utiles : 835 x 32 x 115 mm
Poids : 15,2 kg

Poinçon type Amada neuf Arrow référence 1289 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 30°
Rayon : 3 mm
Dimensions utiles : 805 x 26 x 104 mm
Poids : 14,2 kg

Poinçon type Amada neuf Arrow référence 1178 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 26°
Rayon : 0,8 mm
Dimensions utiles : 805 x 26 x 117 mm
Poids : 14,6 kg

Poinçon type Amada neuf Arrow référence 1081 Lg 805 Fractionné
Résistance maxi : 60 T/m
Angle : 88°
Rayon : 0,8 mm
Dimensions utiles : 805 x 36 x 66,65 mm
Poids : 9,3 kg

Poinçon type Amada neuf Arrow référence 1268 Lg 805 Fractionné
Résistance maxi : 50 T/m
Angle : 88°
Rayon : 0,25 mm
Dimensions utiles : 805 x 55 x 104,6 mm
Poids : 20 kg

Poinçon type Amada neuf Arrow référence 1172 Lg 805 Fractionné
Résistance maxi : 50 T/m
Angle : 85°
Rayon : 0,8 mm
Dimensions utiles : 805 x 55 x 104,6 mm
Poids : 19,7 kg
