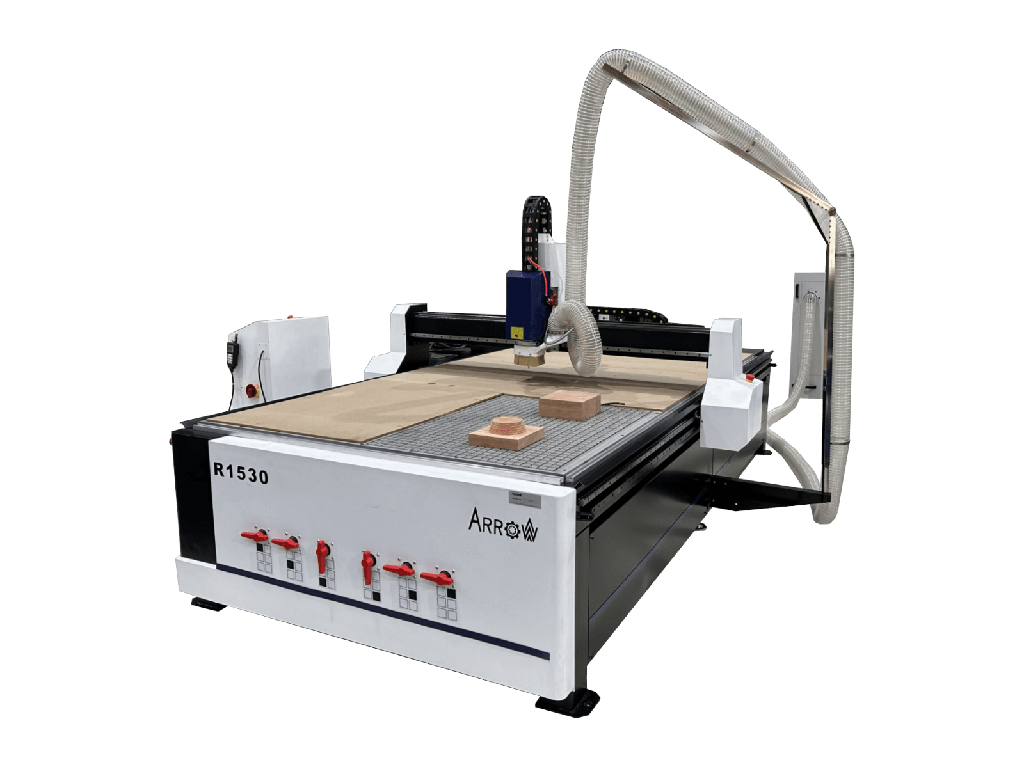

Router ARROW R1530
Centre d'usinage vertical neuf ARROW type R1530

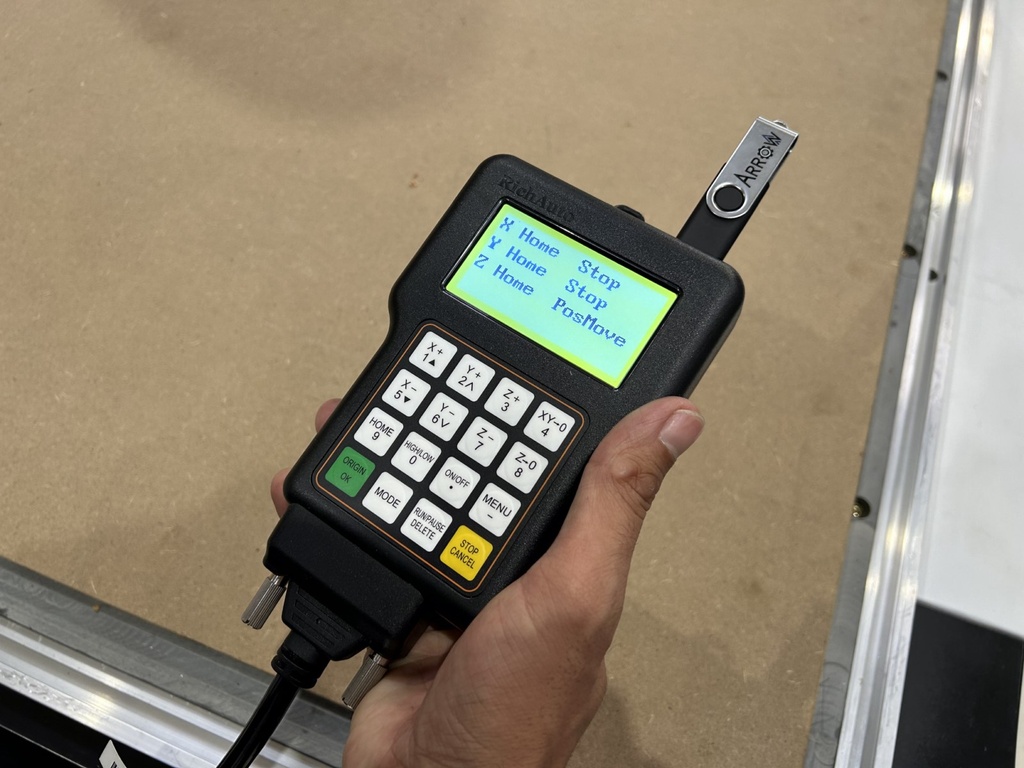

Manette de pilotage DSP A11
Logiciel de pilotage UCANCAM
Courses 1500x3000x150mm
Electrobroche 24.000tr.min / 3Kw avec refroidissement par eau
Manivelle électronique déportée

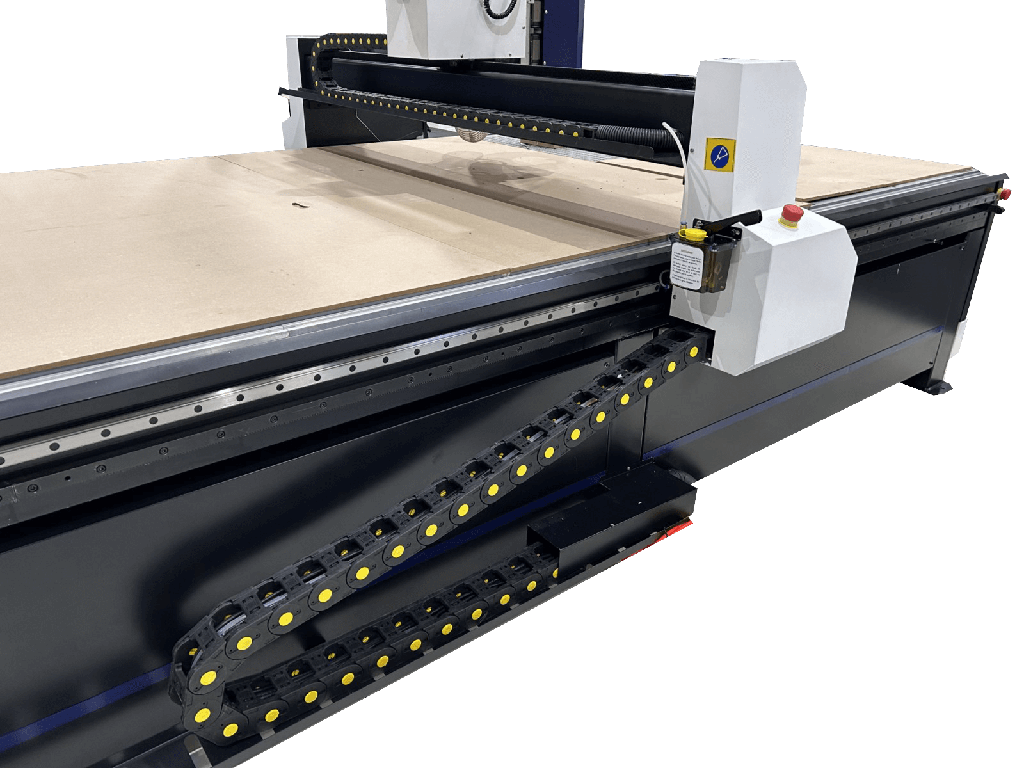

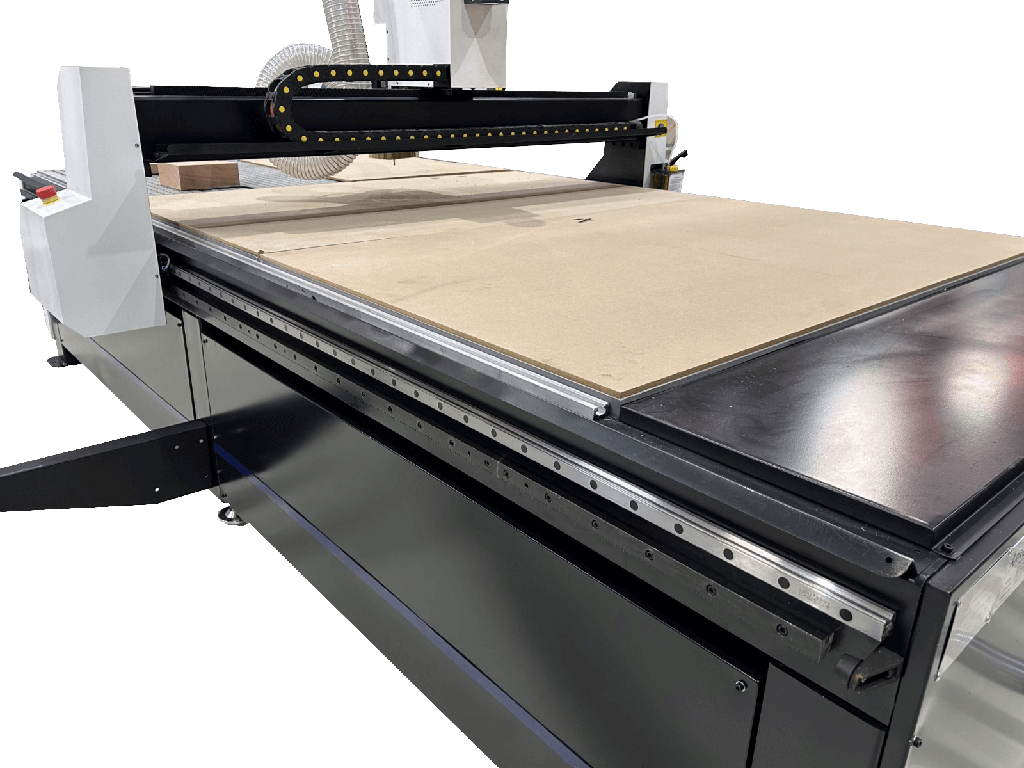

Déplacements X/Y/Z sur guidages linéaires
Entraînement X/Y par pignons / crémaillères
Entraînement axe Z par vis à billes

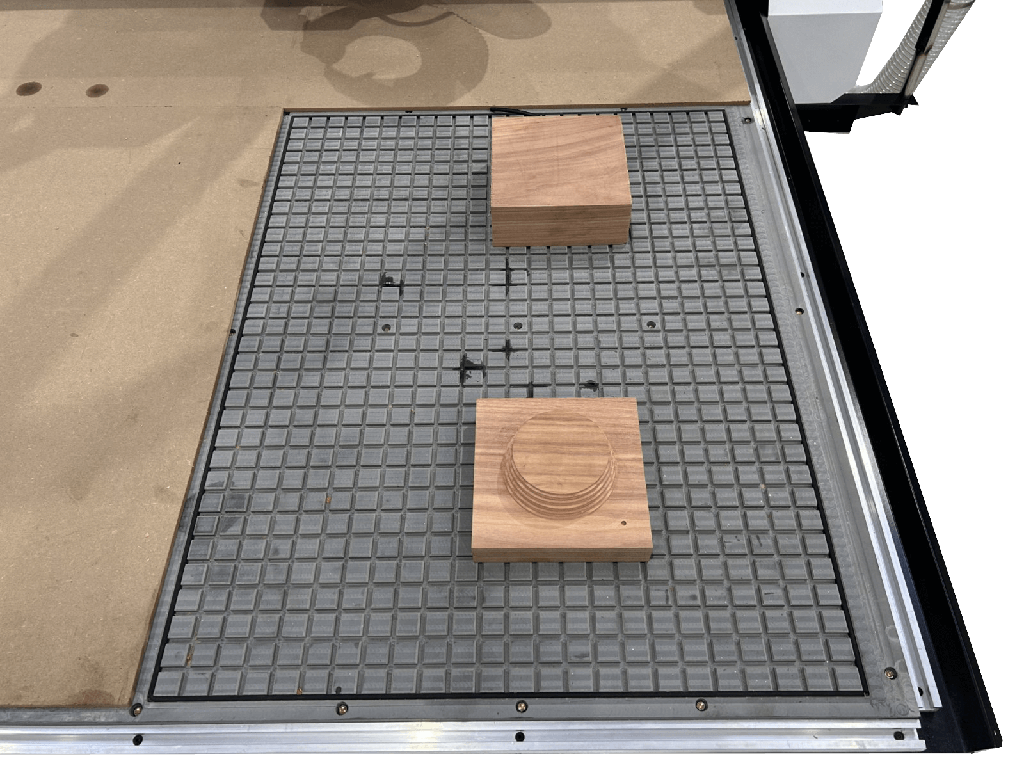

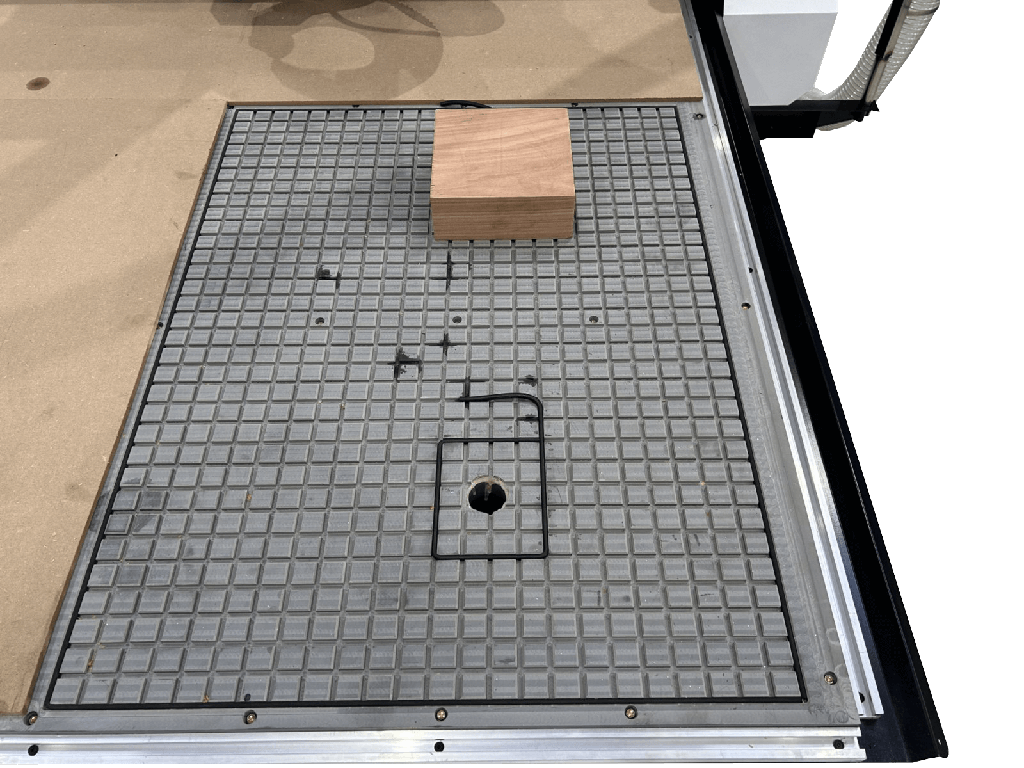

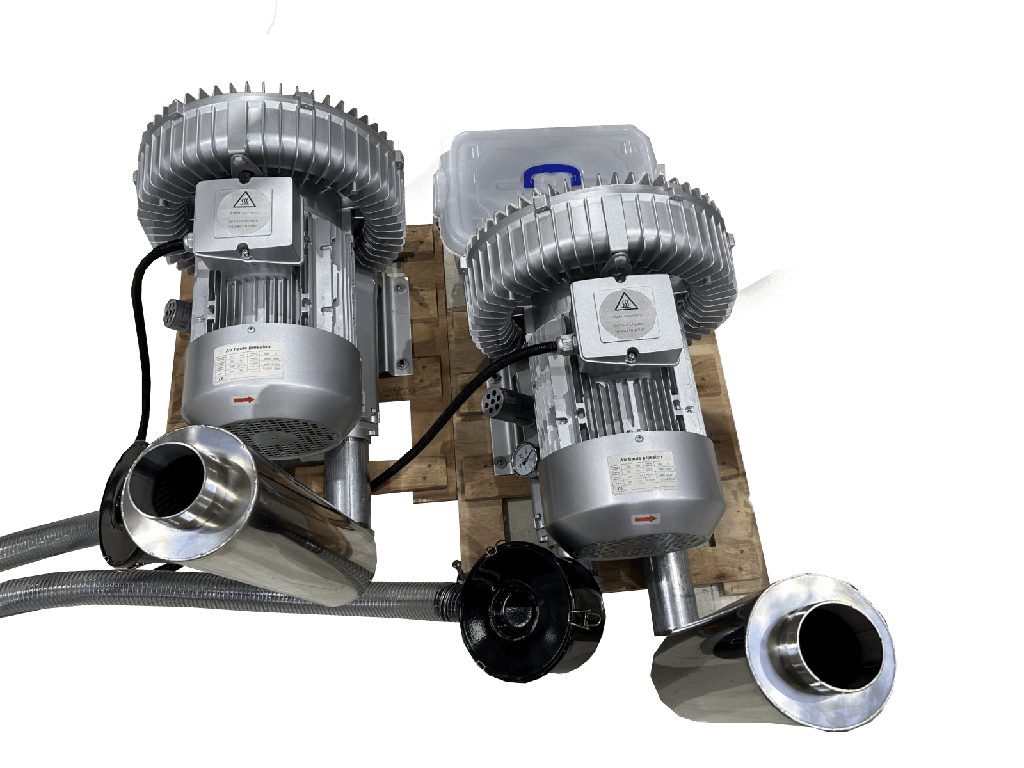

Table à dépression multizones avec pompe 7,5Kw

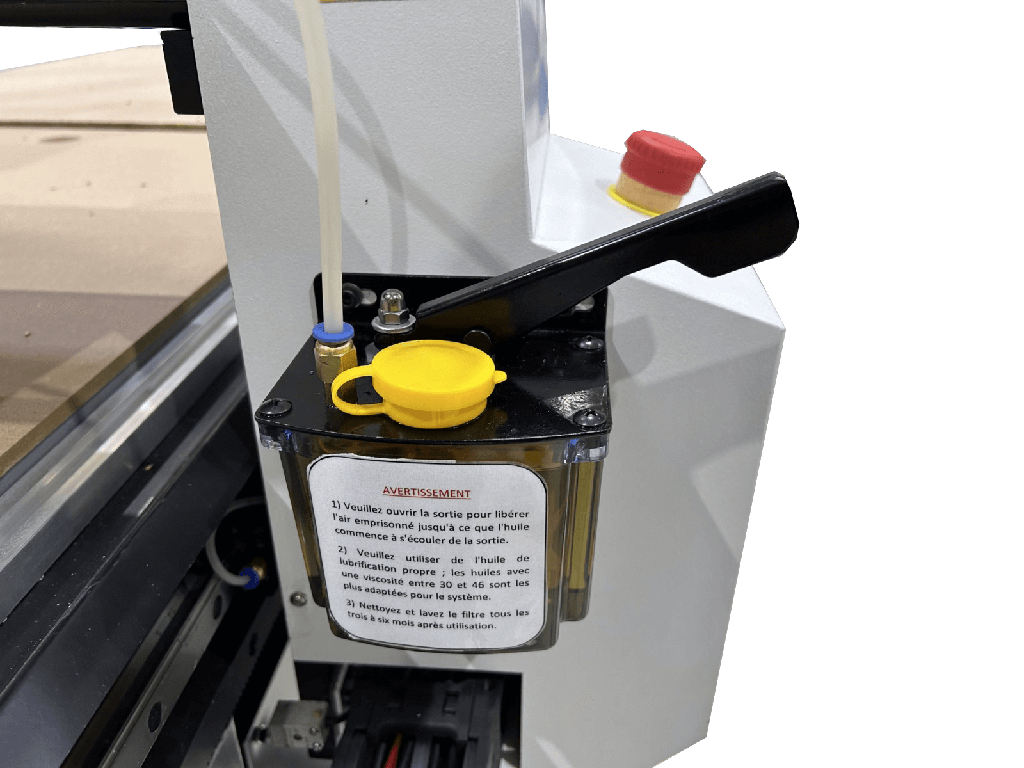

Graissage centralisé manuel des axes

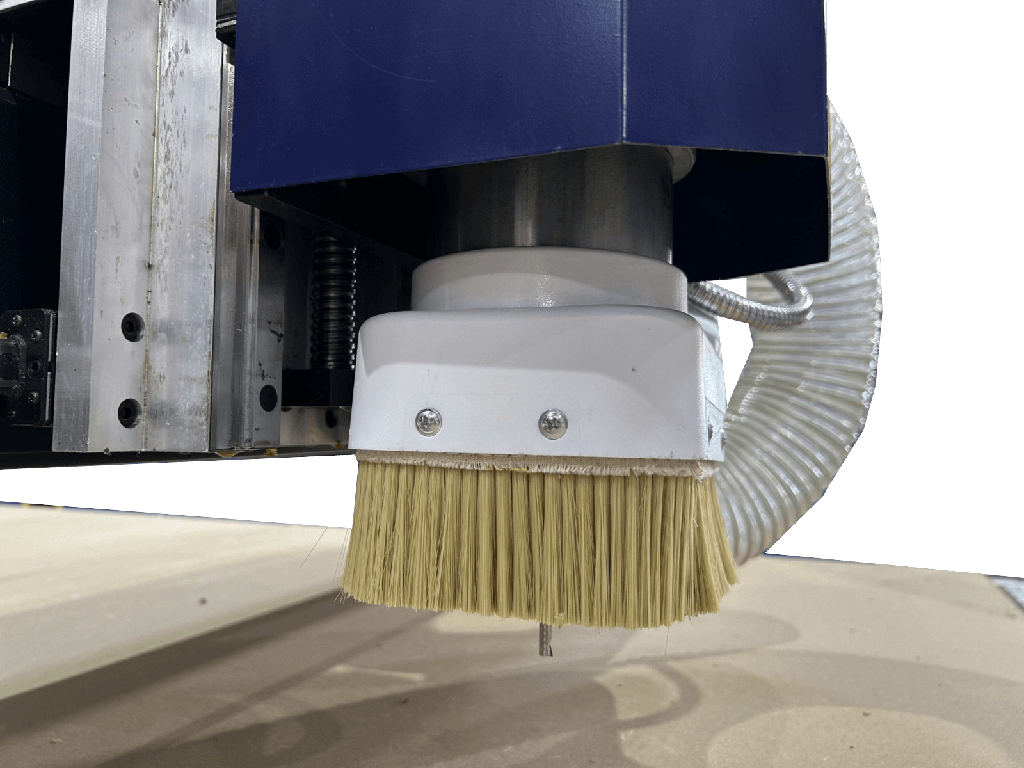

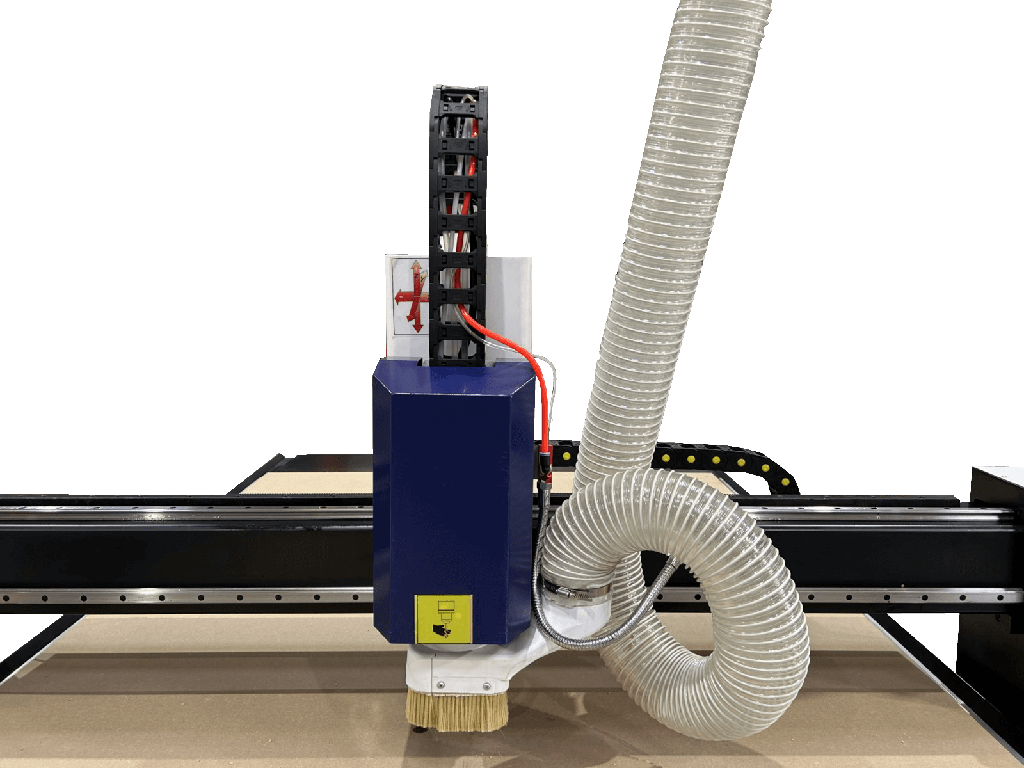

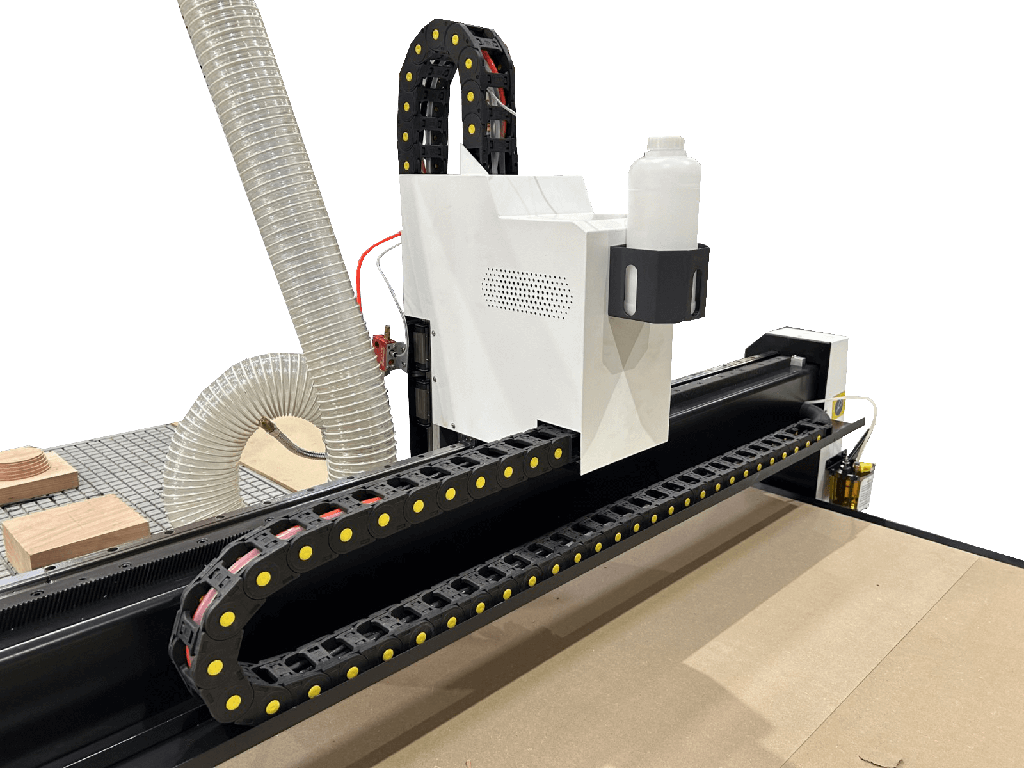

Cartérisation de la broche avec tuyau
Machine conforme aux normes CE

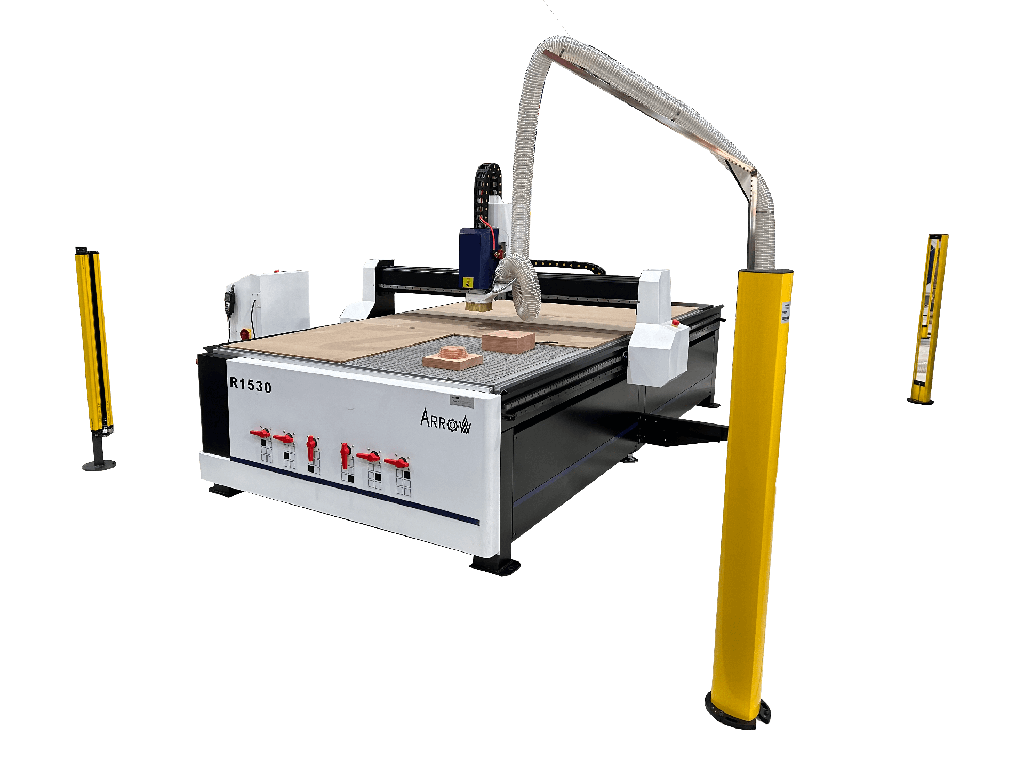

Barrières immatérielles avec émetteur / récepteur et jeu de 3 miroirs
Documents
Router à commande numérique ARROW Type R1530 :
Machine polyvalente permettant la découpe et le fraisage à haute vitesse dans les matières composites, non ferreuses, bois et dérivés. Châssis mécano-soudés robustes et rigides, guidages des éléments mobiles sur rails à billes de précisions, broches refroidies par liquide et déplacements via réducteurs à pignons + crémaillères hélicoïdales.
Six dimensions de table disponibles en version standard et dimensions spéciales sur demande.
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
- Machine intuitive adaptée aux nouveaux usagers
- Machine polyvalente adaptée à tout type d'usinage sur matériaux non-ferreux
| Course longitudinale (X) (mm) | 1550 |
| Course transversale (Y) (mm) | 3000 |
| Course verticale (Z) (mm) | 200 |
| Broche d'usinage (kW/V-Hz) | 4,5 / 380-50 |

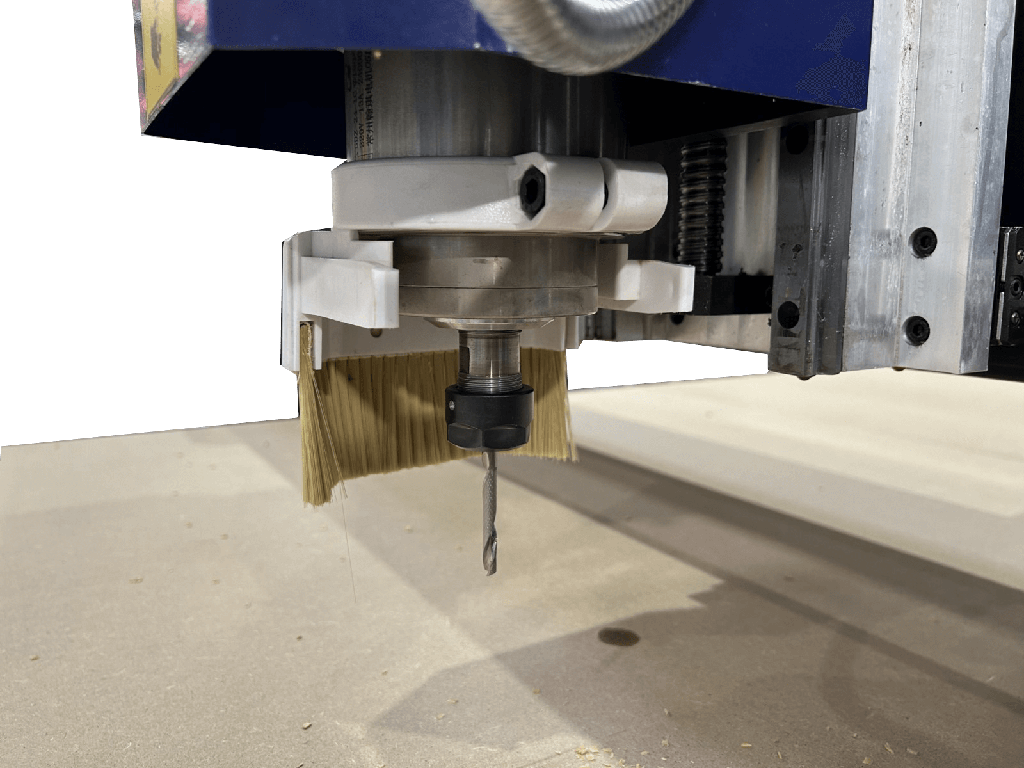

| Type de nez de broche (mandrin à pinces) | ER25 |
| Plage de vitesses de rotation (tr/min) | 0 à 24 000 |
| Vitesse d'avance rapide (m/min) | 30 |

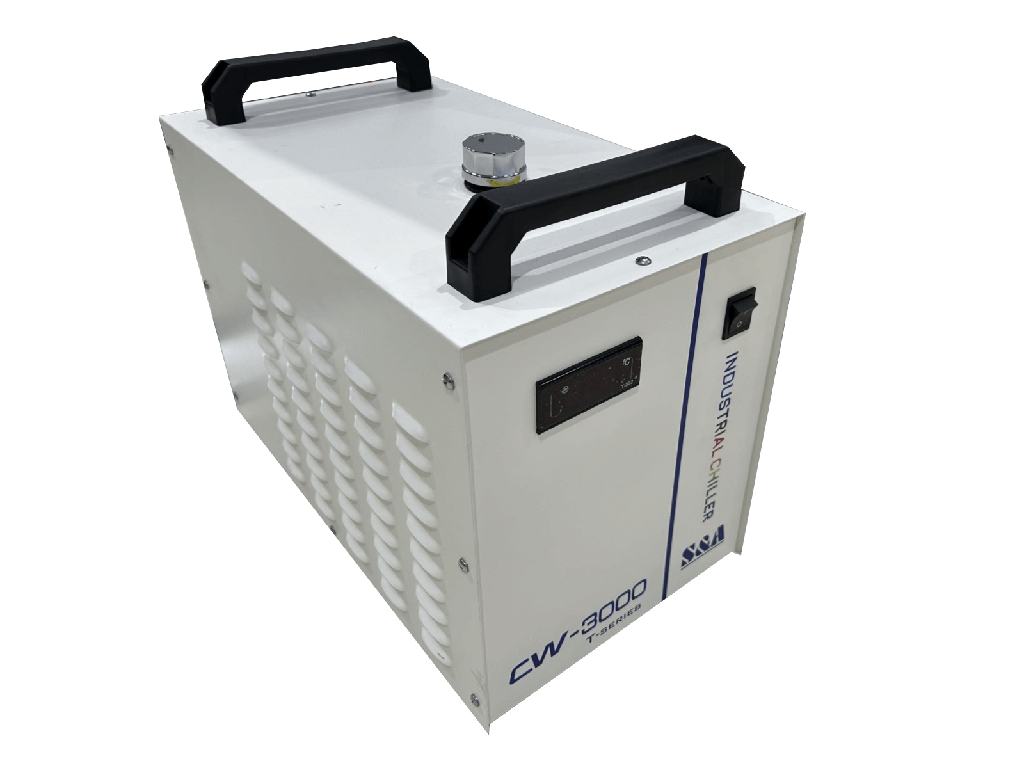

| Refroidissement de broche | Eau |
| Hauteur max sous la traverse (mm) | 200 |
| Déplacement portique sur le châssis | Vis à billes de précision + pignons crémaillères |
| Déplacement axe Z | Vis à billes de précision + pignons crémaillères |
| Dimensions de la table (mm) | 3700 x 2300 x 1600 |
| Poids (kg) | 1500 |
| Débit max de pompe (m³/h) | 560 (2 pompes) |
| Barrière de protection immatérielle CE ou enceinte grillagée | En standard |
| Console de pilotage RichAuto Type A11 | En standard |
| Collecteur de broche avec branchement direct aspiration tuyau Ø100 | En standard |

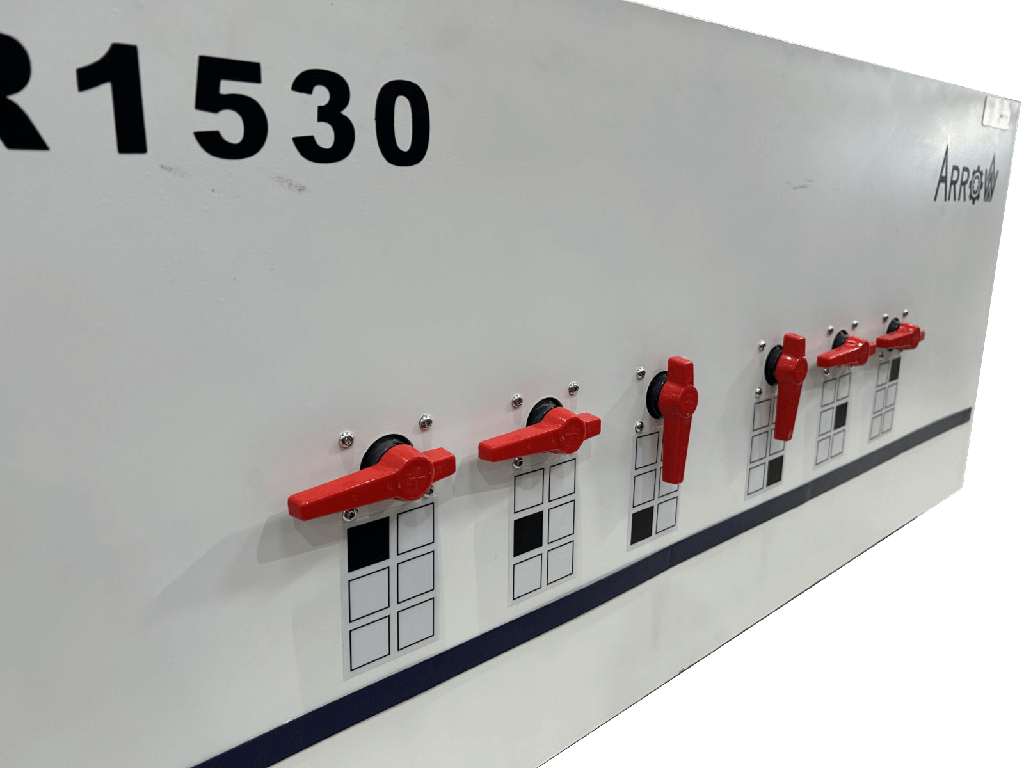

| Table à dépression multi-zones sélectionnables indépendamment | En standard |
| Dispositif de graissage centralisé manuel des rails et vis | En standard |
| Documentation technique en français | En standard |
| Certificat de conformité CE | En standard |
| Servomoteurs Panasonic sur les 3 axes | En option |
| Aspiration de copeaux centralisée + tuyau Ø100 | En option |
| Logiciel CFAO Type Edit 2D | En option |
| Broche HSD 6 kW | En option |
