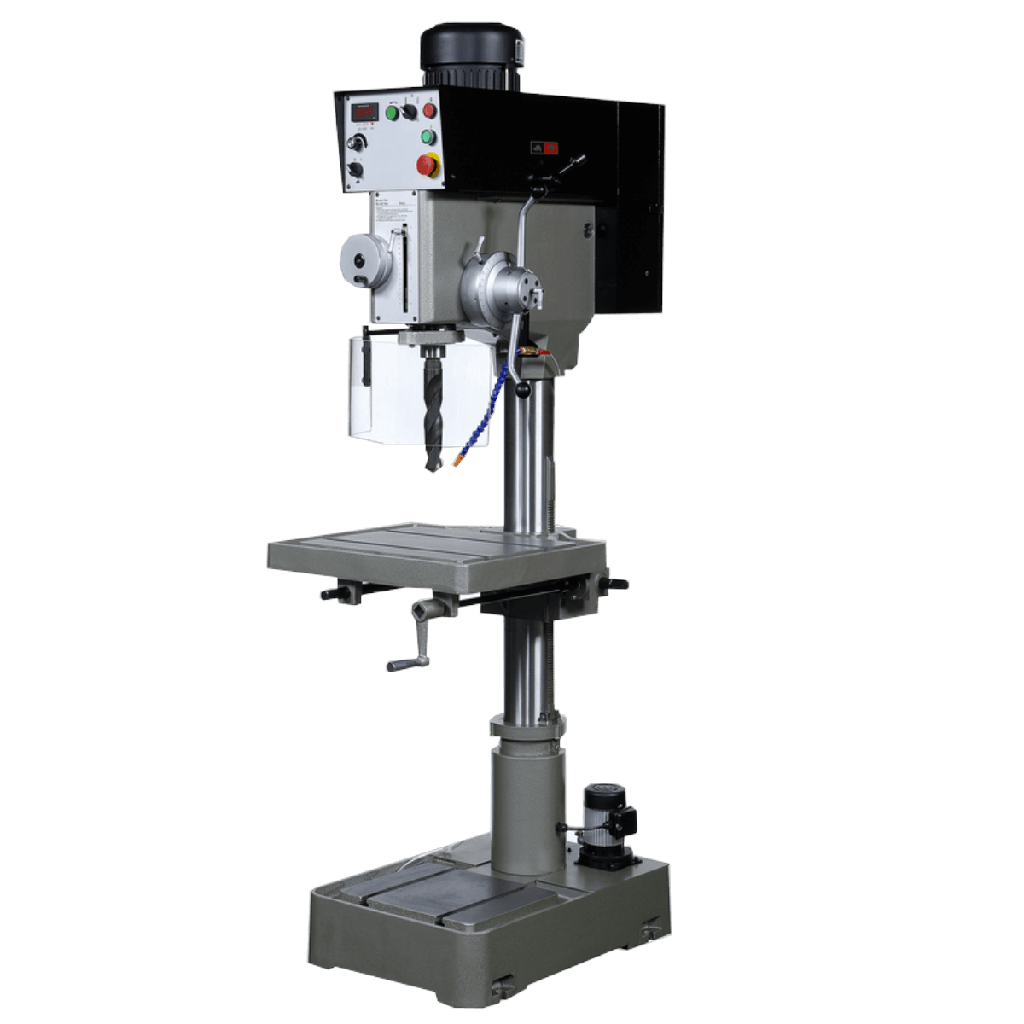

Perceuse a colonne ARROW P40AV
Perceuse à colonne neuve ARROW type P40AV
Capacité de perçage Ø40mm
Capacité de taraudage M24
Broche en CM4 avec une course de fourreau de 155 mm
Vitesse de rotation de 65 à 2000tr/min
Transmission par courroie crantée
Variateur de vitesse électronique avec potentiomètre et affichage numérique de la vitesse de rotation
Descente automatique de 0,05 à 0,2mm/tr
Vernier de butée de profondeur avec inversion automatique du sens de rotation de broche pour le taraudage
Montée / baisse manuelle de la table
Large table de travail rainurée, tournante
Moteur de broche 1,5Kw avec 2 gammes
Pompe d'arrosage
Éclairage
Machine conforme aux normes CE avec carter de broche asservi
Documents
Perceuse à colonne avec descente automatique ARROW Type P40AV :
Grâce à sa capacité de perçage jusqu’à 40mm acier et de taraudage M24, cette machine de production à descente automatique saura répondre à toutes vos demandes : perçages lourds, travaux de précision, utilisation intensive, ...
Cette machine se caractérise par :
- Une transmission par courroie crantée entre la sortie du moteur et la broche.
- Un variateur éléctronique avec potentiomètre de réglage de la vitesse de rotation de la broche.
- Un afficheur numérique pour une lecture rapide de la vitesse instantanée de la vitesse de broche
- 3 vitesses d'avances pour la descente automatique (0,2 / 0,1 et 0,05mm/tr)
- 2 gammes de vitesses, selectionnable grâce au levier sur le côté de la tête, pour une bonne répartition du couple
- Une construction mécanique lourde et bien dimensionnée avec un bâti, le tête de percage et le socle en fonte aciérée. la colonne supportant la tête est elle en acier
- Une broche de perçage montée sur des roulements a billes de précisions
- Une large table de travail rainurée et rectifiée, réglable en hauteur via une manette
- Un socle rainuré permettant le bridage de pièce volumineuses. Le socle fait également office de réservoir pour le luiquide de coupe
- Une pompe d'arrosage avec un flexible + buse orientable pour la lubrification lors des operations de percage.
- Un carter de protection mobile et asservi du mandrin percage.
- Un dispositif de taraudage avec butée réglable et retour automatique
Cône de la broche | CM4 |
Capacité de perçage (acier) (mm) | 40 |
Capacité de taraudage (acier) | M24 |
Diamètre du fourreau (mm) | 75 |
Transmission | Courroie crantée |
Course du fourreau de broche (mm) | 150 |
Vitesse de broche (tr/min) | 65 à 2000 |
Nombre de gammes de vitesses de broche | 2 |
Moteur de broche (kW) | 1,5 |
Vitesses d’avances (mm/tr) | 0,2 / 0,1 / 0,05 |
Type de descente | Automatique |
Dimension de la table (mm) | 560 x 470 |
Rainures (larg. x écartement x nb.) (mm) | 16 x 186 x 2 |
Diamètre de la colonne (mm) | 115 |
Distance broche / colonne (mm) | 265 |
Distance nez de broche / table (mm) | 605 |
Alimentation électrique | 380V |
Dimension de la base (mm) | 485 x 685 |
Encombrement (L x l x H) (mm) | 960 x 680 x 1990 |
Poids (kg) | 385 |
Étaux de perçage | En option |
Mandrin de perçage auto-serrant | En option |
Pompe d’arrosage | Standard |
Variateur électronique de vitesse avec affichage | Standard |
Éclairage | Standard |
Butée de profondeur + inversion automatique pour taraudage | Standard |
Deux gammes de vitesses (haute/basse) | Standard |
Descente automatique | Standard |
Table de travail tournante | Standard |
Conformité CE | Standard |
Boîte de forets HSS de 1 à 13mm | En option |
Boîte de forets + tarauds M3 à M12 | En option |
