  2. Rectifieuse plane neuve ARROW type RP2050

Rectifieuse plane neuve ARROW type RP2050

https://odoo.didelon.fr/web/image/product.template/47348/image_1920?unique=6507b09

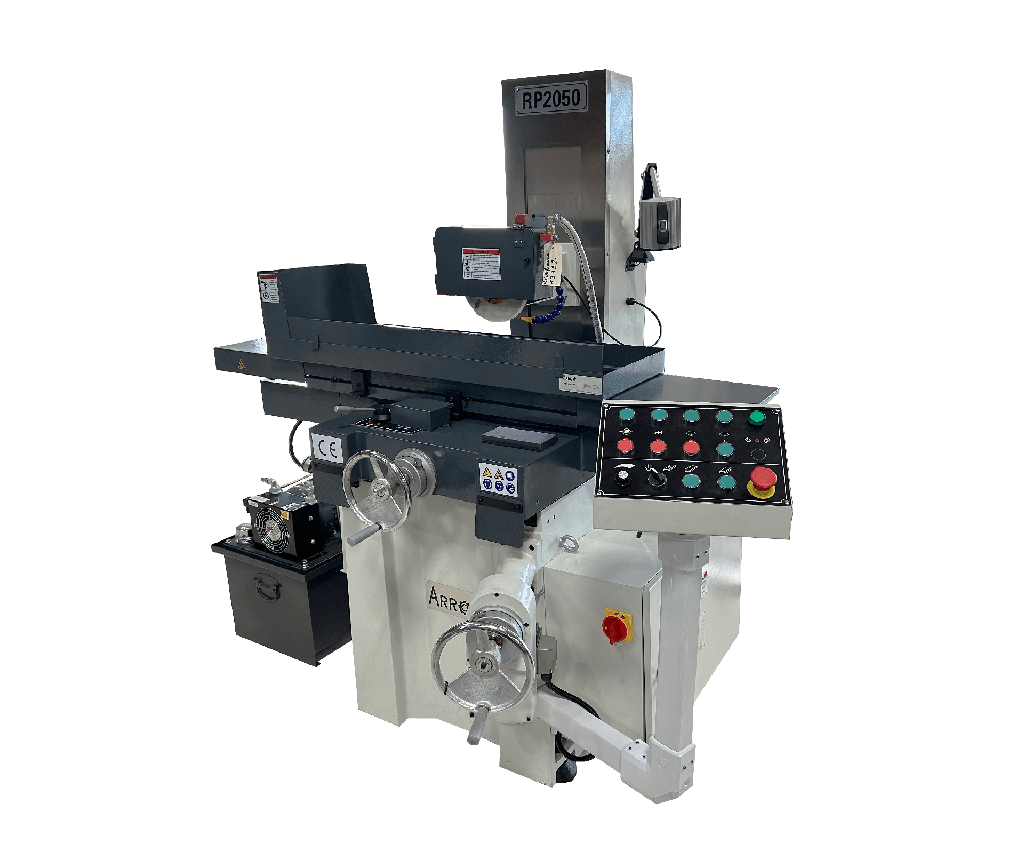

Rectifieuse plane neuve ARROW type RP2050

2 axes automatiques (longitudinal et transversal)
Moteur de montée / baisse sur le vertical
Plateau magnétique permanent dimension 460 x 200mm
Distance axe broche / table: 450mm
Meule Ø 200 x 20 x 31,75mm / 2850tr/min
Bac d'arrosage avec pompe + séparateur magnétique
Dimensions 2050 x 1400 x 1675mm
Poids 1600kg


14,960.00 € 14960.0 EUR 14,960.00 € VAT Excluded

14,960.00 € VAT Excluded

Not Available For Sale

Cette combinaison n'existe pas.

Contactez-nous

Rectifieuse plane col de cygne à meule tangentielle ARROW Type RP2050 :

Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface de 200x460 maxi.

Avec ses 2 axes automatiques, cette machine se caractérise par :

  • Une structure mécanique en bâti fonte. L'ensemble des élements sont en fonte stablisée afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche

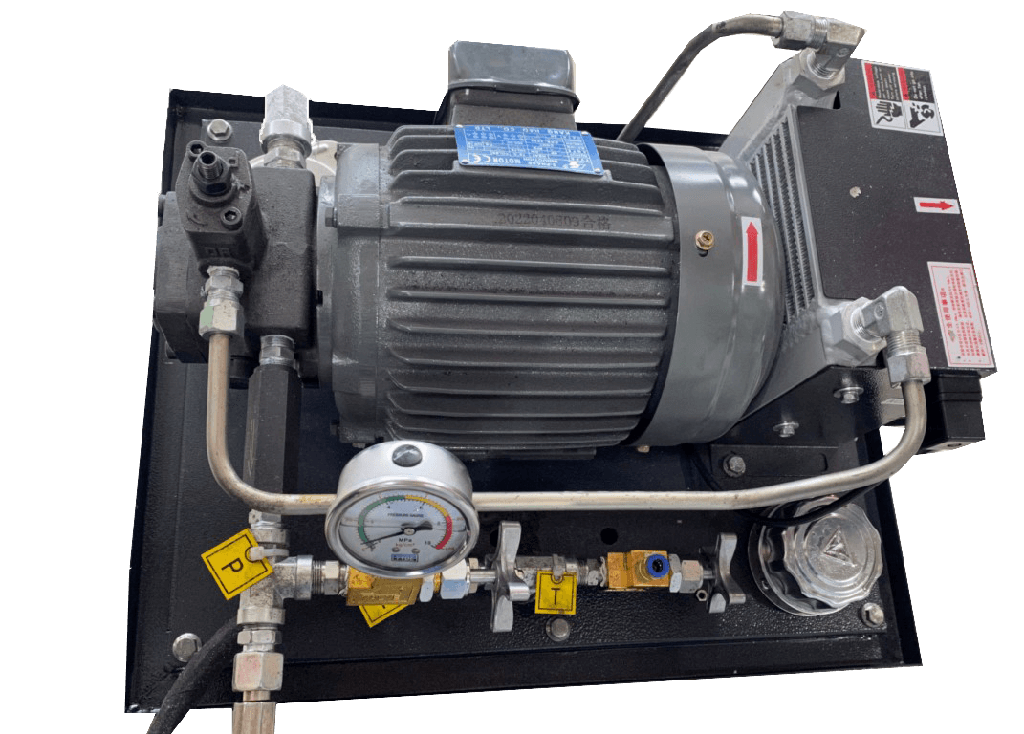

  • L'axe Longitudinal (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable)
  • L'axe transversal (Y) est entrainé par un servomoteur couplé à une vis à billes.
  • L'axe vertical (Z) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe
  • La broche porte meule est montée sur des roulements de précision

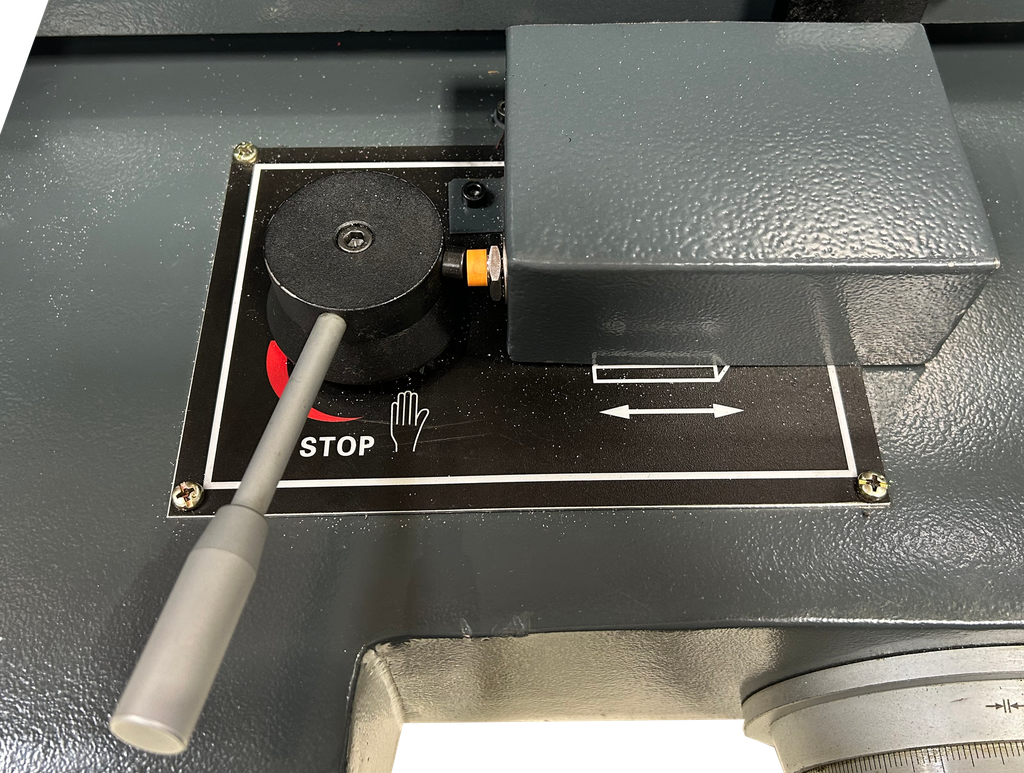

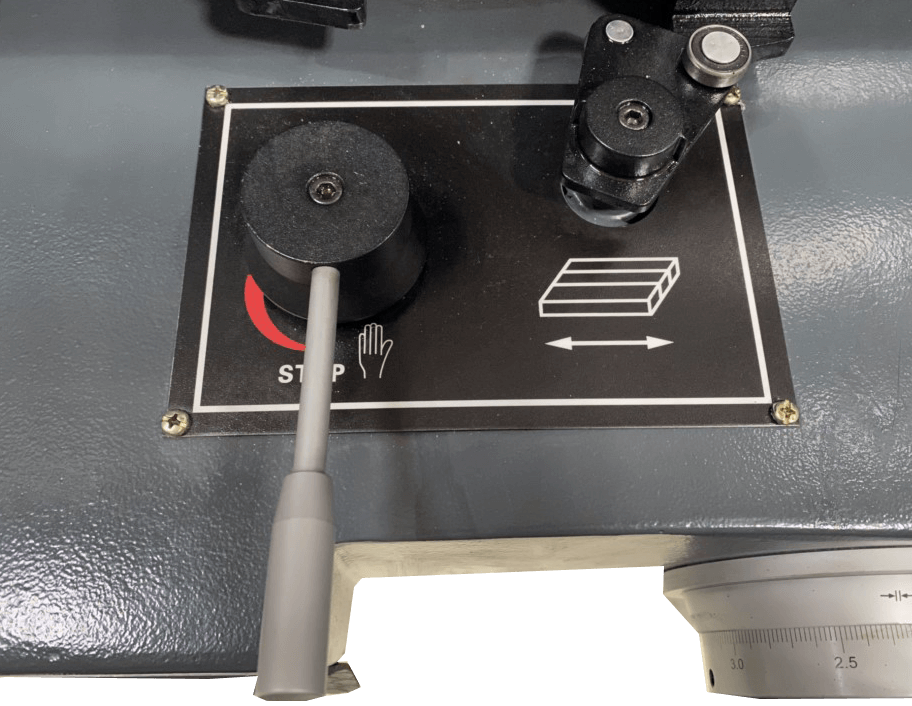

  • Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine.

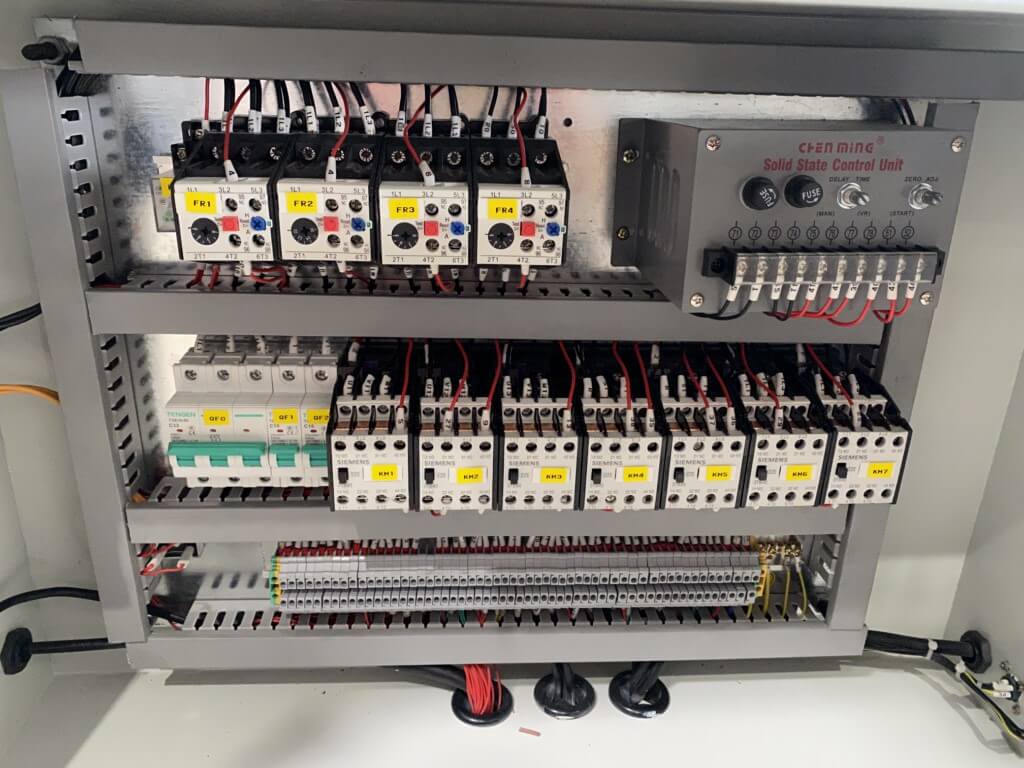

  • Armoire électrique avec des composants siemens

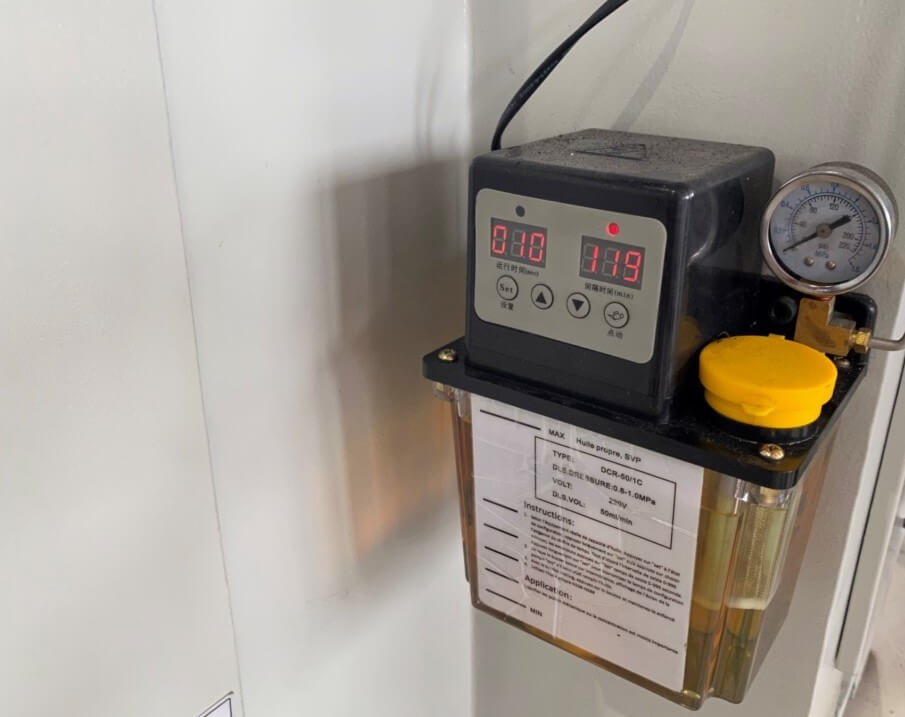

  • Centrale de graissage automatique

Et est équipée de :

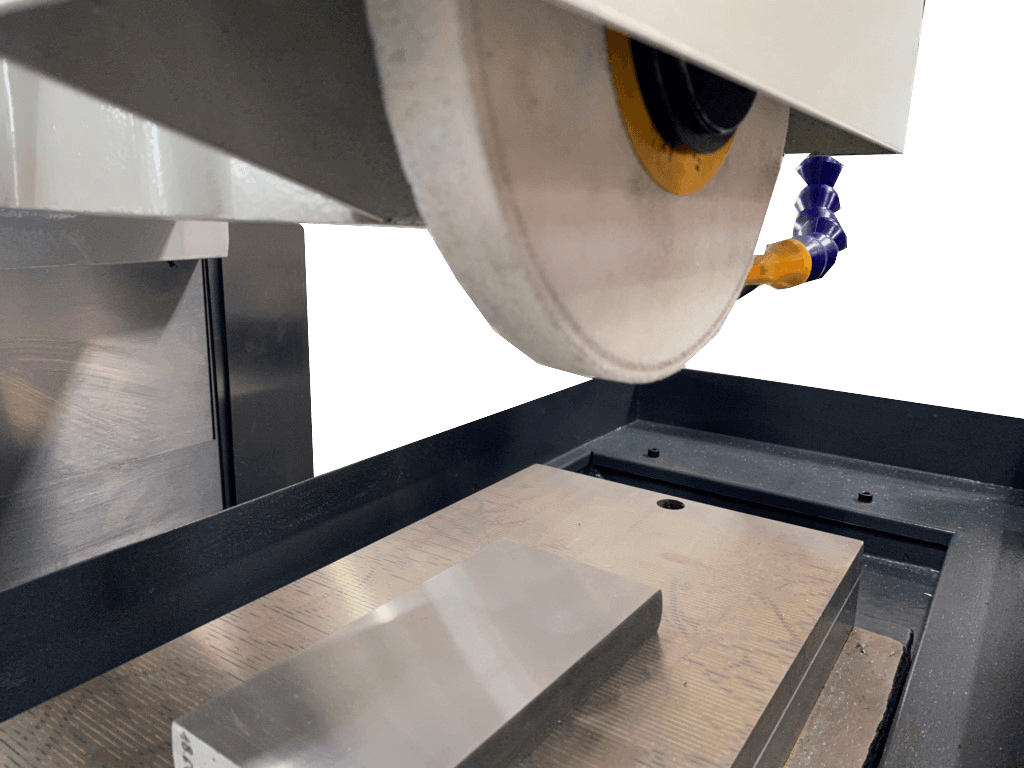

  • Une meule vitrifiée
  • Un flasque porte meule
  • Un exctracteur
  • Un arbre d'équilibrage
  • Un banc d'equilibrage

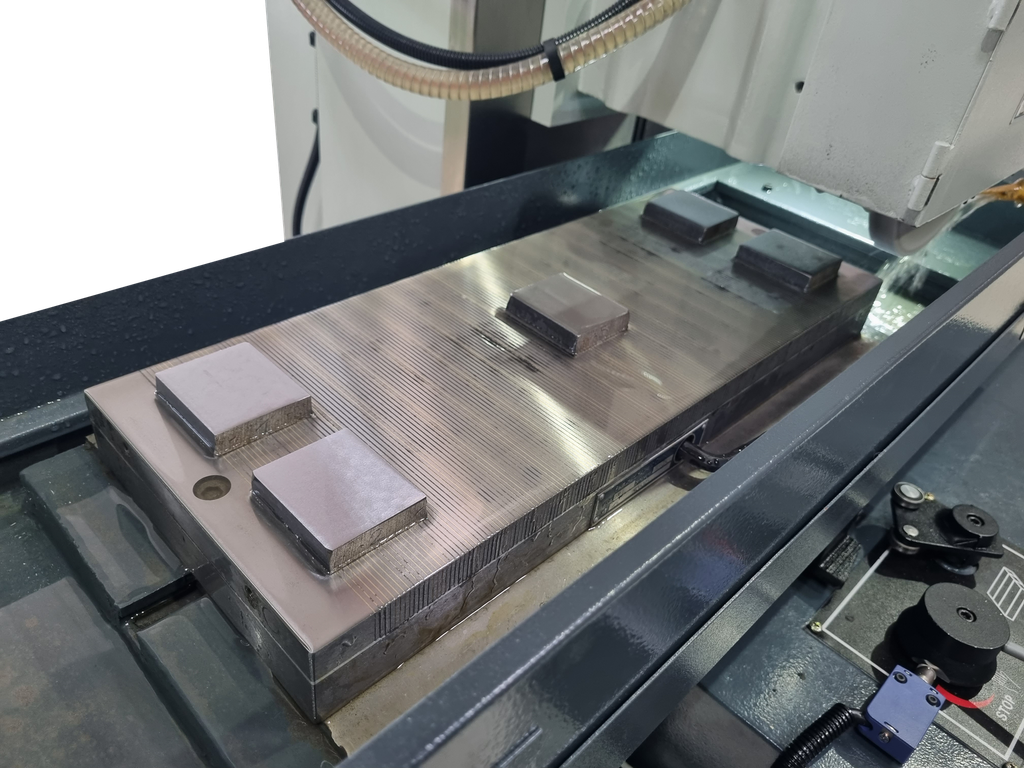

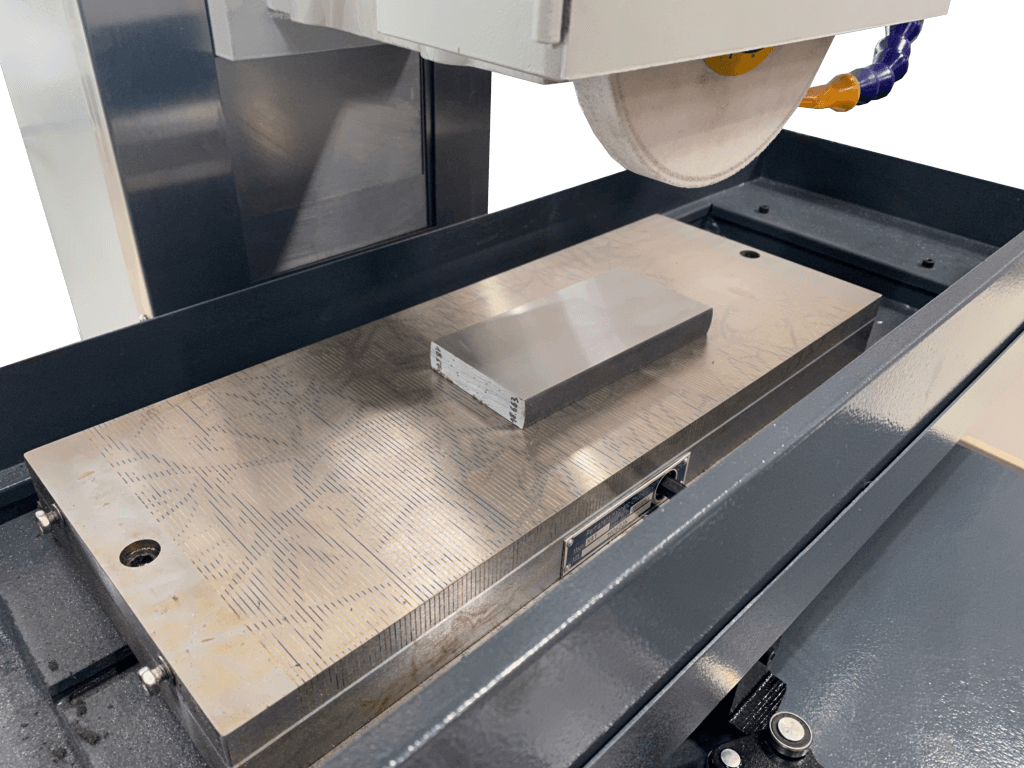

  • Un plateau magnétique permanent
  • Un diamanteur à monter sur la table

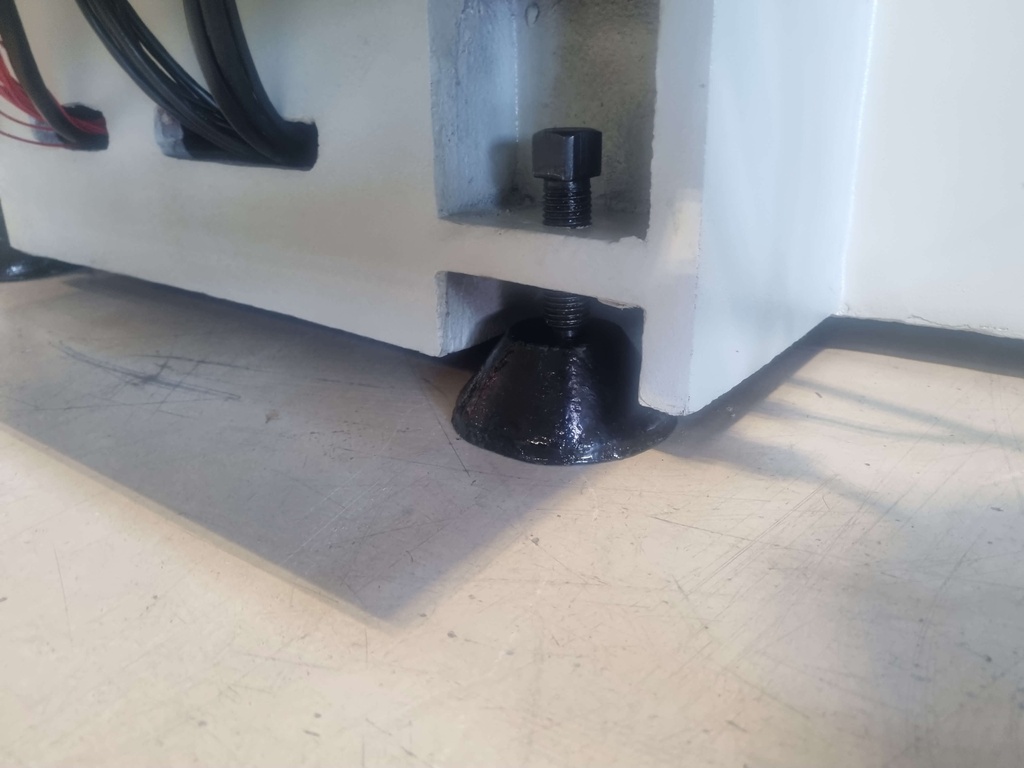

  • Patins fonte de mise à niveau machine
  • Boite à outils
  • Lampe d'éclairage de la zone de travail

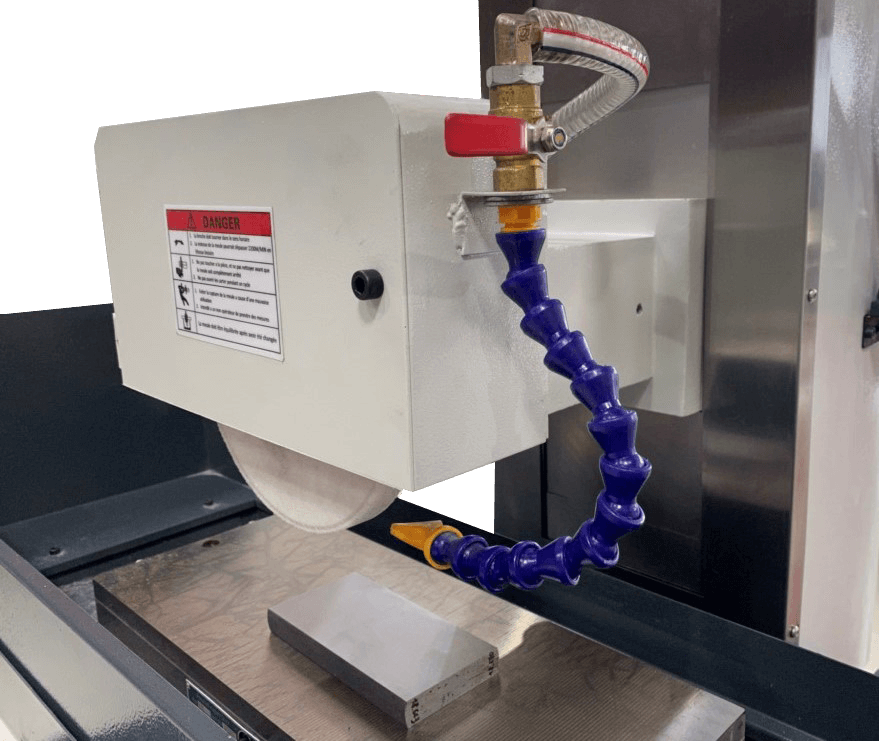

  • Un bac d'arrosage + séparateur magnétique

Caractéristiques techniques
Surface de la table (mm)500 x 250
Surface du plateau magnétique (mm)500 x 200
Poids admissible sur la table (kg)200
Rainures de la table (mm)x1 de 14
Course longitudinale X (mm)520
Course transversale Y (mm)260
Passage entre table / axe meule (mm)450
Dimension de la meule (mm)Ø 200 x 20 x 31.75
Vitesse de rotation de la meule (tr/min)2850
Vitesse d’avance longitudinale (m/min)18
Vitesses d'avance rapide sur le transversal (mm/min)990
Vitesse d'avance manuelle axe transversal (mm/division)0,02
Vitesse d'avance de travail axe transversal (mm/min)0,1 à 8
Vitesse d'avance rapide axe vertical (mm/min)460

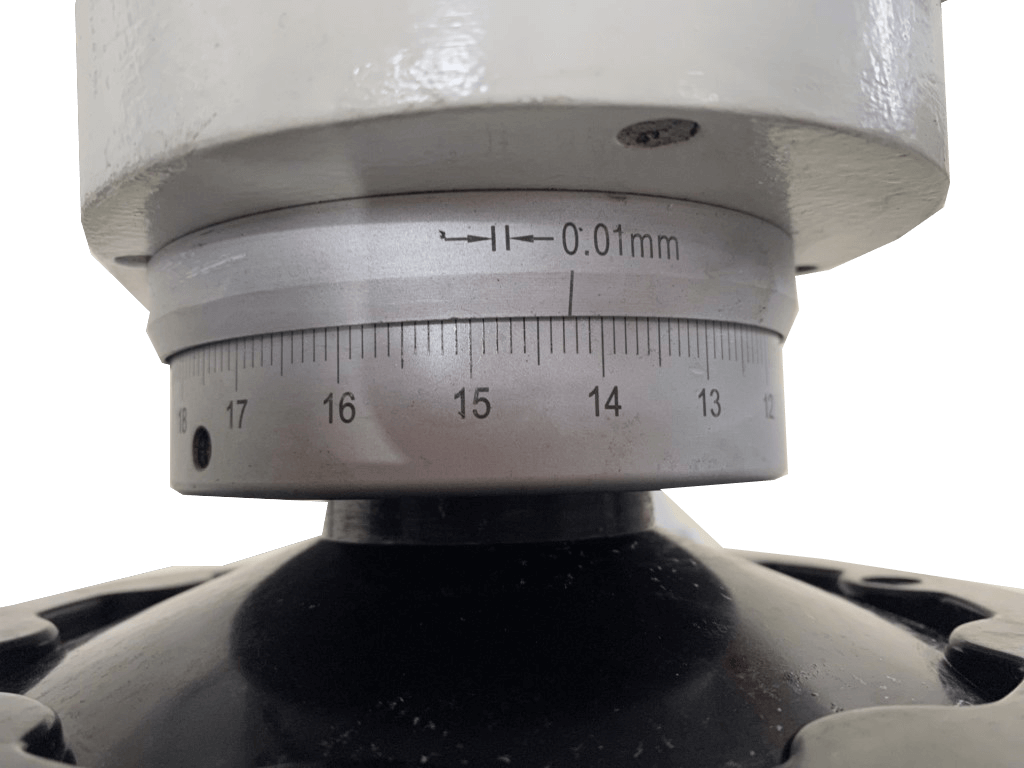

Vitesse d'avance manuelle axe vertical (mm/division)0,005
Moteur entraînement de la meule (kW)1,5
Moteur groupe hydraulique (kW)0,75
Moteur pompe d'arrosage (kW)0,04
Moteur axe vertical (kW)0,25
Moteur axe transversal (kW)0,04
Encombrement (L x l x H) (mm)2050 x 1400 x 1675
Poids (kg)1200
