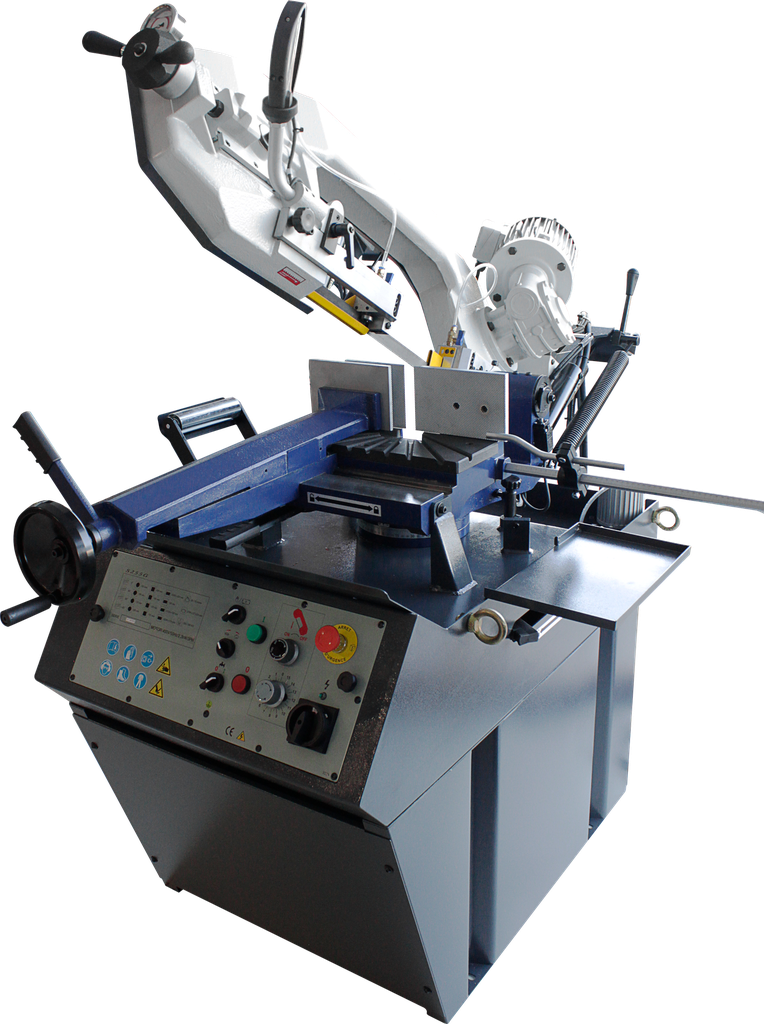

Scie a ruban manuelle ARROW modele S255G
Scie à ruban neuve ARROW type S255G
Archet pendulaire avec vérin de descente automatique gravitationnelle
Capacité de coupe à 0° 210 x 310mm
Orientation de l'archet à +60° / -45°, avec taquets de positionnement rapide
Ruban 2570 x 27 x 0,9mm
Pupitre de commande en façade
Serrage de l'étau par volant + serrage rapide 1/4 de Tour
Réglage de la tension du ruban par poignée et lecture de la tension par manomètre
Patins guides-lame carbure
Pompe d'arrosage avec sortie multipoints à débit variable
Machine livrée en caisse, à monter par vos soins
Documents
Scie à ruban manuelle ARROW Type S255G :
Cette machine a été sélectionnée pour répondre à vos exigences de débit quotiden. C'est une scie de moyenne capacité avec une plage de serrage de 310mm. Cette machine a des arguments convaincants avec son archet orientable gauche/droite, son étau déplaçable a gauche ou a droite du ruban et sa descente de l’archet gravitationnelle par vérin hydraulique.
Elle se caractérise par :
- Une bonne qualité de coupe de part la rigidité de la machine
- Une vitesse de descente de l'archet réglable par vérin hydraulique
- Des patins guides lames carbure pour un guidage optimisé et donc une usure moindre du ruban
- Un arret automatique du ruban en fin de course grâce a un capteur
- Une butée mécanique de coupe réglable pour le débit de pièces en série
- Un étau largement dimensionné et facilement manoeuvrable, avec un dispositif de serrage rapide.
- Ce même étau peut translaté en amont ou en aval du ruban en fonction des pièces a débiter
- Un archet monté sur pivot pour coupe biaise, avec vérouillage rapide. La lecture de l'angle de coupe s'effectue sur le reglet.
- 2 vitesses de défilement du ruban
- Un ruban bimétal est livré en standard avec chaque machine
- Une pompe avec débit réglable et un reservoir pour la lubrification de coupe
- La tension du ruban est manuelle au moyen d'un volant, et est mesuré par un manomètre
- Le pupitre de l'ensemble ds commandes est en partie avant, protégé des projections de coupes
| Dimensions du ruban (mm) | 2750 x 27 x 0.9 |
| Vitesses de défilement du ruban (m/min) | 35 à 70 |
| Angles de coupe | -45° à +60° |
| Descente de l’archet : | Gravitationnelle |
| Montée de l’archet : | Manuelle |
| Hauteur de travail (mm) | 950 |
| Puissance du moteur d’entrainement : | 1,5 |
| Alimentation électrique | 380V triphasée |
| Spécification électrique | 380V/50Hz/6A 3Ph+T |
| Dimensions (L x l x H) (mm) | 1730 x 770 x 1120mm |
| Poids (kg) | 350 |
| CAPACITÉ DE COUPE | |
| À 0° (mm) | Rond 255 / Carré 200x200 / Rect. 200x320 |
| À 45° (mm) | Rond 195 / Carré 195x195 / Rect. 195x200 |
| À 60° (mm) | Rond 125 / Carré 125x125 / Rect. 130x120 |
| À -45° (mm) | Rond 200 / Carré 170x170 / Rect. 200x170 |
| Butée manuelle | Standard |
| Patins guide lame carbure | Standard |
| Étau mobile | Standard |
| Poignée de serrage 1/4 tour de l’étau | Standard |
| Poignée de tension du ruban avec manomètre | Standard |
| Taquet de positionnement angulaire rapide | Standard |
| Vérin de descente gravitationnelle avec régulateur | Standard |
| Pompe d’arrosage | Standard |
| Norme CE | Standard |
| Ruban bi-métal | En option |
| Amenage de sortie longueur 2m | En option |
| Amenage d’entrée longueur 1m ou 2m | En option |
