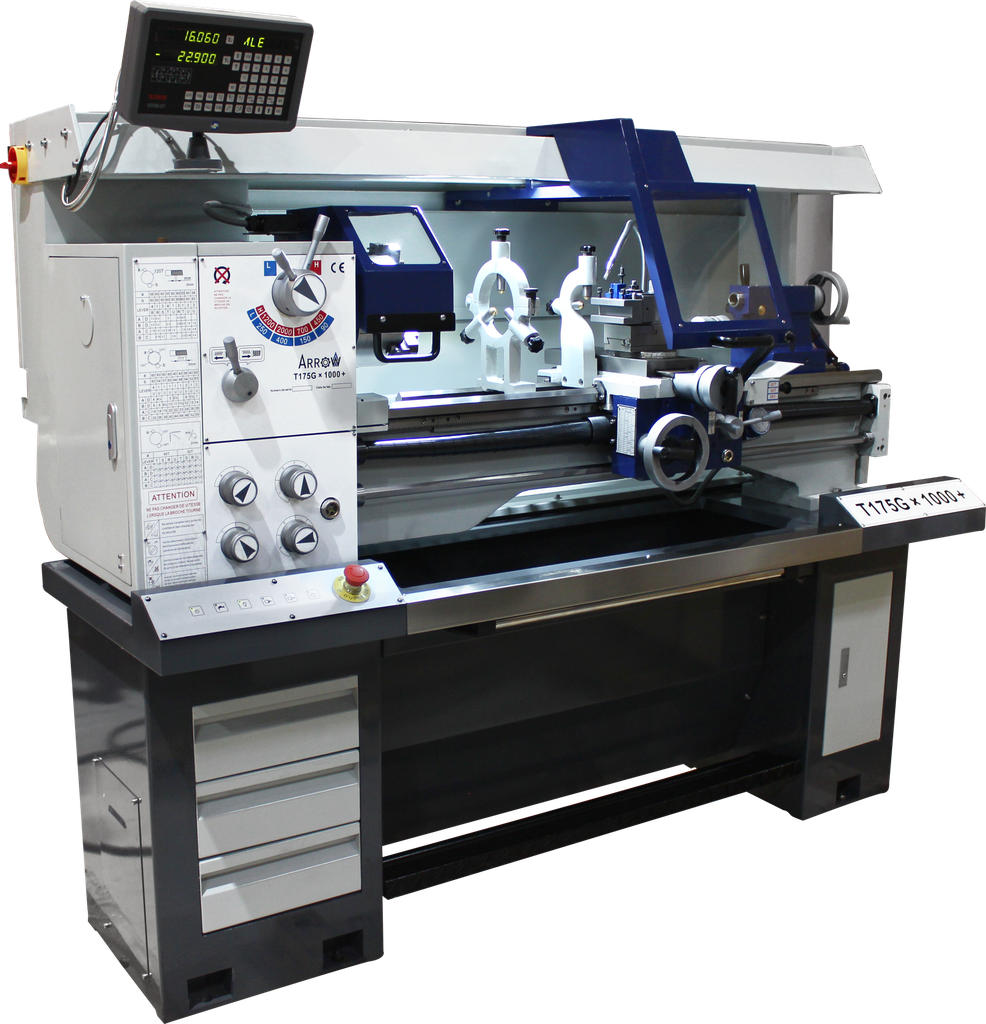

Tour conventionnel ARROW T175Gx1000+
Tour neuf ARROW type T175Gx1000+
Hauteur de pointe 175mm
Entrepointes 1000mm
Boîte de vitesses mécanique 8 rapports - plage de 65 à 1810tr/min
Mandrin 3 mors concentriques diamètre 200mm
Mandrin 4 mors indépendants diamètre 200mm
Plateau diamètre 250mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type E avec 3 porte-outils
Cartérisation arrière rehaussée
Carter Tourelle coulissant
2 pointes sèches CM3
1 pointe Tournante CM3
1 douille de réduction CM6/CM3
Moteur frein 1,5Kw
Pompe d'arrosage
Tiroir à copeaux avec façade en inox
Chaîne porte-câble
Centrale de graissage automatique
Éclairage LED
Socle avec tiroirs et frein à pied
Documents
Tour conventionnel ARROW Type T175Gx1000+ :
Cette machine est dotée d’un carénage enveloppant. Peu encombrante, elle est dotée de toutes les fonctionnalités nécessaires à la réalisation des opérations de tournage principales requises en mécanique. Son design modernisé en fait un tour particulièrement adapté aux centres de formation.
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
| Hauteur des pointes (mm) | 175 |
| Diamètre de passage max sur le banc (mm) | 330 |
| Diamètre de passage max sur la coulisse transversale (mm) | 198 |
| Diamètre de passage max dans le rompu (mm) | 450 |
| Largeur du banc (mm) | 186 |
| Distance entre-pointe (mm) | 1000 |
| Alésage de broche (mm) | 58 |
| Type de cône de broche | CM6 |
| Contre-pointe (Type de cône / diamètre / course) (mm) | CM3 / 24 / 115 |
| Plage de vitesse de rotation (tr/min) | 90 à 2000 |
| Plage d’avance longitudinales (mm/tr) | 0.052 à 1.392 (32) |
| Plage d’avances transversales (mm/tr) | 0.009 à 0.253 (32) |
| Plage de filetages métriques (mm) | 0.4 à 7 (26) |
| Plage de filetages Withworth (filet/pouce) | 4 à 56 (34) |
| Course max de la coulisse transversale (mm) | 175 |
| Course max longitudinale (mm) | 860 |
| Course max du petit chariot (mm) | 76 |
| Section de l’outil de coupe (mm) | 20 x 20 |
| Puissance moteur (kW / V-Hz) | 1.5 / 400-50 |
| Encombrement hors socle (L x l x H en mm) | 1940 x 760 x 1520 |
| Poids (kg) | 580 |
| Moteur frein | Standard |
| Centrale d’arrosage | Standard |
| Mandrin 3 mors Ø200 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-5 | Standard |
| Mandrin 4 mors indépendants Ø200 (mors réversibles) | Standard |
| Plateau de bridage Ø250 | Standard |
| Lunette fixe (capacité 8 à 60 mm) et à suivre (capacité 40 mm) | Standard |
| x2 pointes sèches CM3 | Standard |
| Douille de réduction CM6/CM3 | Standard |
| Pointe tournante CM3 | Standard |
| Jeu d’engrenages pour filetages et avances | Standard |
| Tourelle Multifix type E orientable (+/- 45°) avec 3 portes-outils | Standard |
| Visualisation 2 axes avec règle en verre | Standard |
| Socle avec tiroirs | Standard |
| Tiroir à copeaux avec poignée | Standard |
| Cartérisation arrière | Standard |
| Panneau de commande électronique | Standard |
| Centrale de graissage automatique | Standard |
| Chaîne porte-câble | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
