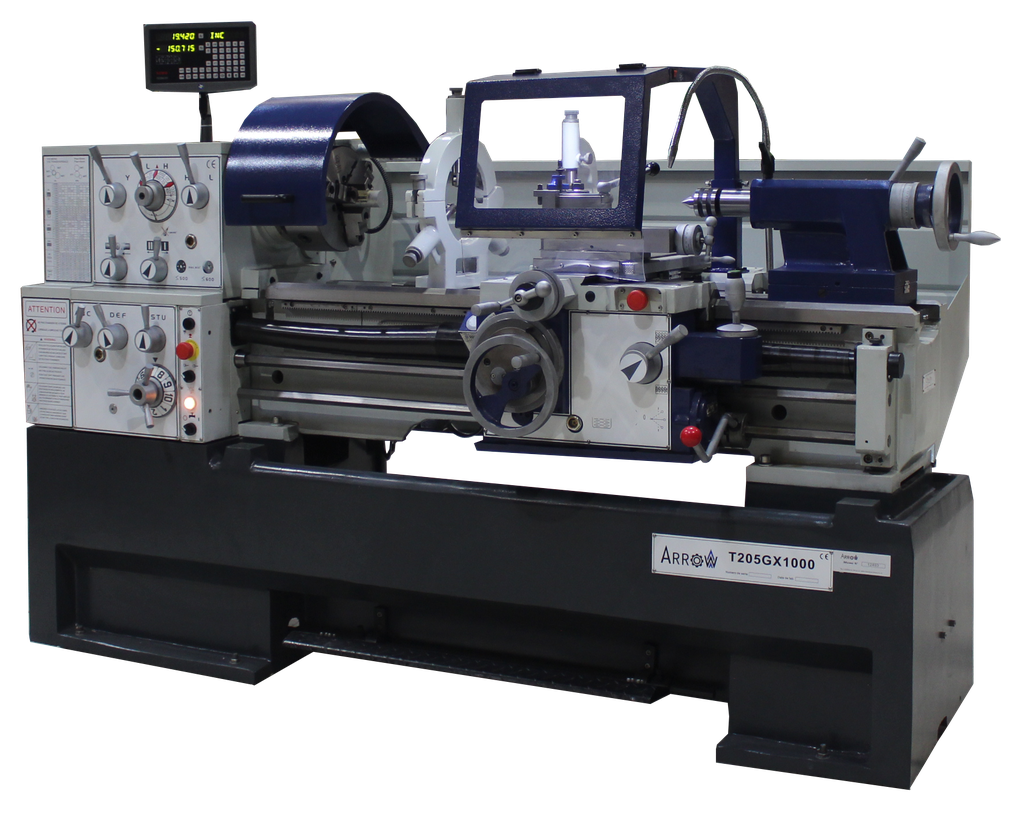

Tour conventionnel ARROW T205Gx1000 alésage 52mm
Tour neuf ARROW type T205Gx1000 + visu
Hauteur de pointe 205mm
Entrepointes 1000mm
Alésage de broche 58mm

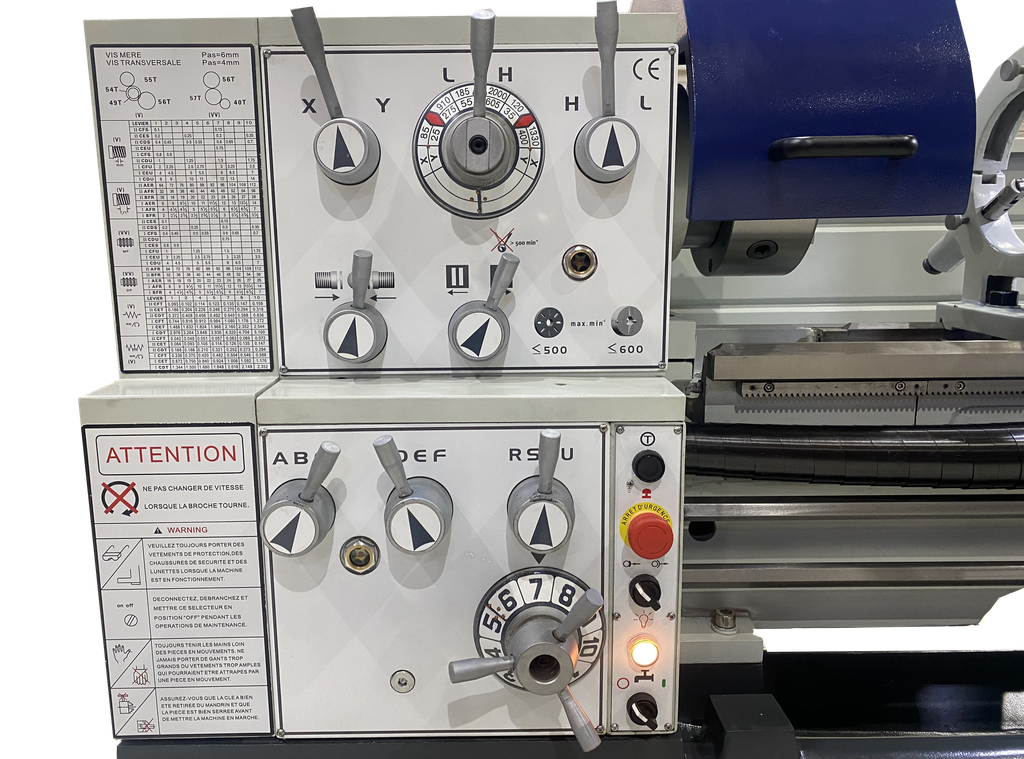

Boîte de vitesse mécanique 12 rapports - plage de 25 à 2000tr/min

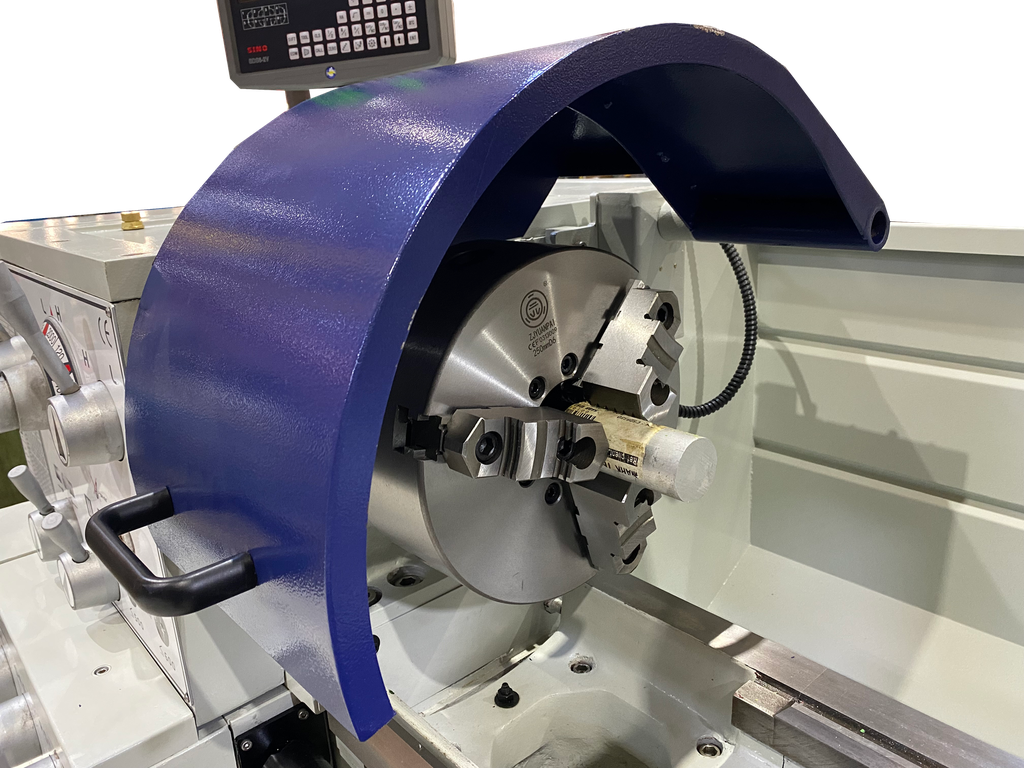

Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 250mm
Plateau de bridage
Lunette fixe
Lunette à suivre

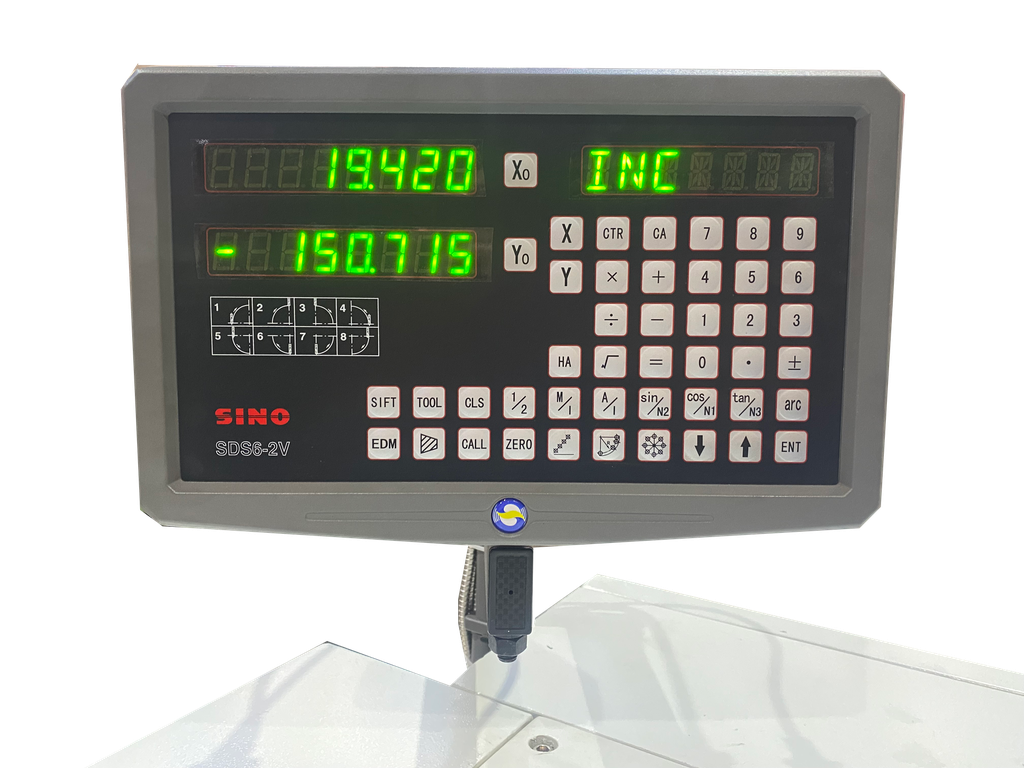

Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type B2 avec 3 porte-outils
Avances rapides par joystick pour le longitudinal et transversal
Documents
Tour conventionnel ARROW Type T205Gx1000 :
Machine de fortes capacités. Pour de gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industries navales, TP, gros oeuvre ...)
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
| Hauteur de pointe (mm) | 205 |
| Diamètre admis au dessus du banc (mm) | 410 |
| Diamètre admis au dessus de la coulisse transversal (mm) | 224 |
| Diamètre admis dans le rompu | 640 |
| Distance entre pointes (mm) | 1000 |
| Largeur du banc (mm) | 300 |
| Puissance du moteur de broche (Kw) | 5.5/400-50 |
| Alésage de broche (mm) | 58 |
| Vitesse de broche (tr/min) | 25 à 2000 |
| Nez de broche | CAMLOCK D1-6 |
| Cône de broche | CM6 |
| Nombre de vitesses | 12 |
| Vitesses d’avances longitudinales (mm/tr) | 0.093 à 5.1 (42) |
| Vitesses d’avances transversales (mm/tr) | 0.042 à 2.352 (42) |
| Filetage | Oui |
| Filetage métrique (nb) (mm) | 0.1 à 14 (41) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Course de la coulisse transversale (mm) | 285 |
| Course du petit chariot (mm) | 128 |
| Type de tourelle | Multifix type B2 orientable (-/+ 45°) |
| Course du fourreau (mm) | 120 |
| Diamètre du fourreau (mm) | 60 |
| Cône morse de la contrepointe | CM4 |
| Alimentation électrique | 380V triphasé |
| Encombrement hors socle (L x l x H) (mm) | 2250 x 1120 x 1340 |
| Poids (kg) | 1670 |

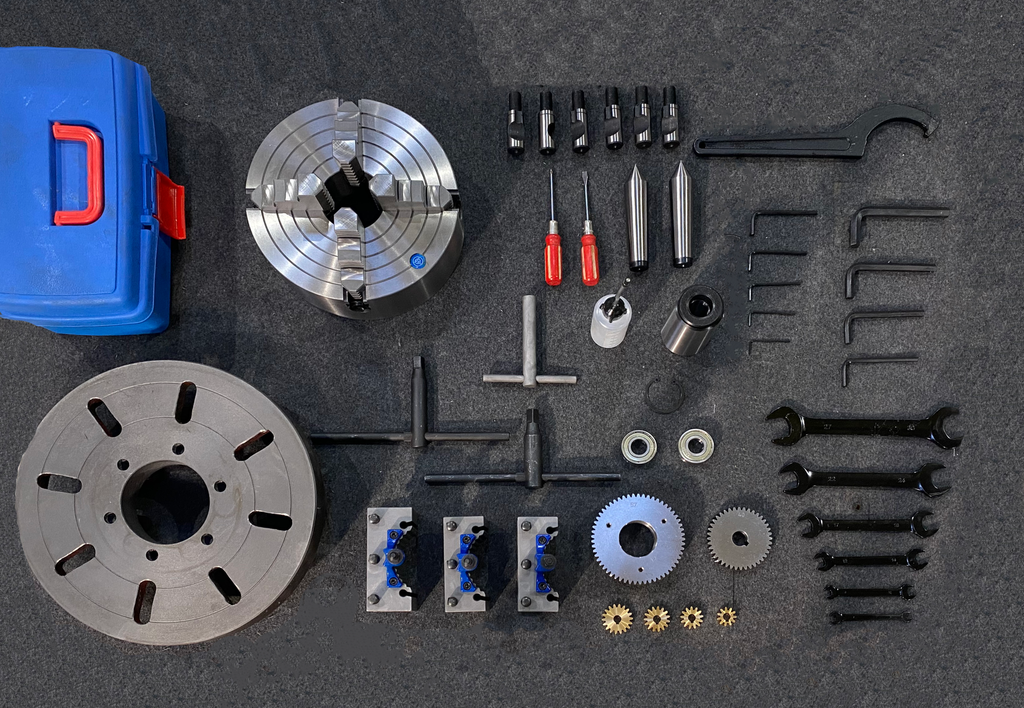

| Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6 | En standard |
| Mandrin 4 mors indépendants Ø250 (mors réversibles) | En standard |
| Plateau de bridage Ø350 | En standard |
| Visualisation 2 axes avec règles en verres | En standard |
| x2 pointes sèches CM4 | En standard |

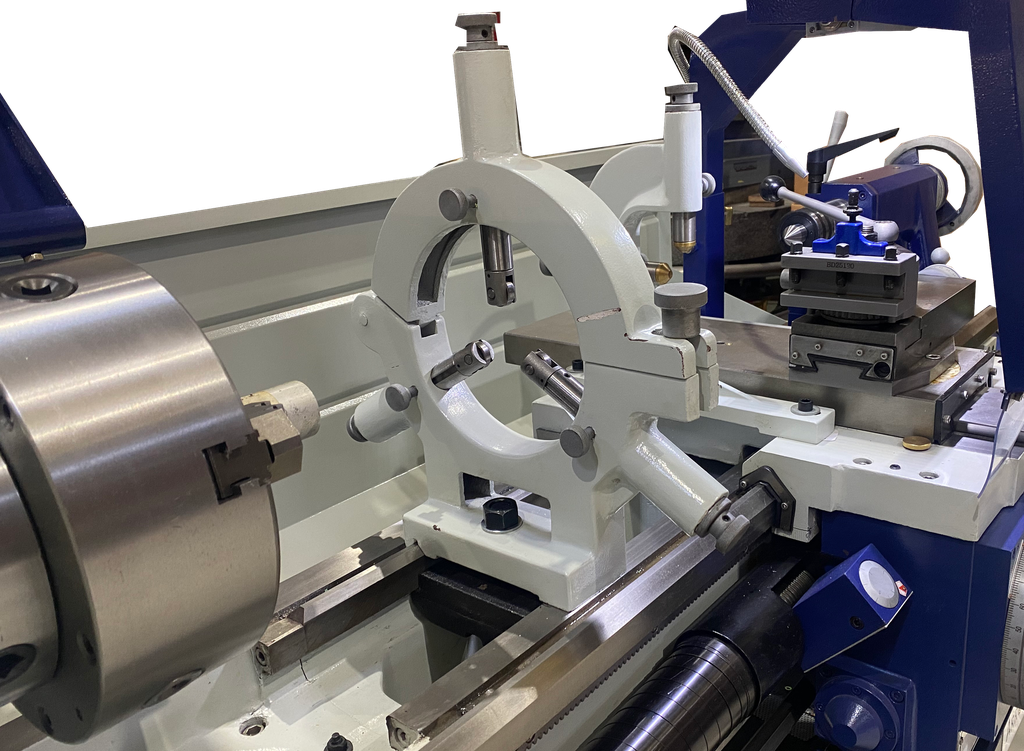

| Lunettes fixe (Ø135mm) et à suivre (Ø80mm) | En standard |
| Centrale d’arrosage | En standard |
| Moteur de frein | En standard |

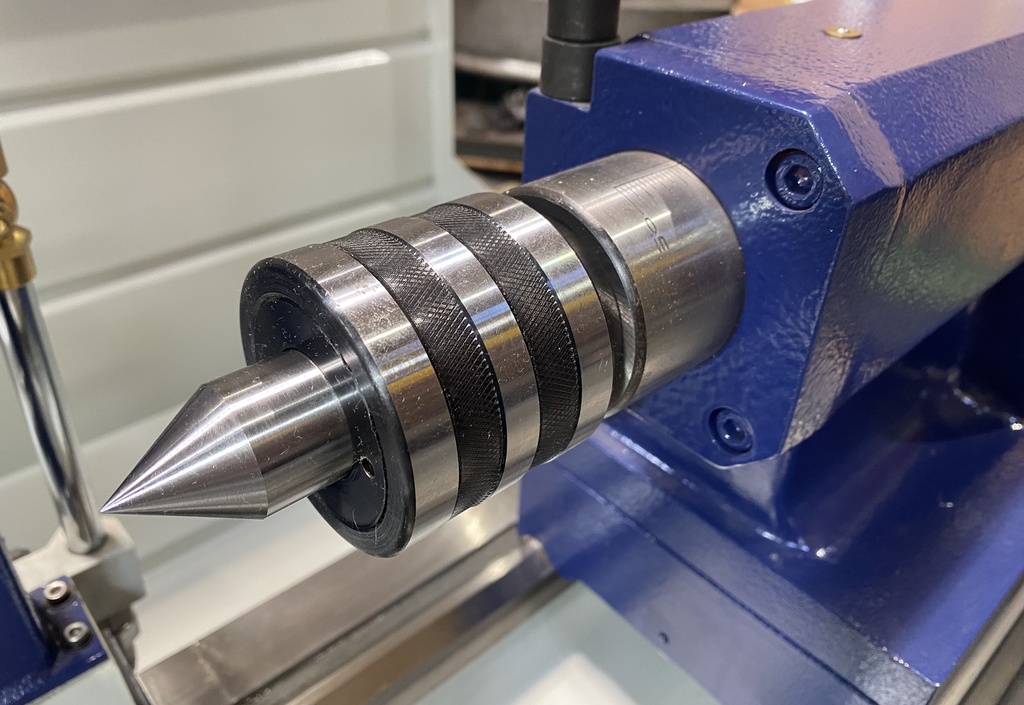

| Pointe tournante CM4 | En standard |
| Douille de réduction CM6/CM4 | En standard |
| Documentation technique en français | En standard |
| Certificat de conformité CE | En standard |

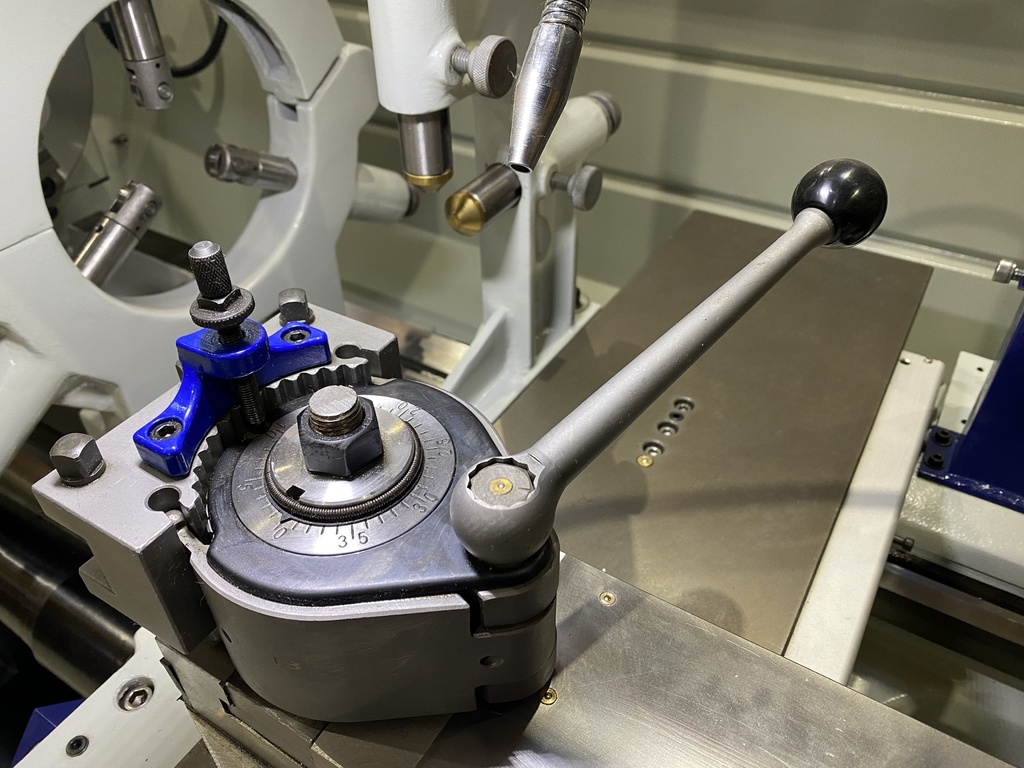

| Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils | En standard |

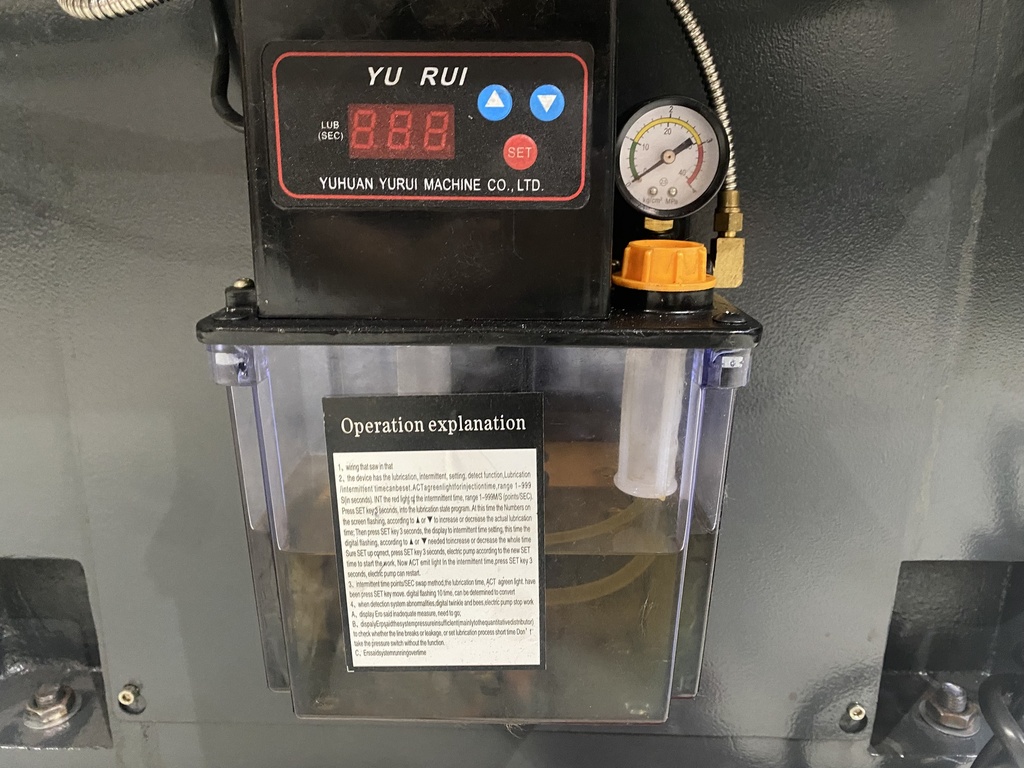

| Lubrification des glissières automatique | En standard |
| Déplacement rapide 2 axes à commande électrique (joystick) | En standard |
