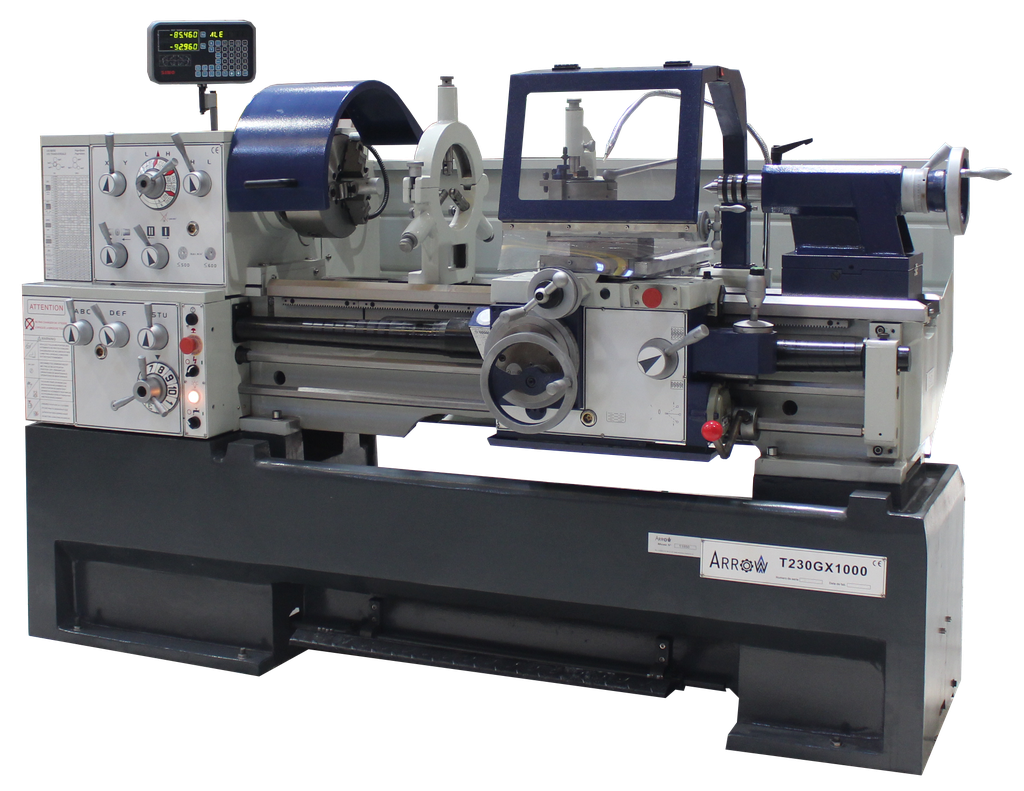

Tour conventionnel ARROW T230Gx1500 alésage 52mm
Tour neuf ARROW type T230Gx1500 Ø 52
Hauteur de pointe 230mm
Entrepointes 1500mm
Alésage de broche 52mm

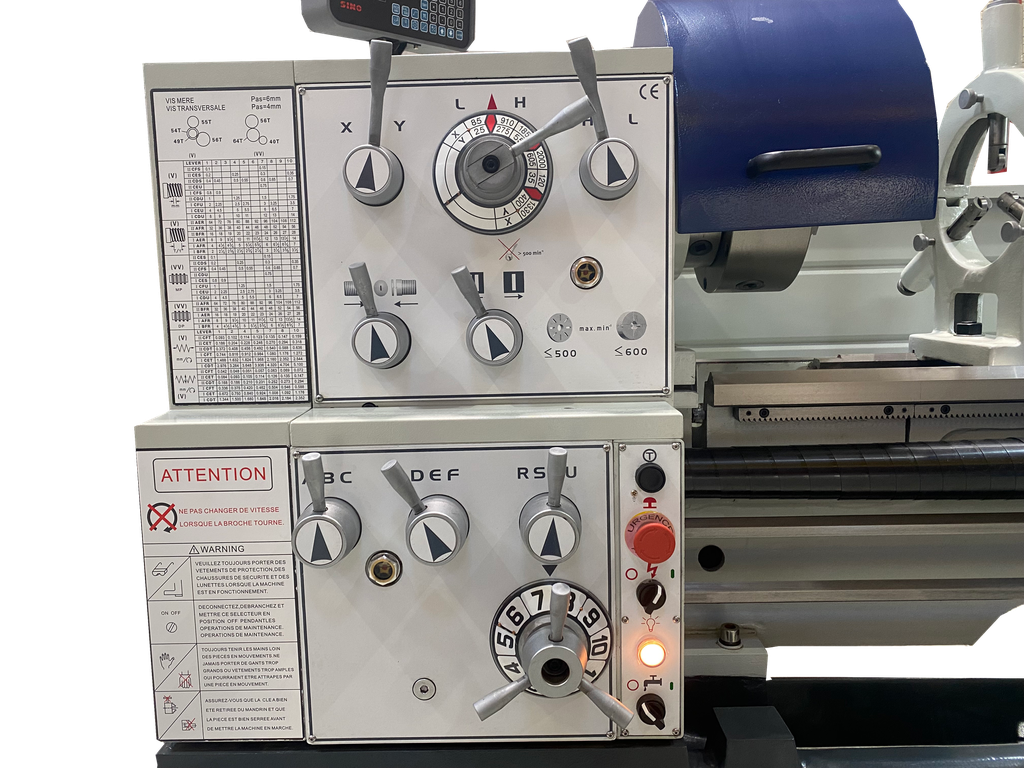

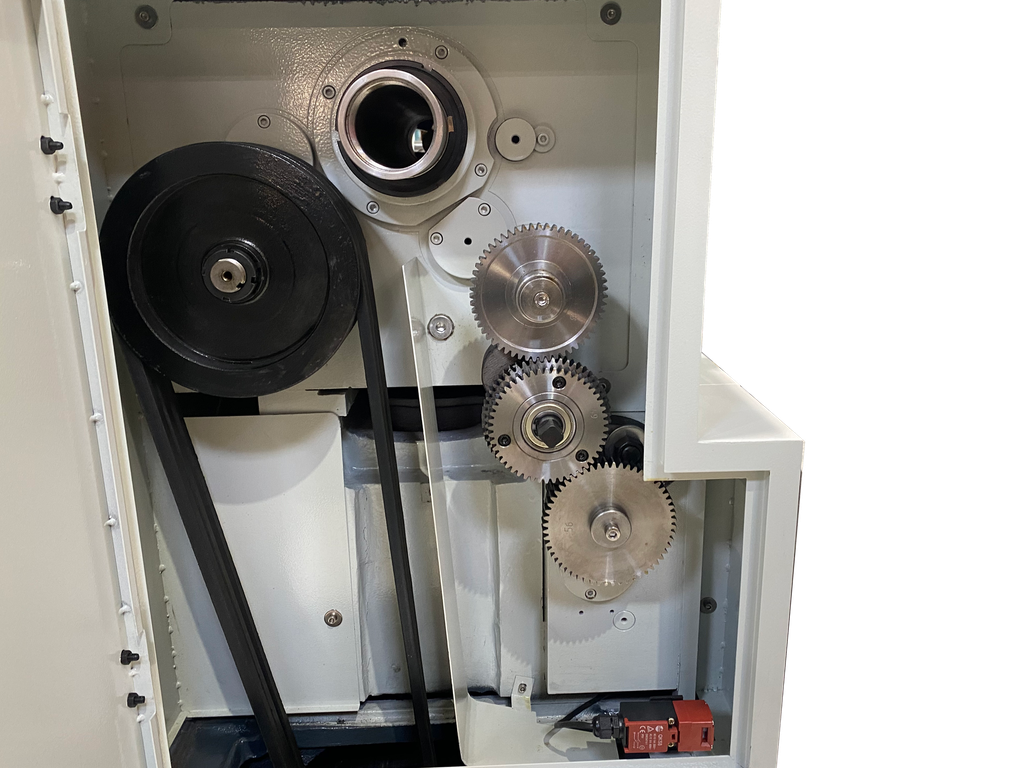

Boîte de vitesses mécanique 12 rapports - plage de 25 à 1860tr/min

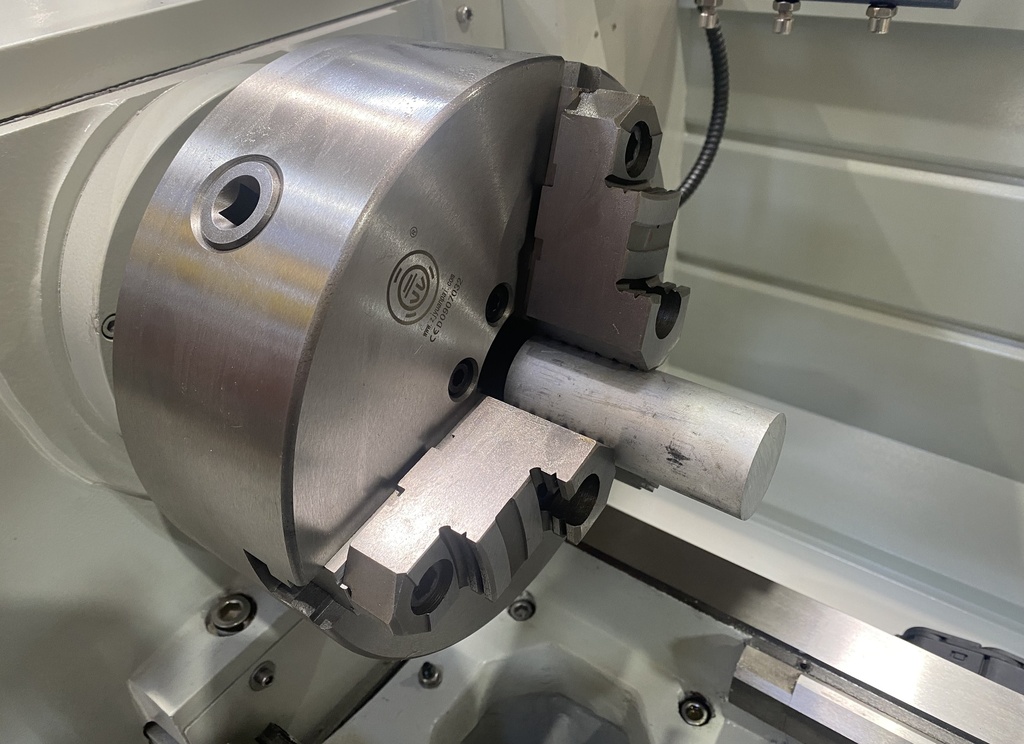

Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 250mm
Plateau de bridage diamètre 350mm

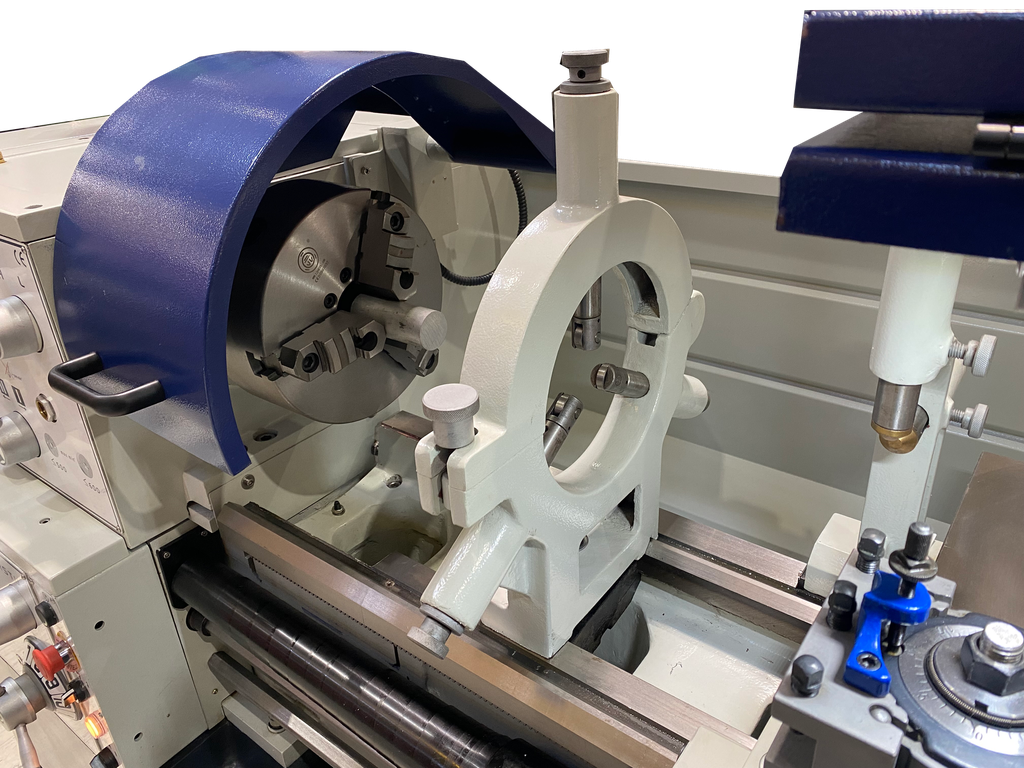

Lunette fixe
Lunette à suivre

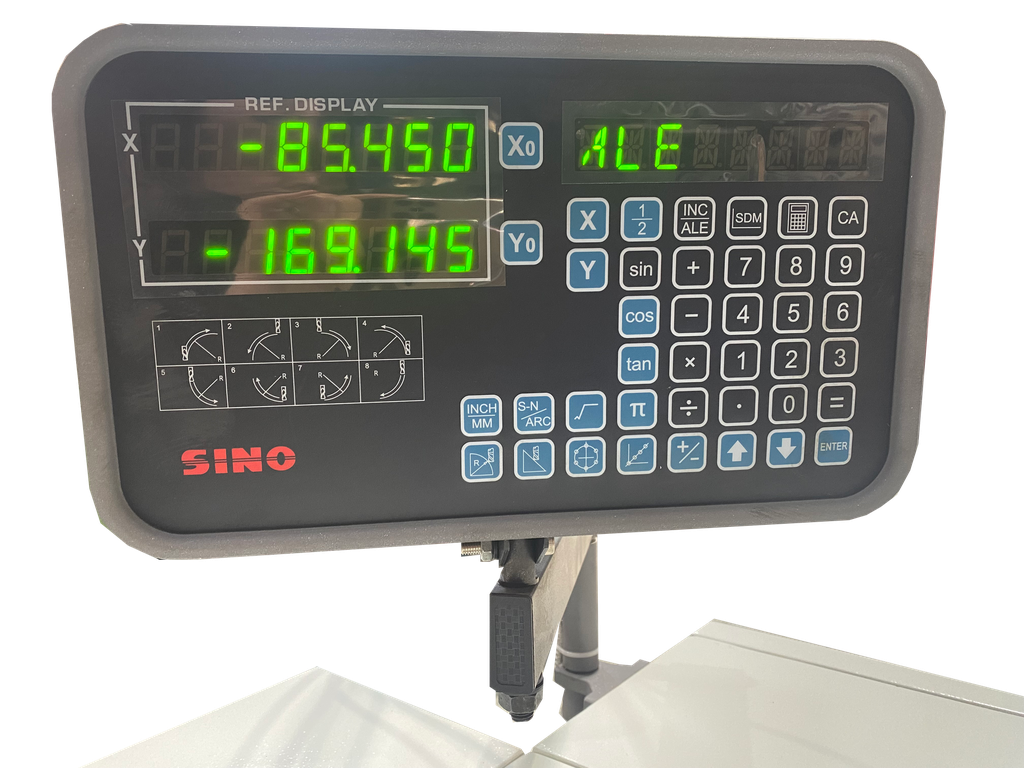

Visualisation 2 axes SINO avec règles en verre
Tourelle à changement rapide type B2 avec x3 porte-outils
x2 pointes sèches CM4

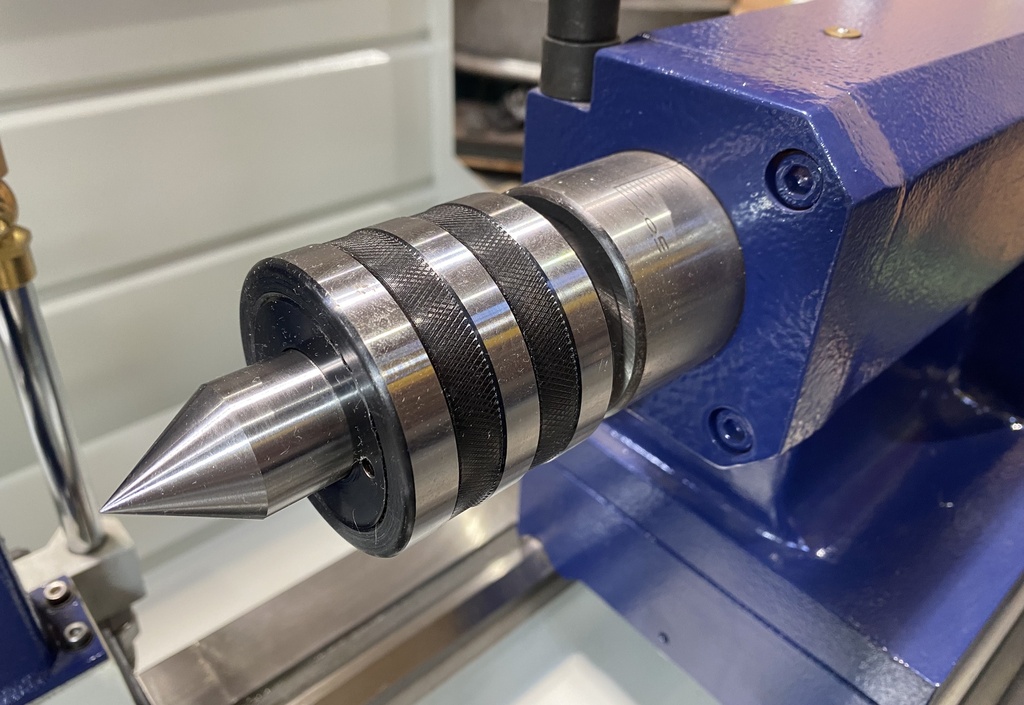

Pointe Tournante CM4
Douille de réduction CM6/CM4
Moteur frein 5,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique
Documents
Tour conventionnel ARROW Type T230Gx1000 :
Machine de production avec une hauteur de boîte de 230mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (TP, gros oeuvre, mécanique agricole…).
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine fournie avec une multitude d'équipements
- Machine contrôlée avec un essai d'usinage avant livraison
- Machine adaptée à l'usinage des pièces de grandes dimensions
- Machine adaptée à l'usinage des pièces en grande série
- Machine intuitive adaptée aux nouveaux usagers
- Machine conforme aux norme CE
| Distance entre pointes (mm) | 1500 |
| Hauteur des pointes (mm) | 230 |
| Diamètre de passage maxi sur le banc | 460 |
| Diamètre de passage maxi sur la coulisse transversale | 274 |
| Diamètre de passage maxi dans le rompu | 690 |
| Alésage de broche (mm) | 50 |
| Course de la coulisse transversale (mm) | 285 |

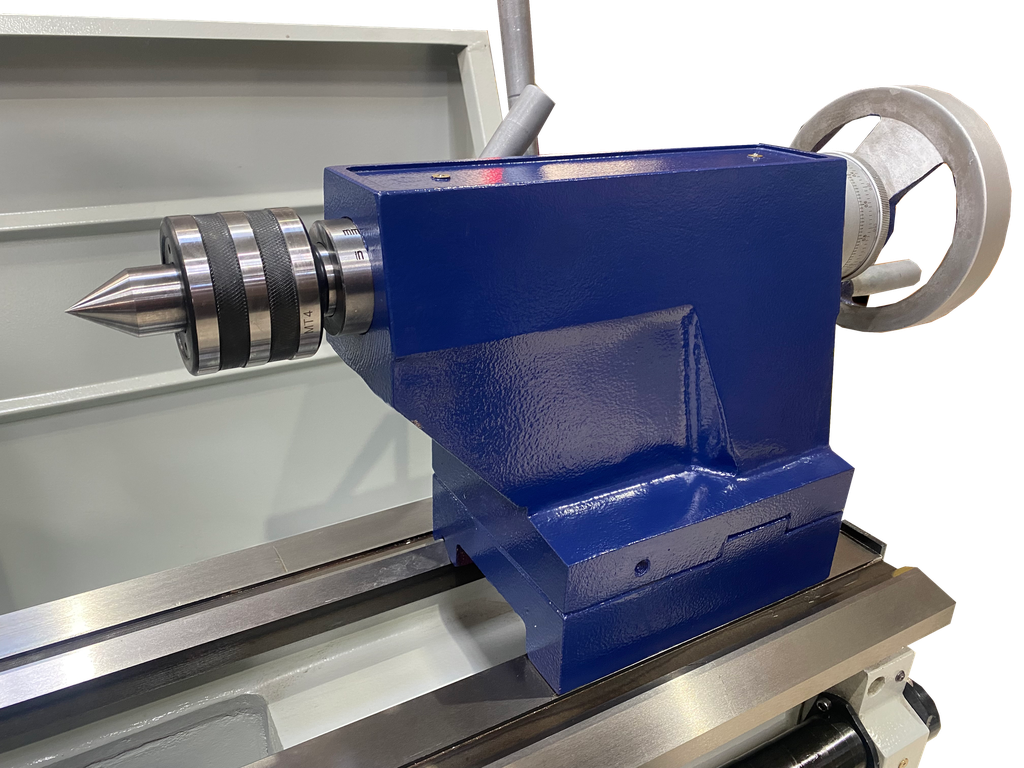

| Course du fourreau de contrepointe (mm) | 120 |
| Diamètre du fourreau de la contrepointe (mm) | 60 |
| Largeur du banc (mm) | 300 |
| Course du petit chariot (mm) | 128 |
| Type de tourelle | Multifix type B2 orientable (-/+ 45°) |
| Lunette fixe | Avec |
| Lunette à suivre | Avec |
| Type de cône de broche | CM6 |
| Type de cône de contrepointe | CM4 |
| Nez de broche | Camlock D1-6 |
| Vitesse de broche (tr/min) | 25 à 1860 |
| Variateur de vitesse de broche | Sans |
| Puissance moteur de broche (kW) | 5.5 |
| Nombre de vitesses | 16 |
| Vitesses d’avances transversales (mm/min) | 0.042 à 2.352 (42) |
| Vitesses d’avances longitudinales (mm/min) | 0.093 à 5.1 (42) |
| Filetage | Oui |
| Filetage métrique (mm) | 0.2 à 14 (41) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Filetage module (nb) | 0.1 à 7 (34) |
| Filetage diametral pitch DP (nb) | 4 à 112 (50) |
| Diamètre du mandrin (mm) | 250 |
| Alimentation électrique (V) | 400-50 |
| Dimensions L x l x H (mm) | 2800 x 1120 x 1340 |
| Poids (kg) | 2020 |
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |

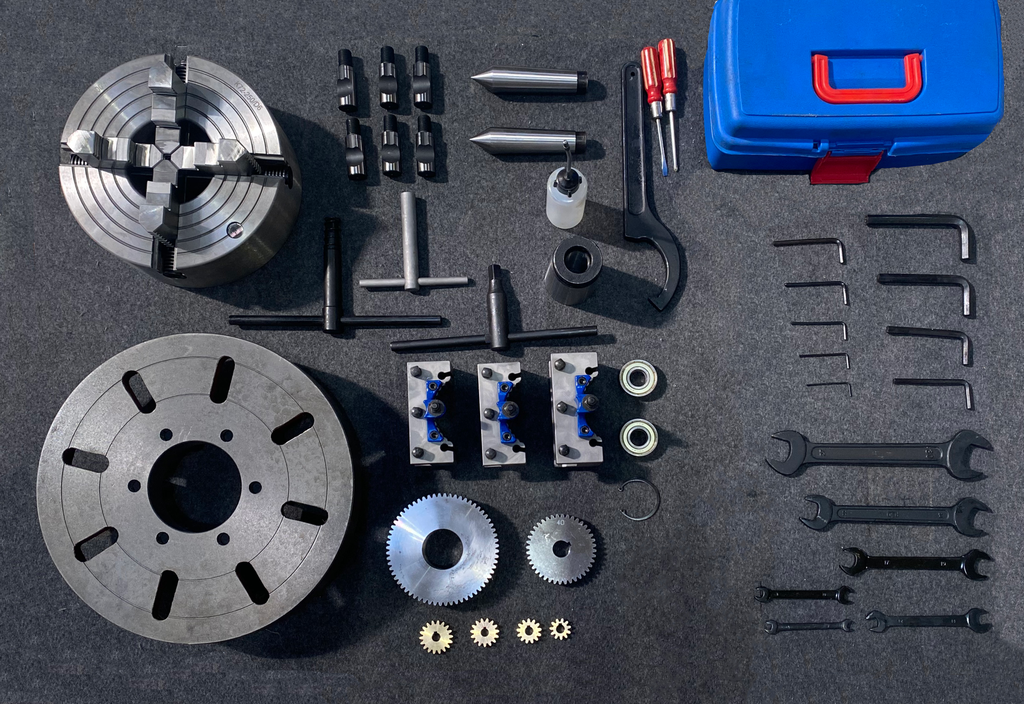

| Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6 | Standard |
| Mandrin 4 mors indépendants Ø250 (mors réversibles) | Standard |
| Plateau de bridage Ø350 | Standard |

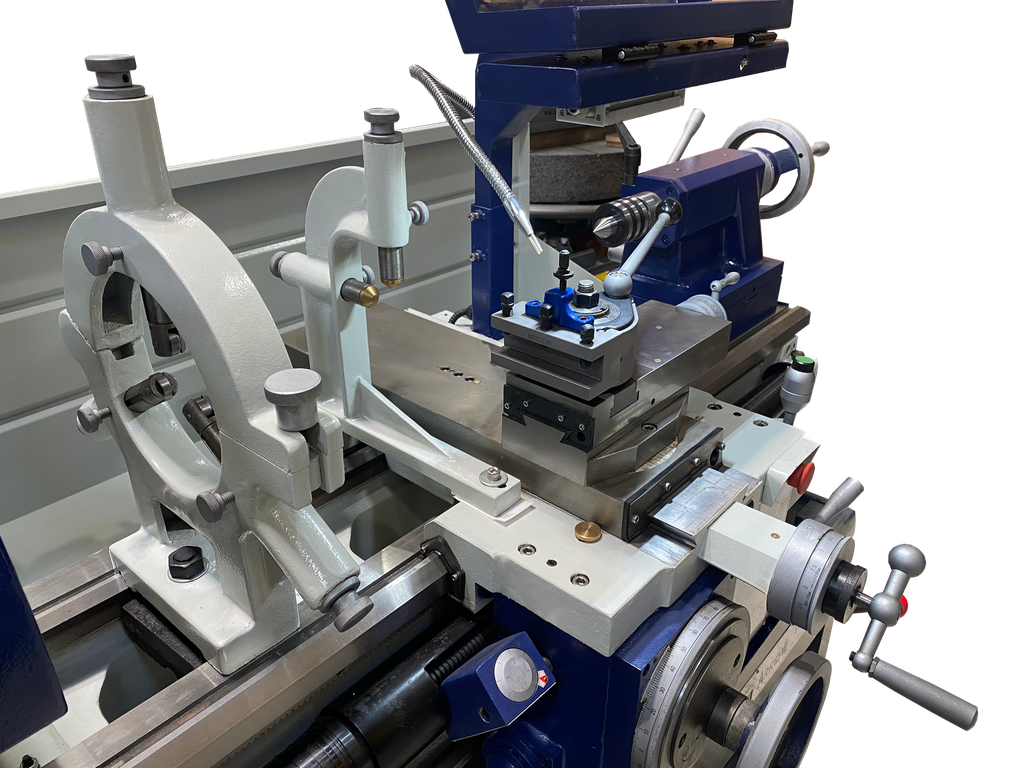

| Lunettes fixe (Ø135mm) et à suivre (Ø124mm) | Standard |
| x2 pointes sèches CM4 | Standard |
| Douille de réduction CM6/CM4 | Standard |
| Pointe tournante CM4 | Standard |

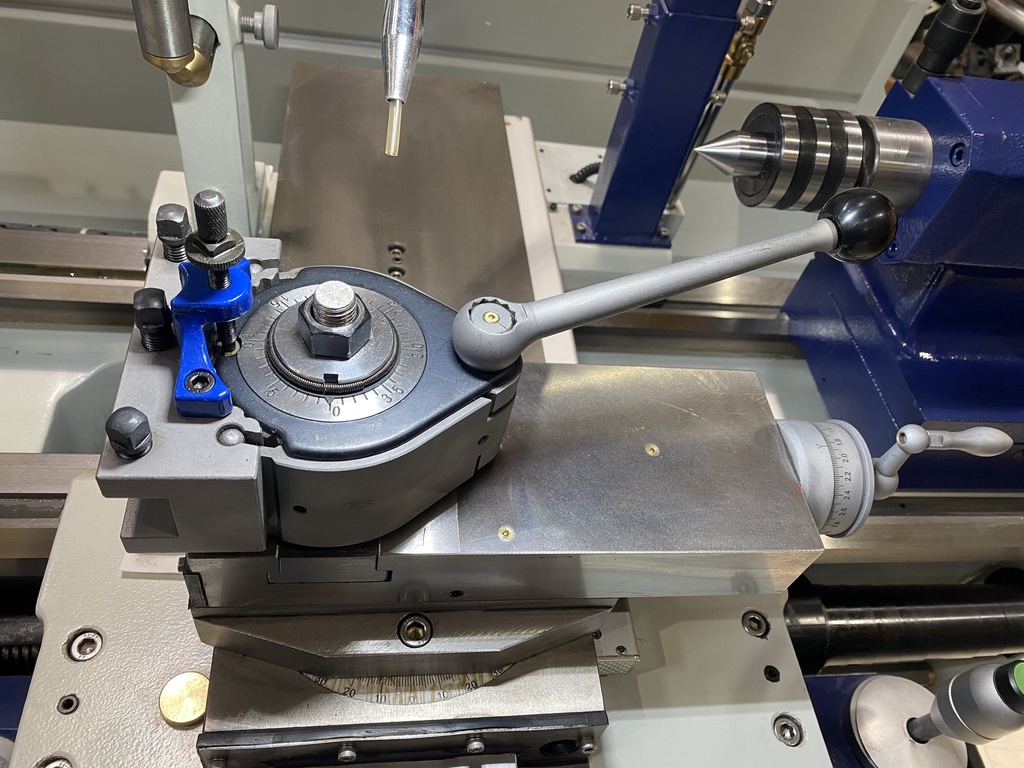

| Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils | Standard |
| Visualisation 2 axes avec règle en verre | Standard |
| Lubrification des glissières automatique | Standard |
| Déplacement rapide 2 axes à commande électrique (joystick) | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
