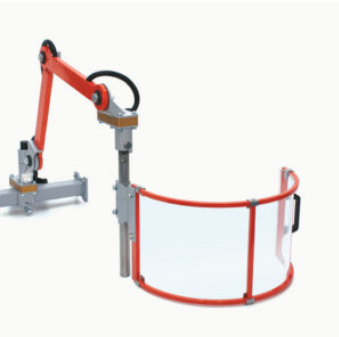

Protecteur ajustable pour fraiseuse universelle PFR 01/300
Protecteur réglable pour fraiseuse universelle - avec bras articulés et bouclier à ouverture horizontale Bouclier Ø 300 H 200 mm. - avec n. 2 micro-interrupteurs de sécurité
Documents
Le protecteur de fraiseuse PFR01/300 protège l'opérateur du contact direct avec les pièces en rotation de la broche verticale et de la projection de copeaux / liquide de coupe.
Il est équipé d'un capteur de position de sécurité mais aussi d'un écran semi-circulaire avec un double système d'ouverture :
- Un écran qui s'ouvre horizontalement sur son axe de rotation
- Le basculement total du carter hors du champ de travail
Cet article est composé de :
- Support d'ancrage nivelable – en tube d'acier
- Pince de support pour réglage transversal
- Boîtes de support avec microinterrupteurs de sécurité – rotation 180°
- Douille support pour centrage horizontal
- Bras articulés – en tube d'acier
- Joints frottés avec disques de friction
- Pince de fixation d'écran avec tige support
- Structure d'écran – en tube d'acier
- Écran thermoformé – en antichoc et matière plastique résistante à l'huile
| CODE | A | B | Kg |
|---|---|---|---|
| PFR 01/300/... | 300 | 200 | 9,5 |
| PFR 01/400/... | 400 | 235 | 9,8 |
| PFR 01/500/... | 500 | 235 | 10,1 |
| PFR 01/600/... | 600 | 235 | 10,4 |
