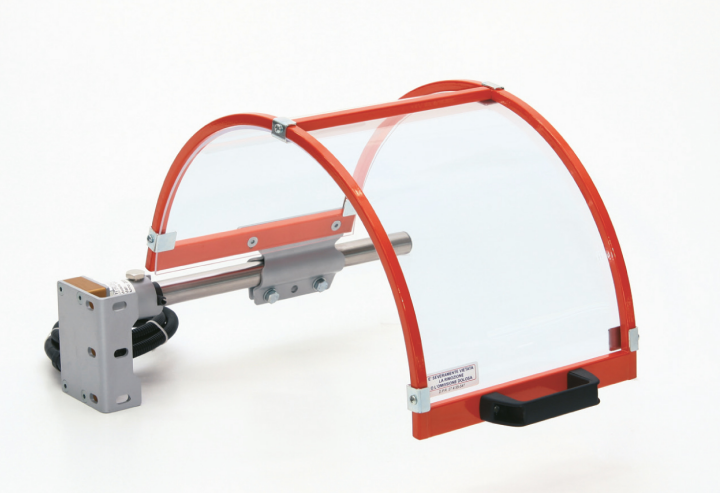

Protecteur de sécurité pour mandrin de tour - avec écran à cadre en acier Écran Ø 600 H 235 mm. - avec micro-interrupteur de sécurité
Protecteur de sécurité pour mandrin de tour - avec écran à cadre en acier Écran Ø 600 H 235 mm. - avec micro-interrupteur de sécurité
Protège l’opérateur du contact direct avec la partie supérieure du mandrin du tour et de la projection de lubrifiant-liquide de refroidissement.
Fixation frontale et latérale à la base. Équipé d’un bouclier semi-circulaire, réglable jusqu’à proximité de la poupée de la machine.
Complet avec micro-interrupteur de sécurité.
1. Étrier d’ancrage
frontal et latéral 2. Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – n. 2 contacts
3. Pince de raccordement de bouclier avec bras de support – en acier embouti
embouti 4. Structure de bouclier – en acier
5. Bouclier thermoformé – en matière plastique résistante aux chocs et à l’huile
| CODE | Un | B | C | D | Kg. |
|---|---|---|---|---|---|
| Prise de force 01/300 | 300 | 200 | 180 | 0-215 | 3,6 |
| Prise de force 01/400 | 400 | 235 | 230 | 0-150 | 4,1 |
| Prise de force 01/500 | 500 | 235 | 280 | 0-150 | 4,4 |
| Prise de force 01/600 | 600 | 235 | 330 | 0-150 | 4,7 |
