Protecteur de sécurité pour mandrin de tour de grande dimension - avec bouclier en aluminium à double ouverture Bouclier Ø 1200 H 305 mm. pour mandrin Ø max. 1000 avec deux micro-interrupteurs de sécurité
Empêche l’opérateur d’entrer en contact direct avec le tour à mandrin rotatif et aide à contenir le lubrifiant-liquide de refroidissement et les copeaux de travail.
La structure de support solide (point 1), entièrement réglable en « X – Y », permet un ancrage facile à l’arrière de la machine et, si nécessaire, également à l’avant.

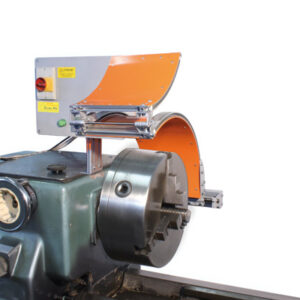

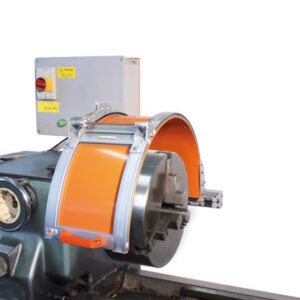

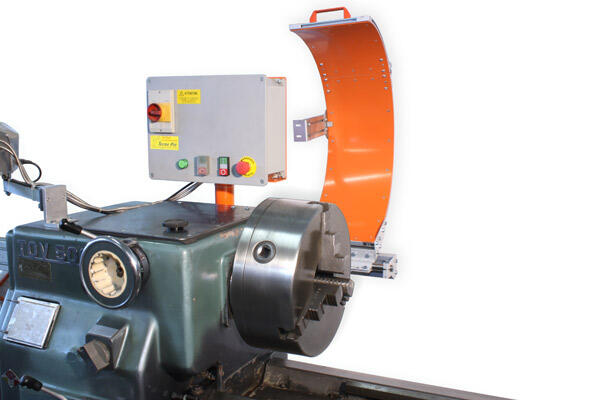

Équipé d’un bouclier semi-circulaire, divisé en deux sections pour permettre l’ouverture uniquement de la face avant (point 6) ou l’ouverture totale, en le renversant complètement vers l’arrière.
Complet avec double micro-interrupteur de sécurité.

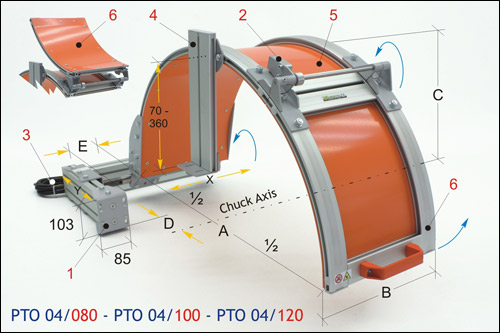

1. Ancrage et structure de support du bouclier, réglable dans les axes
X – Y 2-3. Micro-interrupteurs de sécurité des deux systèmes d’ouverture du bouclier – n. 2 contacts
NF 4. Structure réglable pour soutenir le bouclier sur la tête
de tour 5. Bouclier en tôle d’aluminium et profilés, entièrement renversable à l’arrière ou verrouillable grâce à un système spécial de son axe de rotation.
6. Section avant du bouclier conçue pour des ouvertures fréquentes pendant les opérations de travail
| CODE | Un | B | C | D | E | Kg. |
|---|---|---|---|---|---|---|
| Prise de force 04/080 | 800 | 300 | 400 | 165-375 | 5-120 | 17,1 |
| Prise de force 04/100 | 1000 | 350 | 500 | 265-475 | 5-70 | 19,7 |
| Prise de force 04/120 | 1200 | 350 | 600 | 365-575 | 5-70 | 21,7 |
