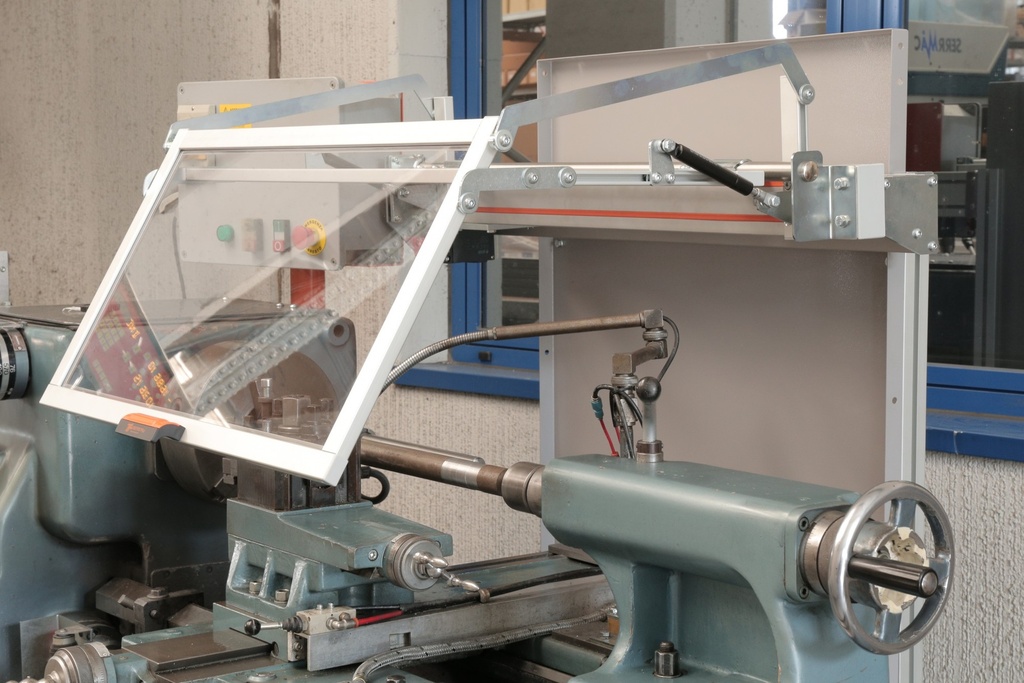

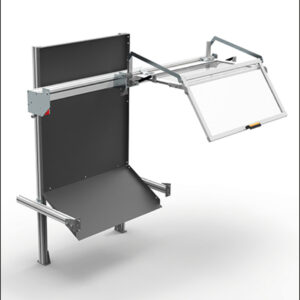

Protection pour tour du chariot avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Protection avec double ouverture et bouclier L 650 mm. avec rail coulissant de dimensions personnalisées - Avec micro-interrupteur de sécurité et serrure mécanique
Protection pour tour du chariot avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Protection avec double ouverture et bouclier L 650 mm. avec rail coulissant de dimensions personnalisées - Avec micro-interrupteur de sécurité et serrure mécanique

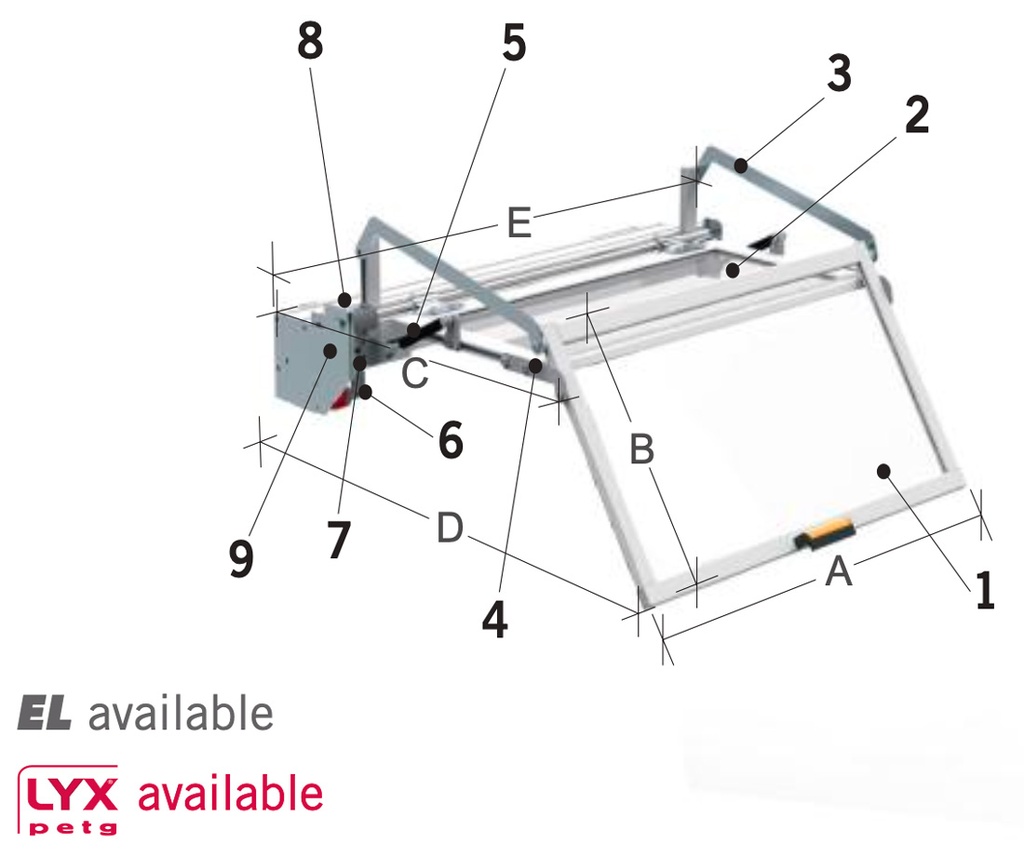

1. Bouclier avant - en matière
plastique résistante aux chocs et à l’huile 2. Bouclier supérieur – en matière
plastique résistante aux chocs et à l’huile 3. Bras
de support du bouclier 4. Étrier pour la rotation
du bouclier avant 5. Ensemble de
ressort à gaz 6. Micro-interrupteur de sécurité avec actionneur séparé – n. 2 contacts
NF 1. Chariot coulissant pour support
de bouclier 8. Guide autoporteur – en aluminium extrudé, avec système de glissement composé de guides-roulements en acier trempé et rectifié, placés en position
interne protégée 9. Verrouillage mécanique anti-rotation

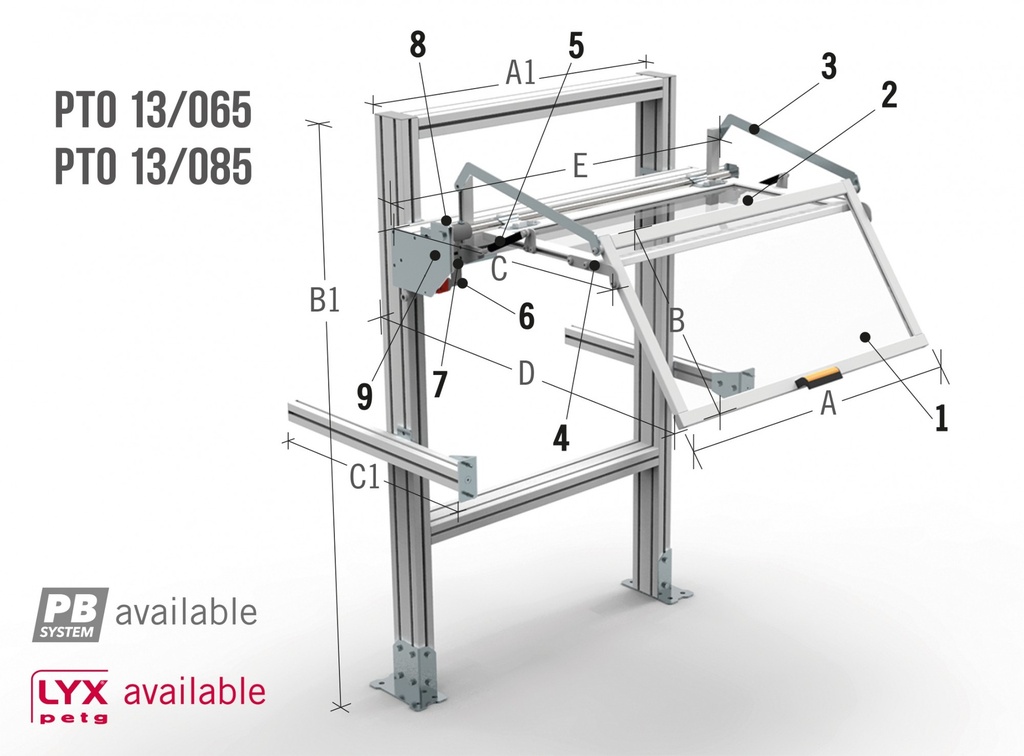

| CODE | Un | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| Prise de force 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| Prise de force 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| Prise de force 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| Prise de force 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| Prise de force 13/065/S | 650 | 450 | 620 | 870 | - | - |
| Prise de force 13/085/S | 850 | 450 | 620 | 870 | - | - |
