Protection arrière pour tour - assure une bonne protection contre les copeaux et les éclats Dispositif de sécurité - personnalisé sur demande
Protection arrière pour tour - assure une bonne protection contre les copeaux et les éclats Dispositif de sécurité - personnalisé sur demande

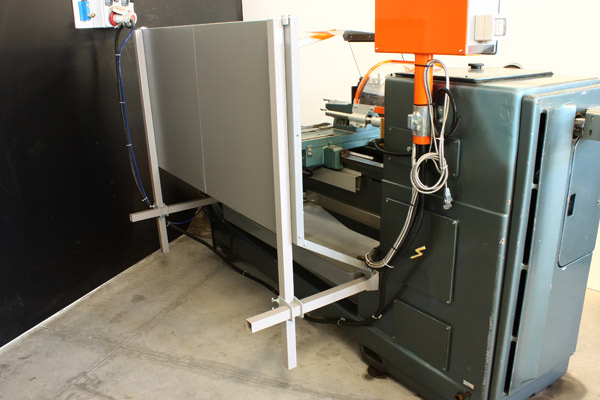

Protège l’opérateur du contact direct avec les pièces rotatives accessibles par l’arrière de la machine et de la projection de copeaux et de lubrifiant-réfrigérant.
Fixation sur la partie inférieure de la base et du sol par un système de bras réglables en profilé structurel en aluminium.
La tôle d’acier de protection est divisée en deux parties distinctes afin de réduire l’espace de transport.
Disponible (sur demande) prise de force 31/.../T avec toit incliné, pour une plus grande protection supérieure, si nécessaire.
La structure est compatible avec le garde de sécurité PTO12/... .
Important : l’installation avec protection de sécurité PTO12 n’est pas compatible avec le montage du toit РТO31/.../T.
Éléments complémentaires : PTO 12/... – PTO 31/.../T.

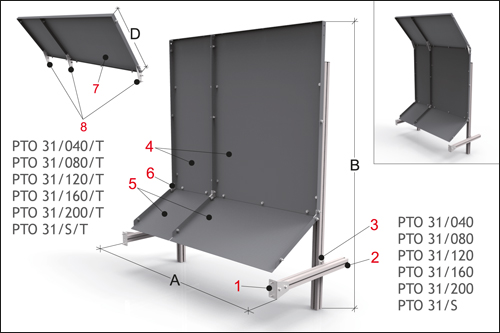

1. Étrier d’ancrage
2. Bras porteurs orientables – en profilé
d’aluminium 3. Étrier de support « croix » - en tôle d’acier
4. Panneaux centraux modulaires – en tôle d’acier
5. Panneaux inférieurs modulaires – en tôle d’acier
6. Étriers
angulaires 7. Panneaux supérieurs modulaires – en tôle d’acier
8. Étriers de support angulaires
| CODE | Un | B | C | D | Kg |
|---|---|---|---|---|---|
| Prise de force 31/040 | 400 | 1200 | 600 | - | 13,00 |
| Prise de force 31/080 | 800 | 1200 | 600 | - | 20,00 |
| Prise de force 31/120 | 1200 | 1200 | 600 | - | 28,00 |
| Prise de force 31/160 | 1600 | 1200 | 600 | - | 34,00 |
| Prise de force 31/200 | 2000 | 1200 | 600 | - | 41,00 |
| Prise de force 31/S | - | 1200 | 600 | - | - |
| Prise de force 31/040/T | 400 | - | - | 550 | 4,00 |
| Prise de force 31/080/T | 800 | - | - | 550 | 8,00 |
| Prise de force 31/120/T | 1200 | - | - | 550 | 12,00 |
| Prise de force 31/160/T | 1600 | - | - | 550 | 16,00 |
| Prise de force 31/200/T | 2000 | - | - | 550 | 20,00 |
| Prise de force 31/S/T | - | - | - | 550 | - |
