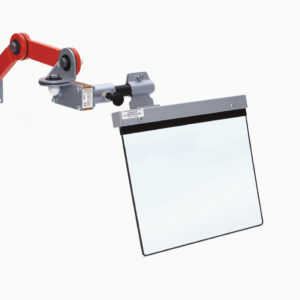

Protecteur de sécurité pour presses hydrauliques et machines diverses - avec bras articulés et bouclier à ouverture verticale Bouclier L 400 H 350 mm.
Protecteur de sécurité pour presses hydrauliques et machines diverses - avec bras articulés et bouclier à ouverture verticale Bouclier L 400 H 350 mm.

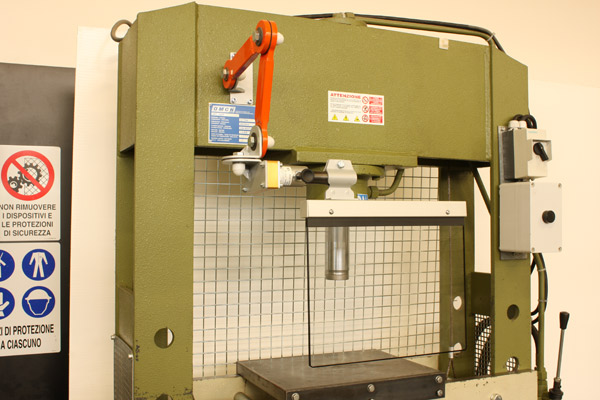

Protège l’opérateur du contact direct avec des pièces dangereuses séparées frontalement par le bouclier.
Fixation frontale à la machine. Equipé d’un large bouclier d’ouverture réversible « visibilité » : vertical ou horizontal et gauche ou droite, avec pommeau de déverrouillage de position. Équipé d’un micro-interrupteur de sécurité.
-Remarque : spécifiez le côté de montage en ajoutant le suffixe : /DX = Droite – /SX = Gauche -Accessoires
disponibles : PBA 01/190 – PBA 01/325 – PBA 02/325

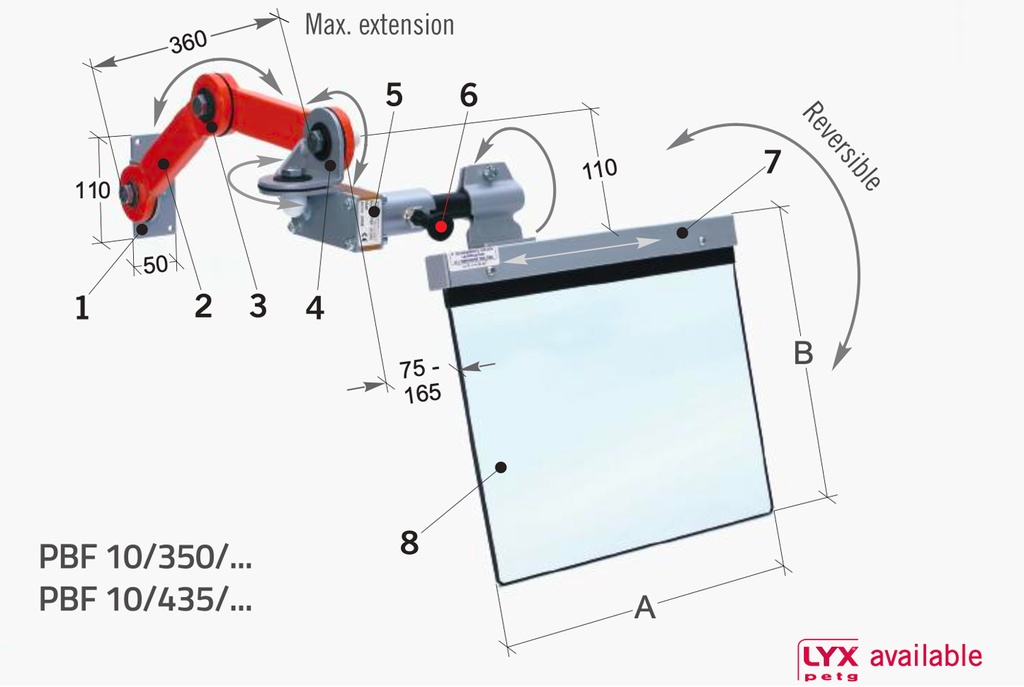

1. Étrier d’ancrage angulaire – en acier
embouti 2. Bras articulés – en tube d’acier
3. Articulation de frottement avec disque
de friction 4. Jonction angulaire pour le retournement vertical du bouclier
5. Boîtier principal avec rotation à 180° et micro-interrupteur de sécurité avec n. 2 contacts
NF 6. Bouton de déverrouillage de l’ouverture du bouclier
7. Structure de bouclier – en profilé
d’aluminium 8. Bouclier – en plastique résistant aux chocs et à l’huile
| CODE | Un | B | Kg |
|---|---|---|---|
| PBF 10/350/... | 350 | 300 | 5,5 |
| PBF 10/435/... | 400 | 350 | 5,8 |
