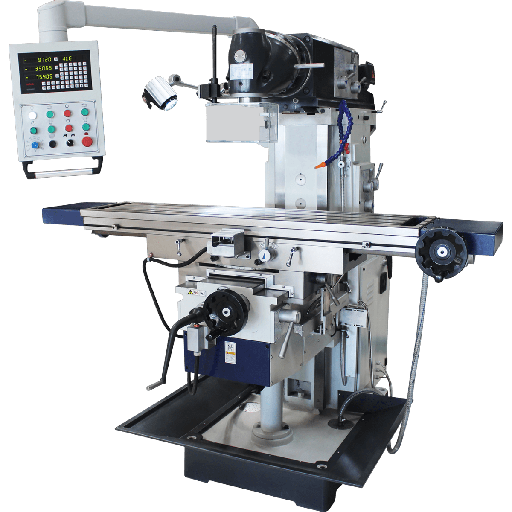

Fraiseuse neuve ARROW type FU1000G + visu

Tête à universelle type Huron
Courses 1000x300x450mm
Table 1320 x 320mm
Avances automatiques sur les 3 axes
Broche verticale en SA40 - 45 à 1660 tr/min
Broche horizontale en SA40 – 35 à 1500 tr/min
Moteur frein pour la rotation de broche
Visualisation 3 axes avec règles en verre
Pupitre de commande sur bras articulé en aluminium
Armoire électrique IP55 avec composants électriques schneider
Centrale de graissage manuelle
Pompe d'arrosage
Eclairage LED
Étau de fraisage MVA200 (largeur 200mm, ouverture 160mm)
Cône SA40 / CM3
Cône SA40 / CM2
Cône SA40 en mandrin à pince E32 avec boîte de x8 pinces
Lunette pour fraisage horizontal avec arbre Ø 22 et Ø 27mm

Centre d'usinage vertical neuf ARROW type R1530

Manette de pilotage DSP A11
Logiciel de pilotage UCANCAM
Courses 1500x3000x150mm
Electrobroche 24.000tr.min / 3Kw avec refroidissement par eau
Manivelle électronique déportée
Déplacements X/Y/Z sur guidages linéaires
Entraînement X/Y par pignons / crémaillères
Entraînement axe Z par vis à billes
Table à dépression multizones avec pompe 7,5Kw
Graissage centralisé manuel des axes
Cartérisation de la broche avec tuyau
Machine conforme aux normes CE
Barrières immatérielles avec émetteur / récepteur et jeu de 3 miroirs

Tour neuf ARROW type T205Gx1500 + visu

Hauteur de pointe 205mm
Entrepointes 1500mm
Alésage de broche 58mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 2000tr/min
mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 250mm
Plateau de bridage
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type B2 avec 3 porte-outils
Avances rapides par joystick pour le longitudinal et transversal

Tour neuf ARROW type T230Gx1500 Ø 52

Hauteur de pointe 230mm
Entrepointes 1500mm
Alésage de broche 52mm
Boîte de vitesses mécanique 12 rapports - plage de 25 à 1860tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 250mm
Plateau de bridage diamètre 350mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes SINO avec règles en verre
Tourelle à changement rapide type B2 avec x3 porte-outils
x2 pointes sèches CM4
Pointe Tournante CM4
Douille de réduction CM6/CM4
Moteur frein 5,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique

Fraiseuse neuve ARROW type FT580G + visu

Tête à Tourelle type Bridgeport orientable
Courses 580 x 230 x 360mm
Broche verticale en SA40 - 115 à 1750 tr/min
Broche horizontale - 60 à 1350tr/min
Moteur frein 1,1Kw
Visualisation 3 axes avec règles en verre
Avances automatiques sur les axes X et Y
Centrale de graissage
Pompe d'arrosage
Étau de fraisage largeur 150mm, ouverture 125mm
Arbres pour train de fraises diamètres 22 et 27mm
Lunette
Jeu de 8 pinces de précision ISO
Inversion automatique du sens de rotation pour taraudage
Douille de réduction de perçage SA40/CM2 et SA40/CM3

Tour neuf ARROW type T255Gx1500 Ø80

Hauteur de pointe 255mm
Entrepointes 1500mm
Alésage de broche 80mm
Boîte de vitesse mécanique - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 320mm
Plateau de bridage diamètre 450mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes SINO avec règles en verre
Tourelle à changement rapide type C3 avec x3 portes outils
x2 pointes sèches CM5
Pointe Tournante CM5
Douille de réduction CM7/CM5
Moteur frein 7,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique

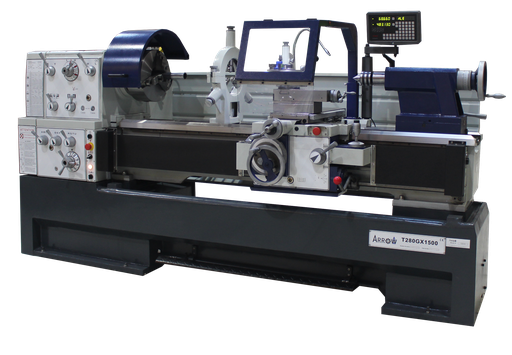

Tour neuf ARROW type T280Gx1500 Ø105

Hauteur de pointe 280mm
Entrepointes 1500mm
Alésage de broche 105mm
Boîte de vitesses mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 315mm
Mandrin 4 mors indépendants diamètre 320mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3
Couleur machine : gris clair RAL7035/ gris foncé RAL7016 / bleu foncé RAL5013

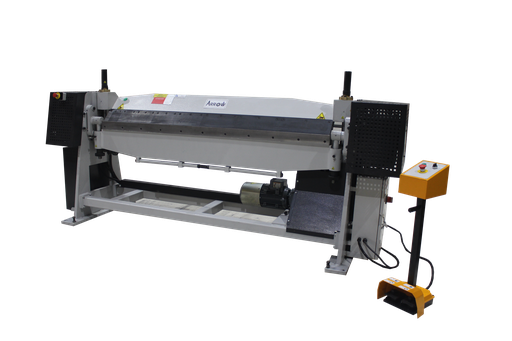

La plieuse à tablier motorisée PMO vous permettra de réaliser vos pliages très facilement sur une longueur de 2020 mm et une épaisseur de 3 mm en acier.

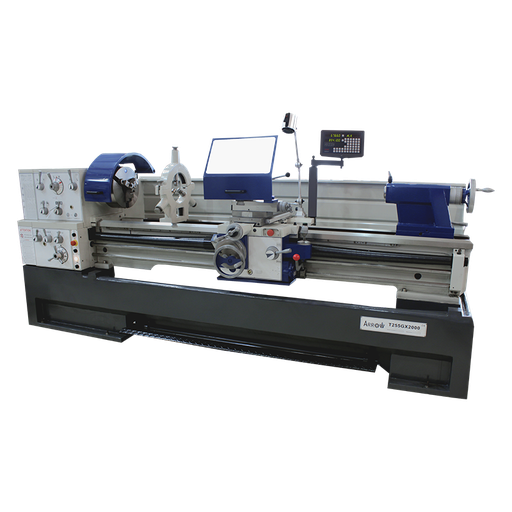

Tour neuf ARROW type T255Gx2000 Ø80

Hauteur de pointe 255mm
Entrepointes 2000mm
Alésage de broche 80mm
Boîte de vitesse mécanique - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 320mm
Plateau de bridage diamètre 450mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes SINO avec règles en verre
Tourelle à changement rapide type C3 avec x3 porte-outils
x2 pointes sèches CM5
Pointe Tournante CM5
Douille de réduction CM7/CM5
Moteur frein 7,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique

Tour neuf ARROW type T280Gx2000 Ø105

Hauteur de pointe 280mm
Entrepointes 2000mm
Alésage de broche 105mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 1600tr/min
mandrin 3 mors concentriques à serrage manuel diamètre 315mm
Mandrin 4 mors indépendants diamètre 320mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3
Couleur machine : gris clair RAL7035 / gris foncé RAL7016 / bleu foncé RAL

Centre d'usinage vertical neuf ARROW type R2030

Manette de pilotage DSP A11
Logiciel de pilotage UCANCAM
Courses 2000x3000x150mm
Electrobroche 24.000tr.min / 3Kw avec refroidissement par eau
Manivelle électronique déportée
Déplacements X/Y/Z sur guidages linéaires
Entraînement X/Y par pignons / crémaillères
Entraînement axe Z par vis à billes
Table à dépression multizones avec pompe 7,5Kw
Graissage centralisé manuel des axes
Cartérisation de la broche avec tuyau
Machine conforme aux normes CE
Barrières immatérielles avec émetteur / récepteur et jeu de 3 miroirs

Tour neuf ARROW type T280Gx3000 Ø105

Hauteur de pointe 280mm
Entrepointes 3000mm
Alésage de broche 105mm
Boîte de vitesses mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 315mm
Mandrin 4 mors indépendants diamètre 320mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3
Couleur machine : gris clair RAL7035/ gris foncé RAL7016 / bleu foncé RAL5013

Centre d'usinage vertical neuf ARROW type R2040

Manette de pilotage DSP A11
Logiciel de pilotage UCANCAM
Courses 2000x4000x150mm
Electrobroche 24.000tr.min / 3Kw avec refroidissement par eau
Manivelle électronique déportée
Déplacements X/Y/Z sur guidages linéaires
Entraînement X/Y par pignons / crémaillères
Entraînement axe Z par vis à billes
Table à dépression multizones avec pompe 7,5Kw
Graissage centralisé manuel des axes
Cartérisation de la broche avec tuyau
Machine conforme aux normes CE
Barrières immatérielles avec émetteur / récepteur et jeu de 3 miroirs

Tour neuf ARROW type T330Gx2000 Ø105

Hauteur de pointe 330mm
Entrepointes 2000mm
Alésage de broche 105mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 250mm
Mandrin 4 mors indépendants diamètre 400mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3

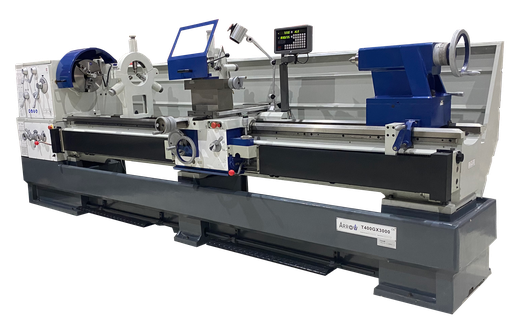

Tour neuf ARROW type T400Gx2000 Ø105

Hauteur de pointe 400mm
Entrepointes 2000mm
Alésage de broche 105mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 3150mm
Mandrin 4 mors indépendants diamètre 400mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3
x2 pointes sèches CM5
Pointe Tournante CM5
Douille de réduction Ø113/CM5
Moteur frein 7,5Kw
Pompe d'arrosage
Lampe d'éclairage
Frein à pied
Joystick électrique pour les avances rapides X et Z
Centrale de graissage automatique

Machine de production avec embrayage permettant de tourner des pièces au-dessus du banc Ø660mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).

Tour neuf ARROW type T400Gx3000 Ø105

Hauteur de pointe 400mm
Entrepointes 3000mm
Alésage de broche 105mm
Boîte de vitesse mécanique 12 rapports - plage de 25 à 1600tr/min
Mandrin 3 mors concentriques à serrage manuel diamètre 3150mm
Mandrin 4 mors indépendants diamètre 400mm
Lunette fixe
Lunette à suivre
Visualisation 2 axes avec règles en verre
Tourelle à changement rapide type C3

Fraiseuse neuve ARROW type FT580G + visu

Tête à Tourelle type Bridgeport orientable
Courses 580 x 230 x 360mm
Broche verticale en SA40 - 115 à 1750 tr/min
Broche horizontale - 60 à 1350tr/min
Moteur frein 1,1Kw
Visualisation 3 axes avec règles en verre
Avances automatiques sur les axes X et Y
Centrale de graissage
Pompe d'arrosage
Étau de fraisage largeur 150mm, ouverture 125mm
Arbres pour train de fraises diamètres 22 et 27mm
Lunette
Jeu de 8 pinces de précision ISO
Inversion automatique du sens de rotation pour taraudage
Douille de réduction de perçage SA40/CM2 et SA40/CM3

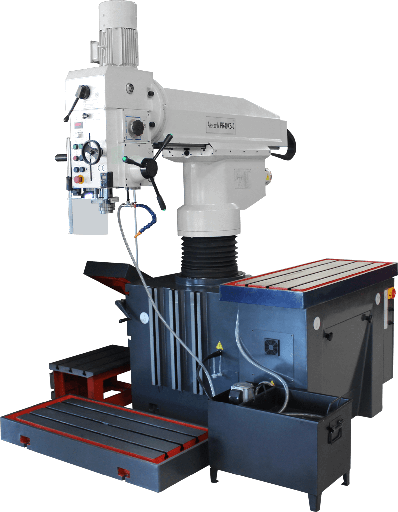

Machine polyvalente avec un double poste de travail (table + dé)

Broche mécanique en Cône Morse 4

Capacité de percage 40mm

Capacité de taraudage M30

Déplacement du bélier sur double guidage linéaire, course 590mm

Course verticale du bélier de 400mm

Course verticale de la broche de 200mm

Descente automatique avec embrayage électromagnétique

Orientation de la tête +/-90°

Broche mécanique 50 à 2000tr/min

Variateur de vitesse électronique

Moteur 2,2Kw

Pompe d'arrosage

Graissage centralisé

Lampe d'éclairage

Dé dimension 600 x 420mm

Table de travail pivotante dimension 400 x 600mm

Table frontale dimension 1200 x 500mm

Table mobile dimension 1200 x 550mm

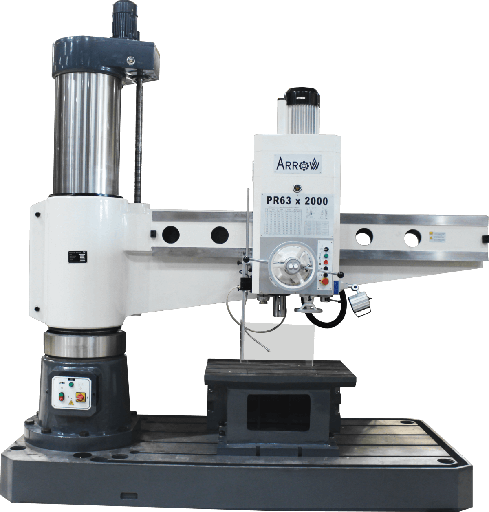

Perceuse radiale neuve ARROW type PR63x2000

Broche mécanique en Cone Morse 5
Capacité de perçage 63mm acier
Bras longueur 2050mm
Montée / baisse du bras motorisé avec verrouillage hydraulique
Bras pivotant avec verrouillage hydraulique
Déplacement latéral du chariot sur le bras avec verrouillage hydraulique
Pompe d'arrosage
Éclairage de la zone de travail
Dé 950 x 630 x 500mm compris

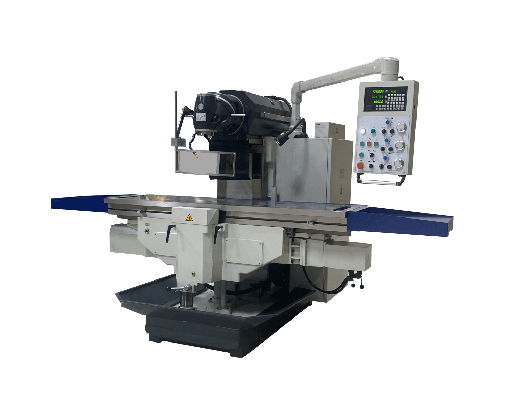

Fraiseuse neuve ARROW type FU1400G

Tête universelle type Huron
Courses 1400 x 700 x 500mm
Table 2000 x 500mm
Vis à billes de précisions sur les 3 axes
Avances automatiques à vitesse variable sur les 3 axes (1 servomoteur par axe)
Broche SA40 avec boîte de vitesses 27 rapports – 20 à 2050tr/min
Visualisation 3 axes avec règles en verre
Pupitre de commande sur bras articulé en aluminium
Armoire électrique IP55 avec composants électriques Schneider
Centrale de graissage automatique
Pompe d’arrosage
Éclairage LED
Étau de fraisage MVA200 (largeur 200mm, ouverture 160mm)

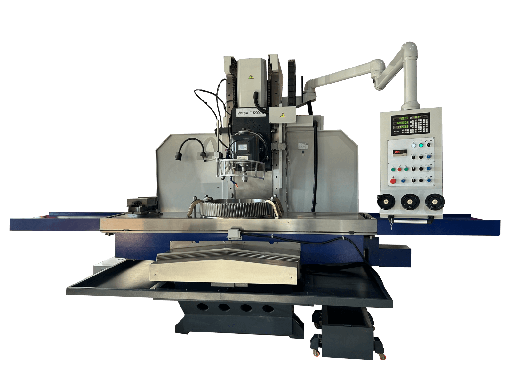

Fraiseuse neuve ARROW type FU2000G

Tête universelle type Huron
Courses 2000 x 650 x 780mm
Table 2500 x 600mm
Vis à billes de précisions sur les 3 axes
Avances automatiques à vitesse variable sur les 3 axes (1 servomoteur par axe)
Broche SA50 avec moteur 15Kw
2 gammes de vitesses (6 à 300tr/min et 300 à 1500tr/min)
Visualisation 3 axes avec règles en verre
Pupitre de commande sur bras articulé en aluminium
X1 volant électronique par axe
Armoire électrique IP55 avec composants électriques Schneider
Centrale de graissage automatique
Pompe d’arrosage
Éclairage LED
Étau de fraisage MVA200 (largeur 200mm, ouverture 160mm)
